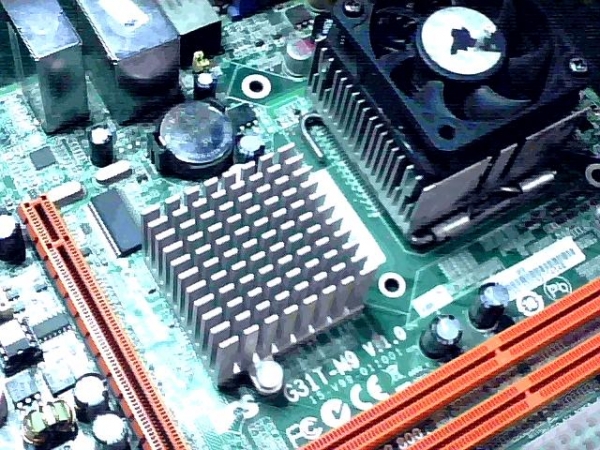

型号:G31T-M9 V1.0
现象为上电不跑码,
测量各大供电,全部正常,复位也有,
CMOS放电也没奏效,

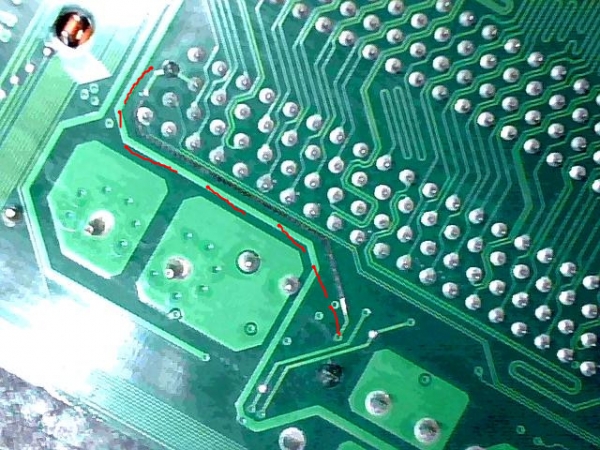

观察主板外观时,发现板子背面内存插槽旁边有线烧断,(烧糊的线被我挑开割断了)
根据以往的经验,我判断,这条线肯定是内存的SPD供电线,
于是目标直奔238脚,测量,果然为0V,
回头一想,没有SPD供电,顶多是内存自检不过,应该不会导致自检00这种情况啊,此板应该还有其他故障。
这个地方先放一放,先让板子跑码再说,
于是找到了这个主板的BIOS刷上,还是那个熊样,
压北桥,压南桥,都不起作用,用测试仪测了一下CPU座,灯全亮
心想,G31的北桥坏的比较多,这一块主板不会也是北桥坏了吧
思考的过程中,突然想到,这块主板没有被修过的痕迹,一般情况下,这种没被修过的板子很少出现两处或者多处故障,那么这块板子的故障肯定与内存有关系,还是先把断线补上再说吧,

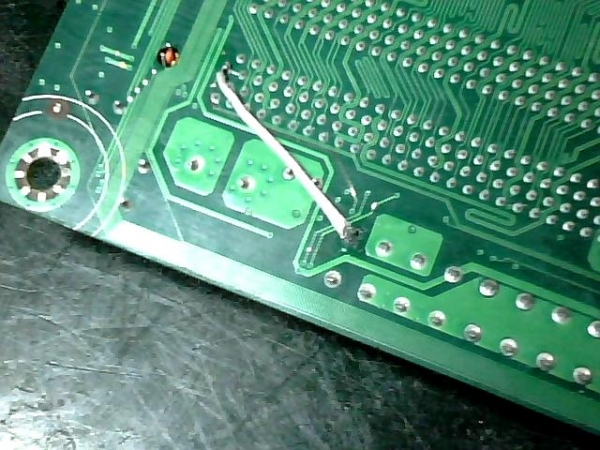

直接从ATX电源的3.3V上飞了一条线过去
上电试了一下,还是00,
我不死心,依旧相信此故障与内存有关系,
插上内存又试了一把,这一次的结果验证了我的想法,

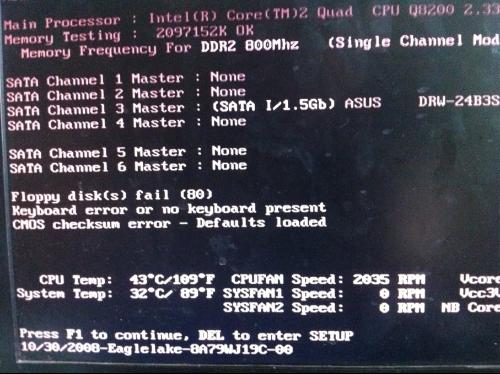

插上内存之后,代码一路跑到b2,并且亮机。(可能是BIOS程序的关系,我的诊断卡在这块主板上的最后一个代码是b2)
于是我得出一个结论:这块ECS G31T-M9 V1.0的主板,不上内存不自检,
为了确定这个结论,我又反复验证了多次,拔掉内存就是00,插上内存就能跑码

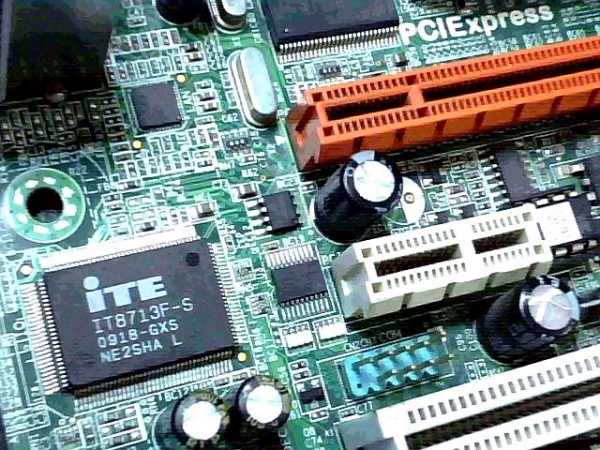

另外,还发现这块主板的IO也比较罕见,IT8713的
|
