看似很常见的笔记本散热器，相信很多童鞋基本是人手备一块的节奏。不过，市面上在售的笔记本散热器普遍存在性能不佳，做工粗糙等毛病。今天，小编就教大家自己设计并制作一款高性能笔记本散热器。

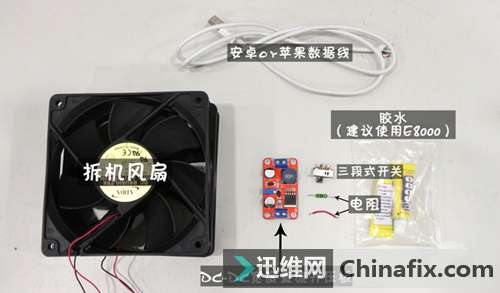

必备材料：机箱拆机风扇（转速自行选择，速度越快，噪声也就越大）、DC-DC宽幅直流升压板、亚克力板、RGB灯条（选装）电阻、三段式开关、胶水（热熔胶最佳）。
必备工具：焊接工具及螺丝刀等常用工具。

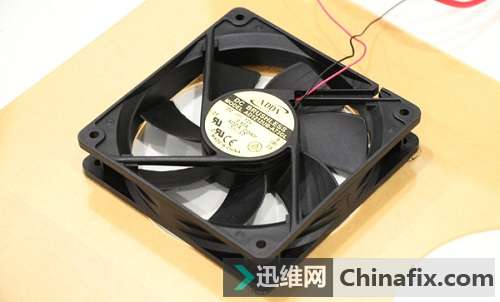

首先，除了散热风扇的选择，童鞋们可以从老式不用的机箱上拆下来，一般双风扇搭配比较合理，单风扇噪声控制最佳，三风扇散热性能最好，可自行选择。小编以双风扇为例，选择了两颗额定12V/0.5A 2500转/分钟的拆机风扇。

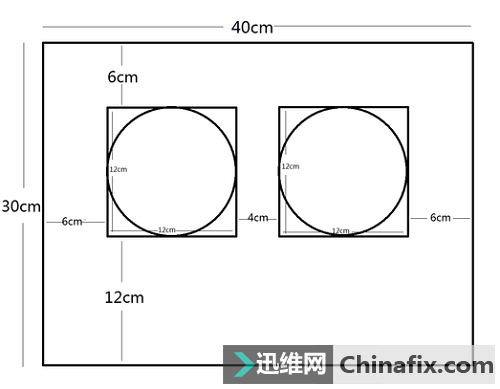

亚克力板设计参考图
紧接着，依据风扇大小尺寸和数量，以及所要搭配的笔记大小，来确定好亚克力板的大小以及开孔大小与位置，小编上一张自己的设计版图给大家参考，童鞋们可以额外进行修改。

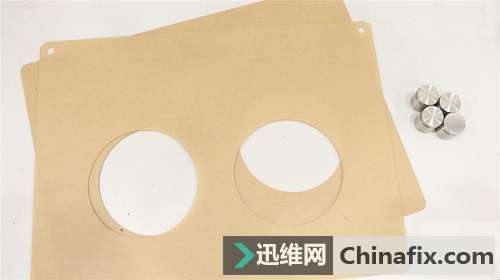

然后，在淘宝上找一家信誉较好的亚克力板卖家，将咱们所 设计好的版图发给他，让他按要求开孔裁板。对了，亚克力板的厚度尽量控制在3-5MM左右，太薄了板材支撑不起来，太厚了会显得笔记本散热器太重，建议四边边角都磨成圆角，那样子不容易割手，还有就是四个角各打一个孔，孔的直径由你的螺丝直径所决定。
然后，根据风扇的额定功率，选择DC-DC直流升压板，一般淘宝上在售的，基本是3.6~12V输入，5~36V输出的宽幅输入宽幅输出板，一般情况下直接选择这种皆可。

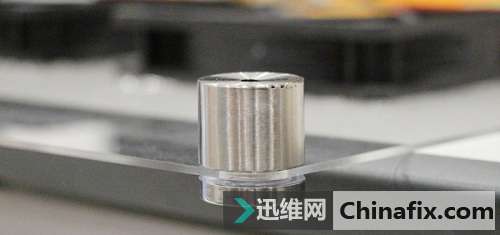

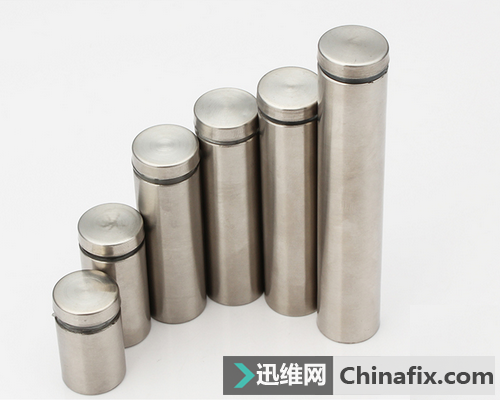

最后，根据风扇的厚度，选择好两块亚克力板的支柱，小编手头上的风扇正好厚度大概是20MM，所以就选择了支持间隔20mm的金属支柱脚垫。
调节升压板和风扇的安装
材料都准备好之后，紧接着就可以开始动工制作了。
第一步：连接、调节升压板
找一条质量过关的安卓数据线，剪线剥出正负极引线。一般情况，黑色的线代表负极，红色线代表正极，实在弄不清楚的，可以参考USB接口示意图，用万用表进行测试判断。

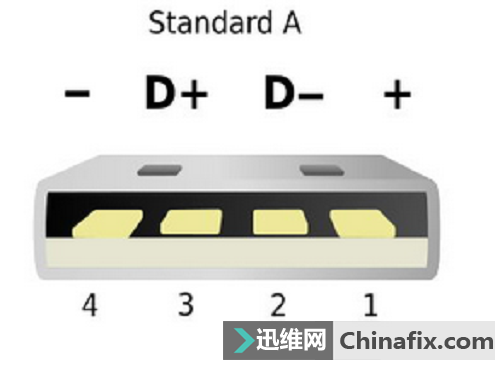

USB接口示意图

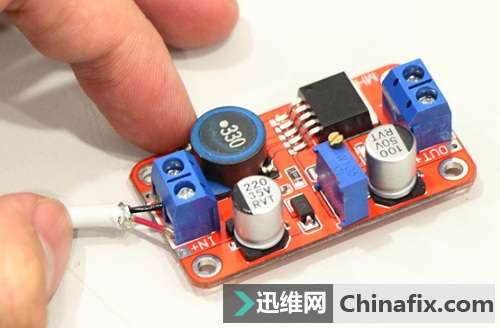

将USB线连接DC直流升压板的输入端（IN端），注意正负极别连错了。

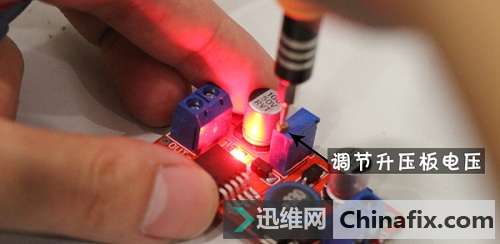

然后，利用螺丝刀调节升压板的输出端电压（OUT端）到24V，可用万用表的“直流电压档”辅助测量（红笔接正极（+）、黑笔接负极（-））。为什么要调到24V呢？因为本次DIY散热风扇，将会采用串联分压的方式连接电路，主要原因是单个风扇的额定输入为12V/0.5A，串联起来总功率也就24V/0.5A，采用并联方式会提升整个电路的工作电流，导致升压板的负载过大，发热量过大，甚至烧坏板子。串联分压的形式，有利于控制整体的负载，减小负载板的发热压力。
第二步：安装风扇

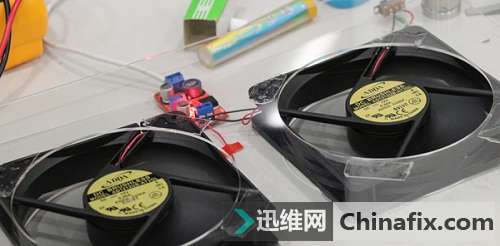

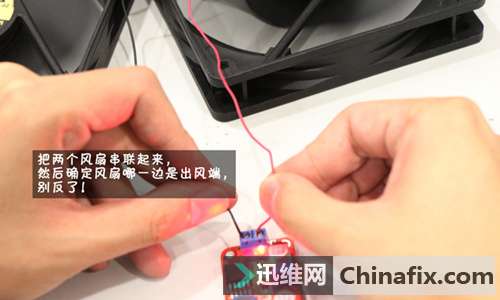

安装风扇之前，预先将风扇串联起来，并借到升压板上测试，看看两个风扇能否正常工作，并判断哪边是风扇的出风端。

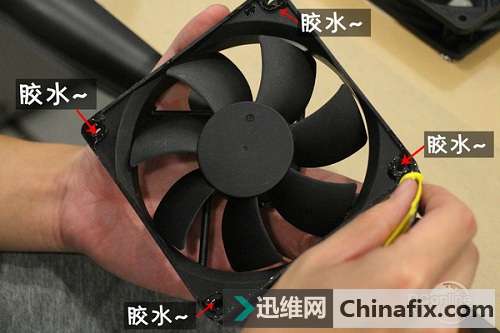

接着，拿出咱们预先买好的亚克力板上板，也就是最后放笔记本上去的那层板。先在两个散热风扇的出风口一面边缘涂点胶水，然后对齐出风口粘上风扇。注意风扇要粘贴整齐，出风的一面要对准，最后可以在风扇边缘多打上点胶水加固，用热熔胶的话效果更佳哟。
制作简易调速开关与成品组装
第三步：制作简易调速开关
在上面胶水凝固的等待过程中，笔者教大家利用一个简单的三段式开关改装成简易调速开关。

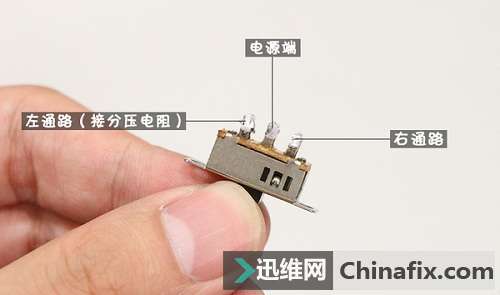

我们可以从一些废旧的家电或者PC机箱上，往往可以找到三段式的选择开关，拆下一个即可。以小编手上的这个为例，中间为开关断开通道，左右拨动为两个选择通路通道，我们选择左边上连接上一个负载电阻，目的是降低风扇所能获得的电压值，俗称“低速档”，右边什么都不接，作为风扇能全力运转的“高速档”。

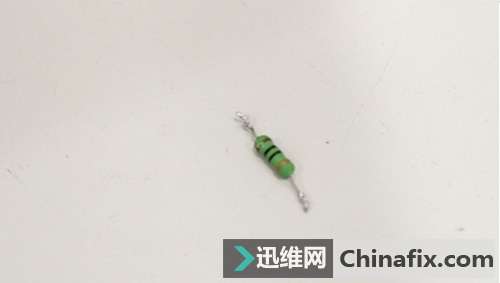

拆机下来的色环电阻

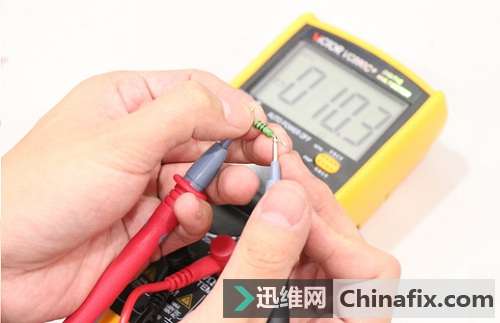

不懂得看色环标示的，可以直接用万用表的欧姆档测一下
到这里顺便说一下，负载电阻也是可以从废旧家电上面拆下来的，小编手上用的这个就是一个拆机品，通常作为限压电阻使用的话，15~25Ω就够了（不会看线圈标示，可以直接用万用表测量），太大会使得风扇转速太低，太小了也起不到“低速档”的作用。

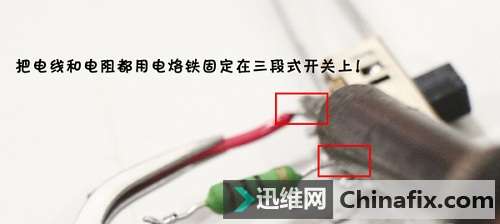

把电线和电阻都固定在三段式开关上，电阻的作用是为了可以给风扇调速，而电线的作用只是为了延长，方便后面与电阻接在一起。

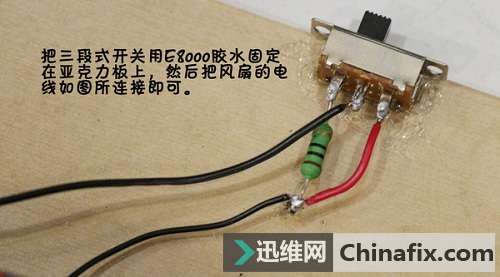

把三段式开关固定在亚克力板上，工序也就差不多完成了。

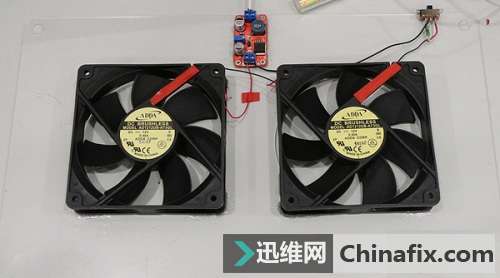

第四步：各个部件的连接与安装

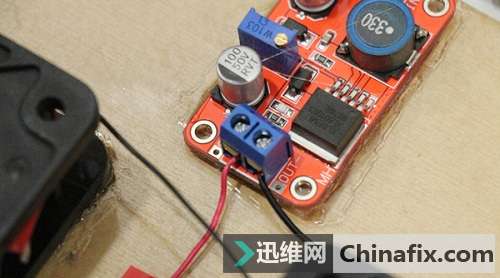

以上三大步骤大家都顺利完成的话，接下的当然就是最后的收尾组装工作了。将升压板，调速开关，风扇以及Led灯条（选配）相应按顺序串联连接好之后，将各部件用胶水（E8000）牢牢的固定在亚克力板之上。友情提醒，用热熔胶其实是最好用的。
然后在四个角上装上亚克力板钉，在钉子的上端贴上双面胶纸，或者用胶水都可以。
把两块亚克力板贴合在一起，一个具有超强风力的笔记本散热器就这样子完成了。
PS：如果需要加上灯光，其实也不困难，只要在淘宝上购买LED灯条，建议选择USB接口的，直接贴上去就可以了，效果就是下面这个样子。

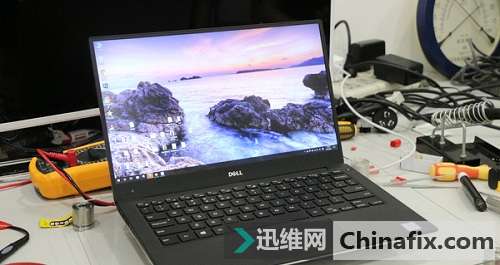

定制的DIY笔记本散热器，相对于市面上的笔记本散热器，优点就在于风力会更加的大，可以根据你的需要调节更大的风速，我们实测的数据可以知道，这款DIY的笔记本散热器，可以让笔记本在满载工作下的温度下降十度左右，这是一个非常给力的数据了！除此之外，自己可以DIY一个属于自己的笔记本散热器，成就感还是满满的。
|
