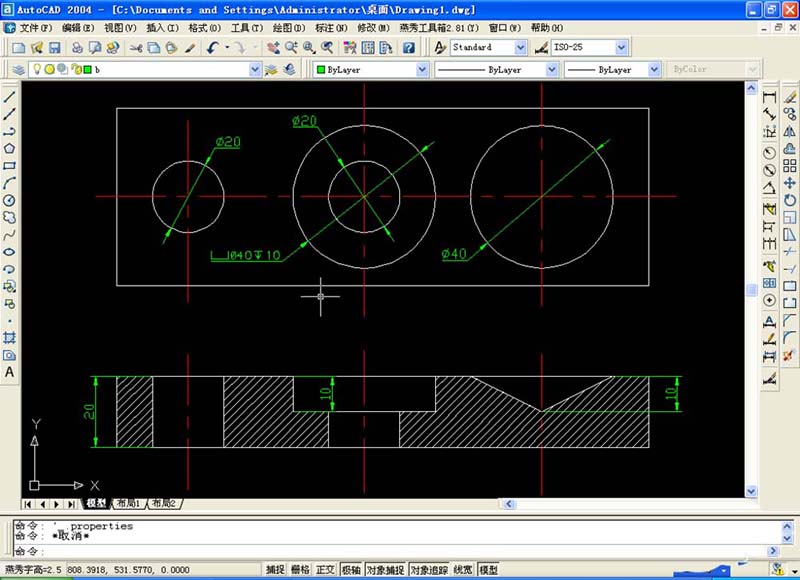

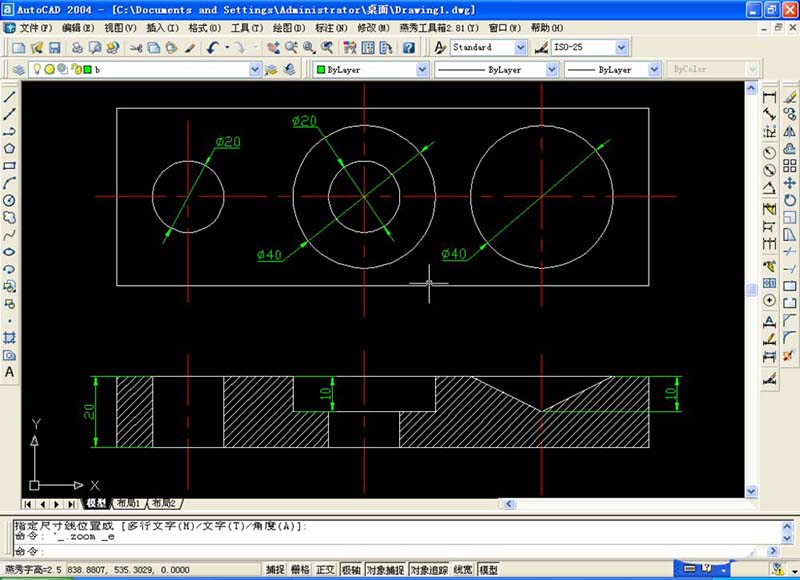

1、给图标上尺寸

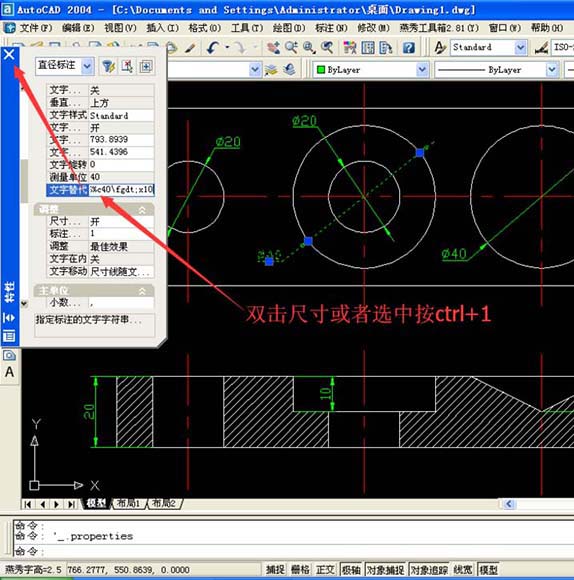

2、双击尺寸或者选中按ctrl+1——拖动滚动条到文字替代——输入\fgdt;v%%c40\fgdt;x10（\fgdt;v代表圆柱形沉孔和锪平面孔符号；\fgdt;x代表孔深符号；\fgdt;w代表锥形沉孔符号）——按确认或者点击关闭即可

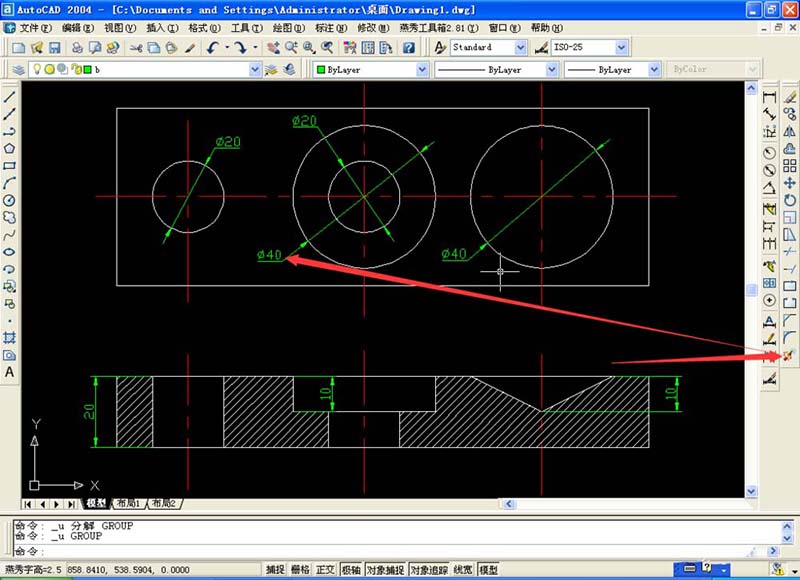

3、点击分解——选择尺寸

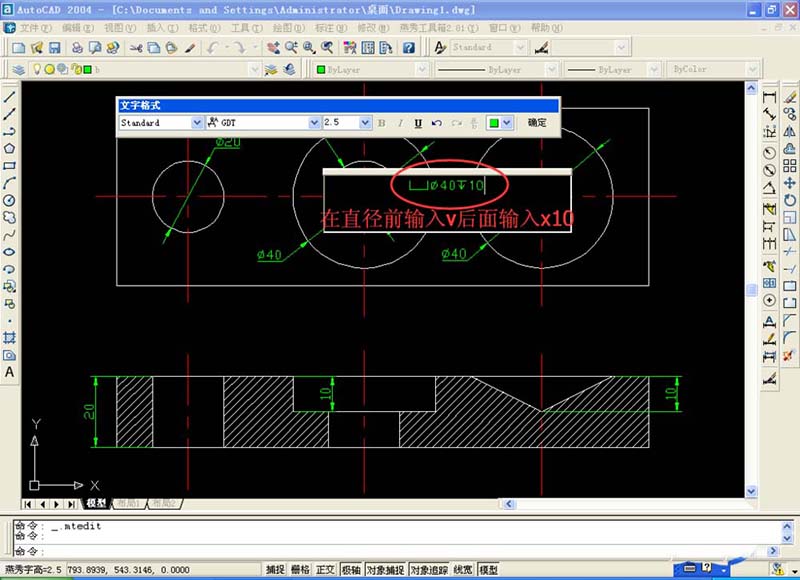

4、双击尺寸——文字格式如图选择GDT——在原有尺寸前输入v，后面输入x10（在GDT下v代表圆柱形沉孔和锪平面孔符号；x代表孔深符号；w代表锥形沉孔符号）

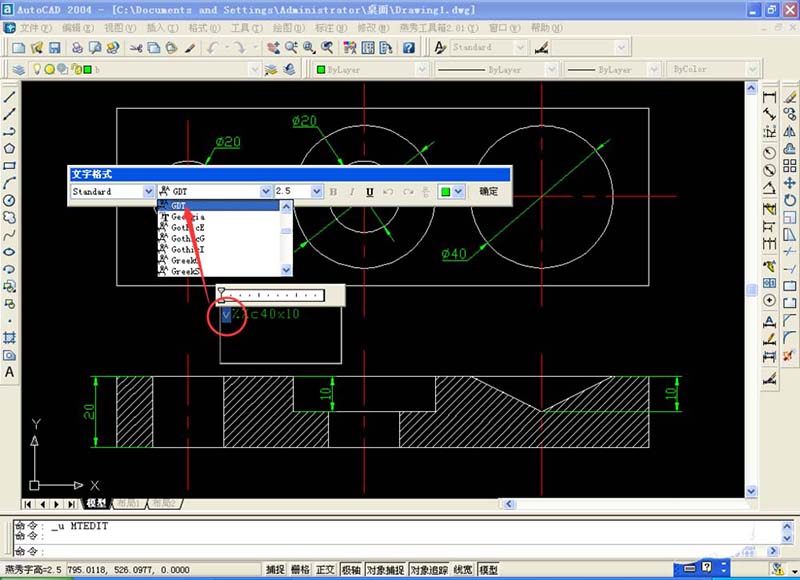

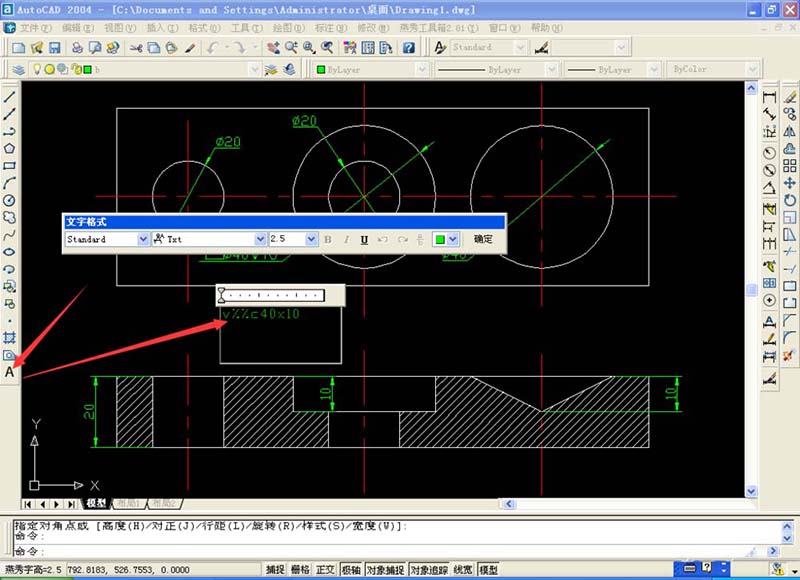

5、在分解后或者添加多行文字后——如图所示输入v%%c40x10

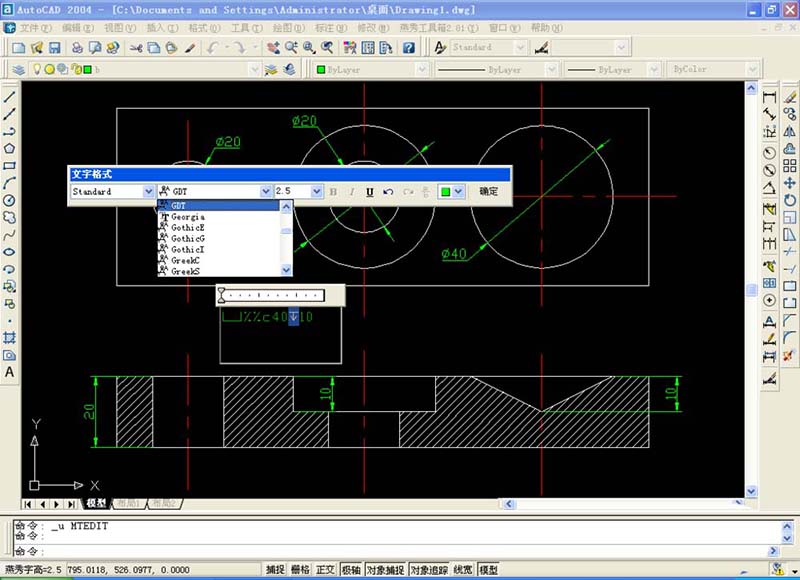

6、分别将v ，x的文字格式选择GDT即可
