GTX690 4G双芯核弹显卡通病维修

作者: 佚名  日期:2018-05-21 07:08:55   来源: 本站整理

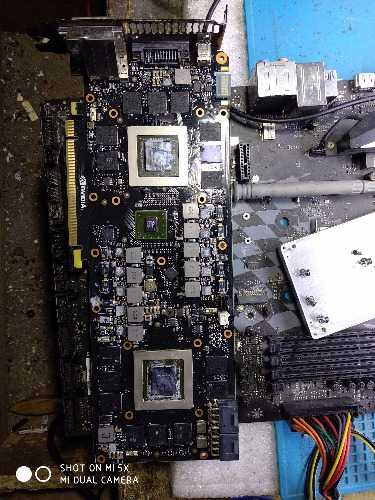

此卡拿到手里故障是点不亮  全板无供电  通病就是SLI桥供电不良引起的无后级供电 接下来上图



下载附件  保存到相册

2018-5-20 20:59 上传

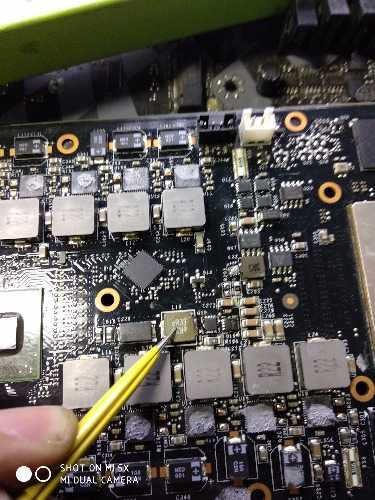

维修方法是:先测量GPU 显存 PCI E供电电感对地值都在正常范围后再去更换那两个元件最好。SLI桥驱动芯片原型号是ISL6545

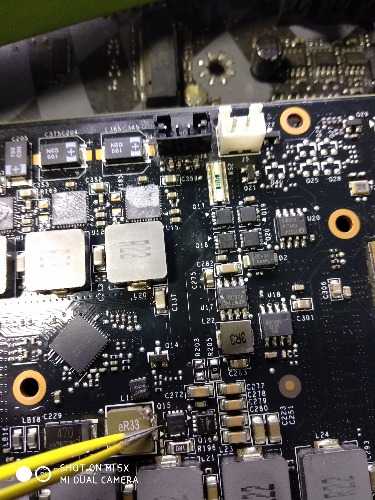

(L19为SLI供电芯片电感)

我用的常见RT8120A代换的。

然后还有一颗供电MOS下管 我用的笔记本料板上的下管代换即可

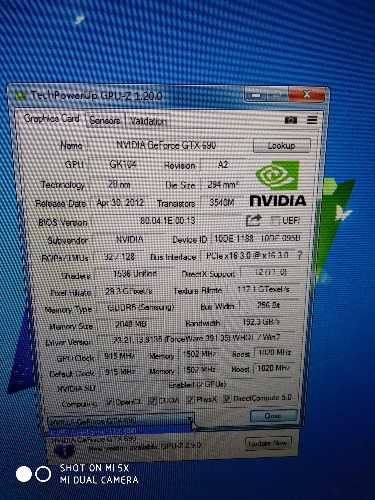

稍后奉上GPU-Z跟烤鸡图

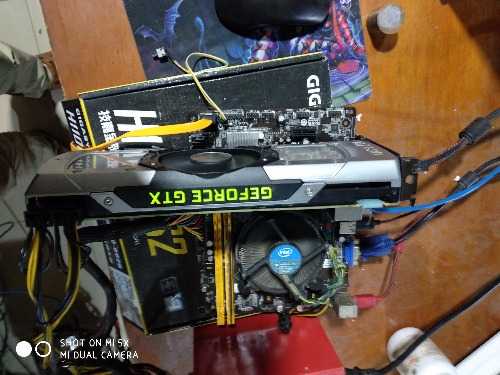

性能比GTX1060 6G强点 接近GTX1070  接下来可以愉快的吃鸡了!:daxiao:
