[维修经验] IBM X3550 M2 开机掉电维修篇
作者: 佚名  日期:2018-05-21 07:10:52   来源: 本站整理


型号：IBM X3550 M2
故障：开机不到十秒就掉电，指示灯显示BRD

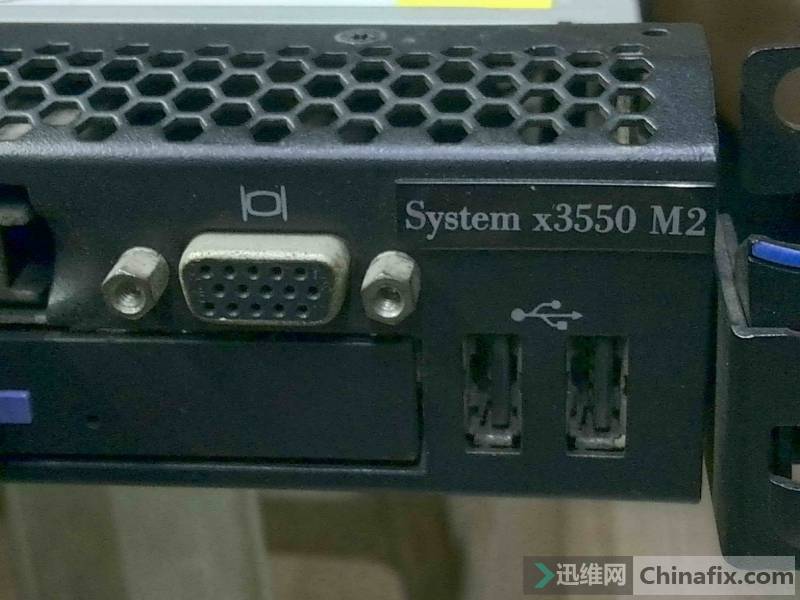

今天快下班的时候，同行送来一台IBM 机架式服务器X3550 M2，测试发现开机
无显不到十秒就掉电，掉电一会儿故障指示灯显示BRD，修过IBM服务器的都知道
BRD一般都是主板故障，但也不排除内存和接口板引起的问题







临近下班，准备明天再修，无奈同行说客户非常急，可以加钱
，看来客户对重赏之下必有勇夫非常了解，钱到位当然可以加班

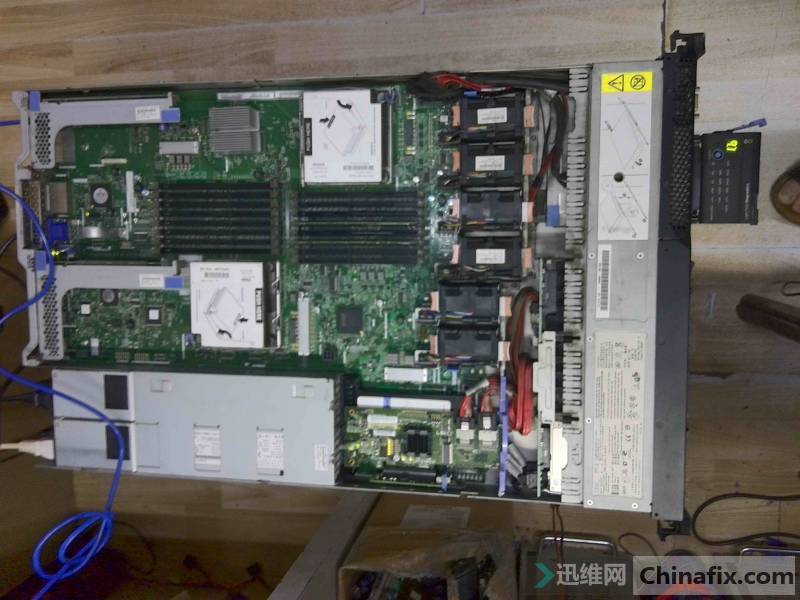

搞了，谁也和钱没仇，开干！！！里面灰尘非常多，先清清灰，用
鼓风机，吹了几分钟，搞得一尘不染，我喜欢修机时先清灰，这样才
有心情搞，闲话少叙，上电，哇靠，居然显示了，开心。。。。。。
可惜没五秒就掉电了，后面再怎么开都没再显示了，虽然显示BRD，但
还是要检测一下，去掉SAS卡，断掉硬盘供电，拔掉光驱排线，冗余电源
也先用一个，内存也只用一条，包括CPU也只用一个先，发现还是开机十
秒掉电，掉电后故障指示灯显示BRD，基本可以排除其他配件引起的问题，
主要还是主板方面引起的，先用IBM的IMM进去看看是什么引起的故障

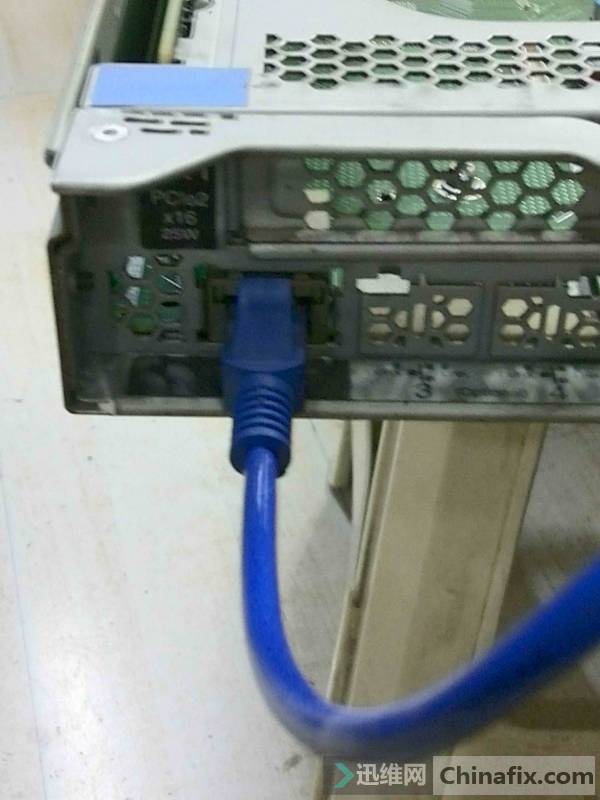

网线连入管理端口，把自己的IP改成192.168.70.100

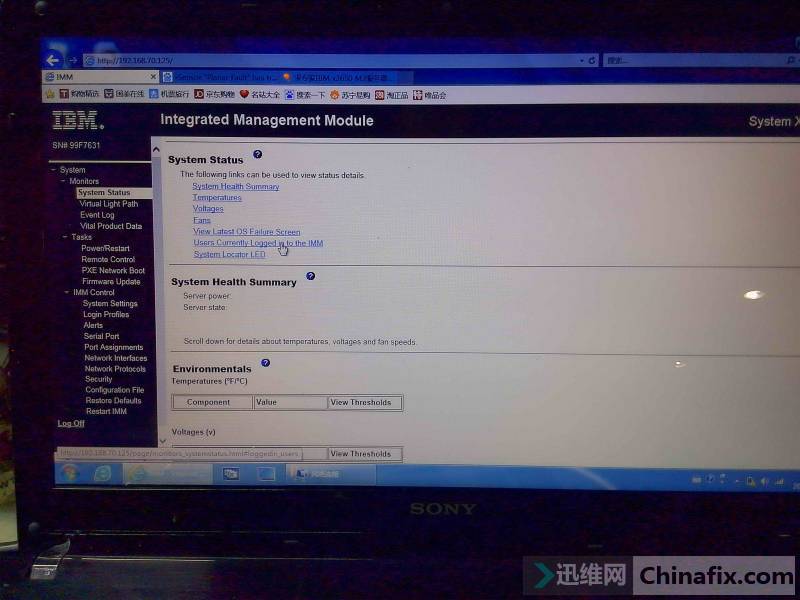

在浏览器上输入192.168.70.125




提取日志：critical events : sensor ''plannar fault" has transitioned to crieical from less severe state
从日志上看就是主板坏了可没提示到底是什么电路引起的，，看了一下迅维也没有相关的服务器维修

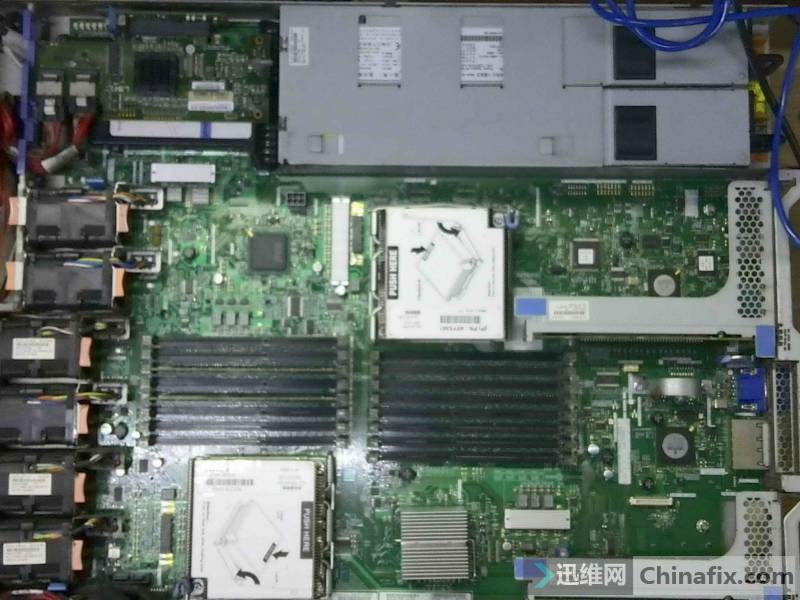

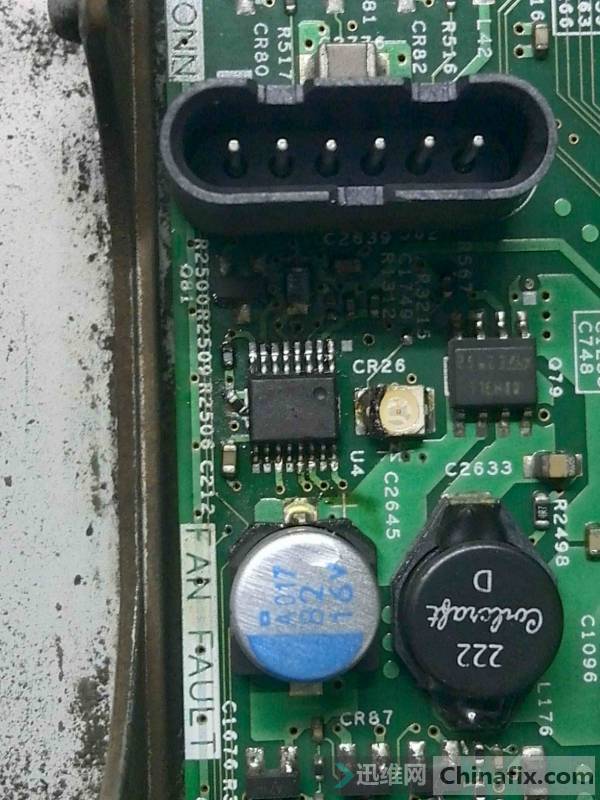

实例和相关图纸，看来还需要自己研究，把板子仔仔细细的检查了一遍，在风扇口附近发现有轻微腐蚀

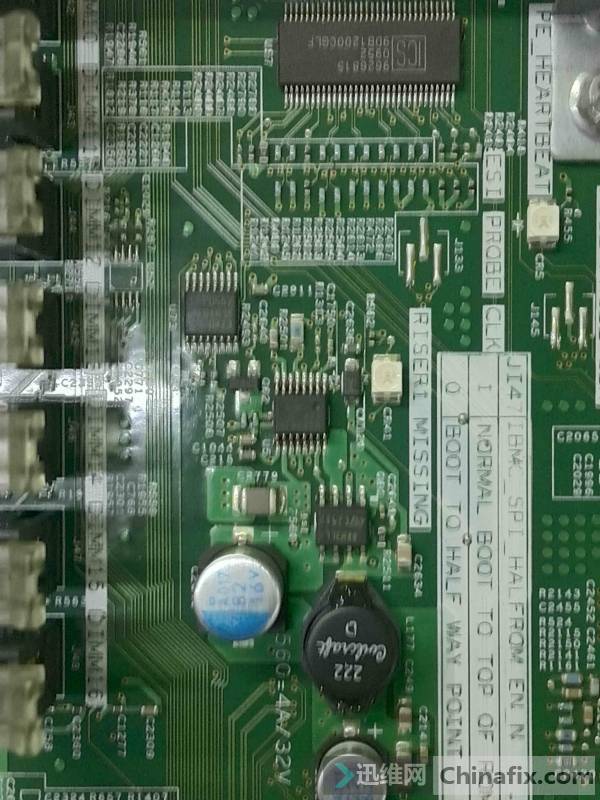

痕迹，MAX1917 第八脚俩个电阻和边上一个电容有腐蚀，取下两个电阻发现有一个电阻焊盘都没了，
大小也无法知道，查了一下资料发现是内存电压芯片，这是双CPU的应该还有一路内存电压芯片，找了一下
在主板的另外一边找到了一个一样的MAX1917参考了一下八脚电阻，原来是一个21K和10K电阻，把这边腐蚀的
电阻换成一样的










再次开机已不再掉电，一会儿就亮机了，真是走运！前前后后花了两个多小时

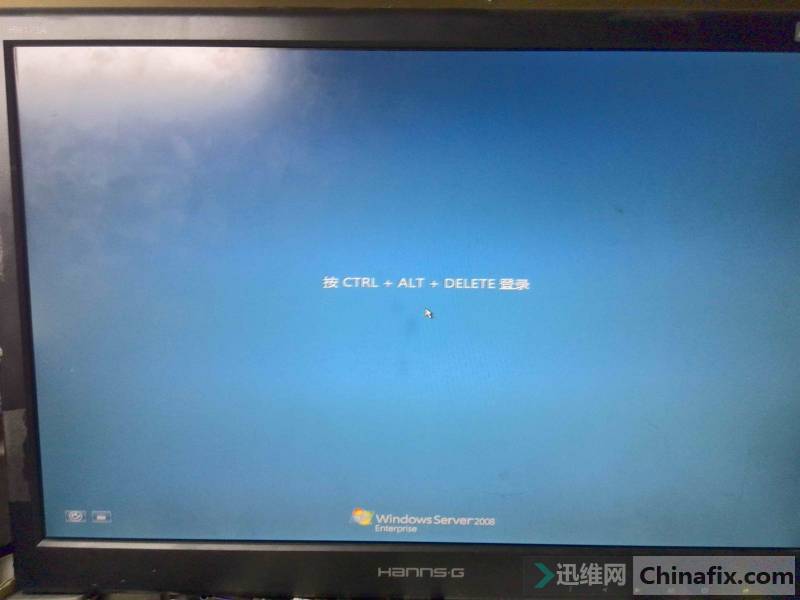

看来时间没白花，又测试了半个小时交货，最后上亮机图
