[主板维修] 华硕Z97-K R2.0不触发维修

作者: 佚名  日期:2018-05-23 23:00:54   来源: 本站整理

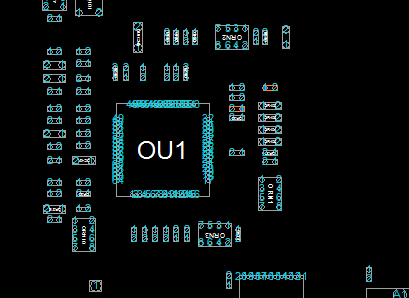

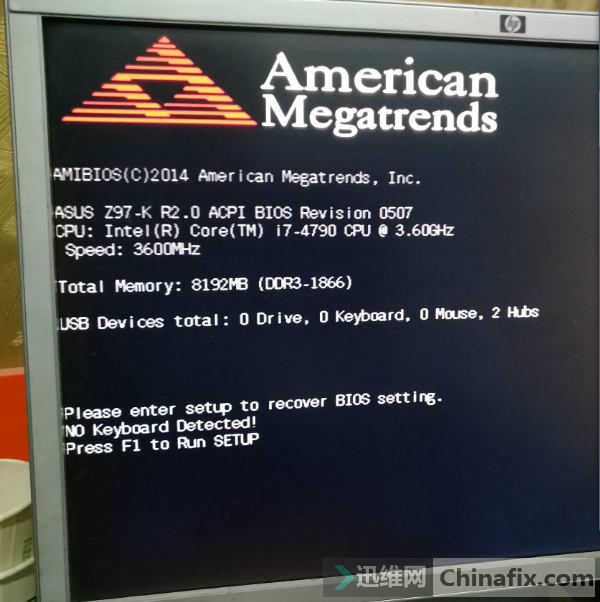

今天下午接到商家送修一台华硕Z97-K R2.0主板。说是不开机。叫商家留下后。。6点多吃了晚饭后准备看看,还打了各大电感对地无短路后。加电测试。按开关无反应,打了开机针电压为0.75V很明显不正常。又打了PCIE B10待机3.3正常。。那就是开机针这路的供电有问题了。跑了十来分钟电路后还是没跑通。怀凝是不是主板有微断的情况。所以找了份点位。通过点位发现开机针出来通过电阻OR202后和OU1R230,OU1R30相连。。在次加电发现R230这个点的电压为3.3正常。所以通过图三的穿孔点位飞线到OR202.上电测试正常亮机。到些维修结束。
