[主板维修] 分享维修经验步骤，花了几天才修好技嘉B75M-D3V
作者: 佚名  日期:2023-06-25 22:27:17   来源: 本站整理

型号GA-B75M-D3V R20，故障现象反复重启，风扇转一下停，然后反复如此，接上pc喇叭，无开机或者自检提示音。

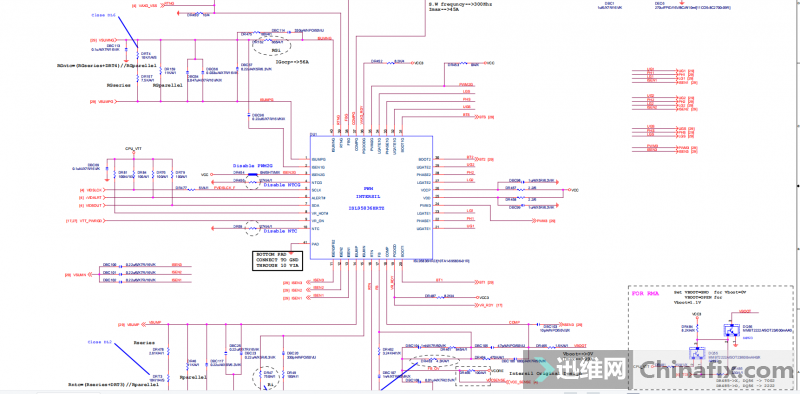

测量电压12v 5v 3.3v正常，1.5v内存DDR_15V正常，2.5v参考电压2_5LEVEL正常，，1.8v VCC1_8_PCH正常，VCC3_ME也是3.3v正常，BIOS芯片是华邦25q64，PCH晶振起振正常，只有cpu核心电压VCORE为0，测量mos管无短路，核心电压控制ISL95836HRTZ芯片，工作条件正常。纯业余选手，没有诊断卡，手头也无示波器，陷入僵局。
分享维修经验步骤，花了几天才修好技嘉B75M-D3V

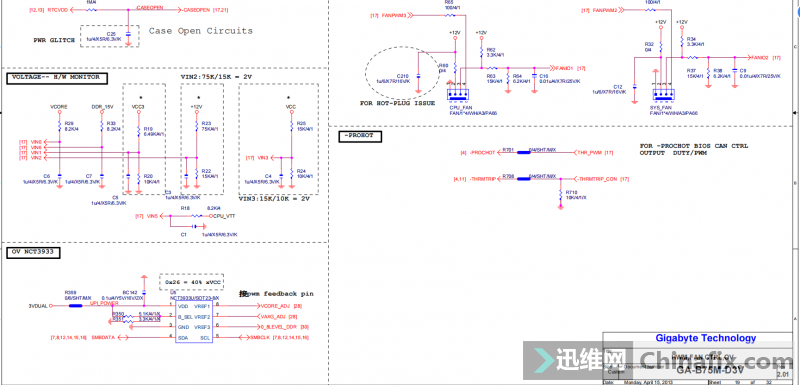

考虑没大问题，在站内学习，发现技嘉板子保护电路故障率很高，看原理图上有两个热敏电阻RS_DDR和RS_PHOT测量正常，GA-B75M-D3V R20 点位图和原理图站内就有下载，几个关键保护点VIN6测量1.5v正常，VIN1测量2v正常，VIN测量2v正常，VIN3测量1.5v正常，VIN0测量0v不正常
分享维修经验步骤，花了几天才修好技嘉B75M-D3V

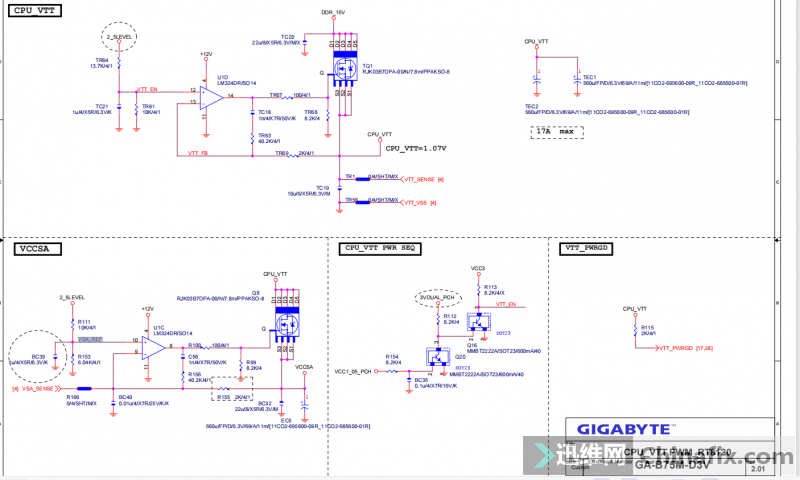

还有LM324DR/SO14的几个关键保护点，LM324工作电压12v正常，LM324的1、2、3脚电压控制正常，LM324的5、6、7脚电压控制正常，测到LM324的8、9、10脚电压时，发现10脚电压异常。
正常应该是0.9v实际测只有0.3v导致8脚恒定在0v，8脚0v导致Q8 mos管截止，Q8截止导致VCCSA为0v，VCCSA为0v估计是cpu不工作也不会跑码，最后结论就是LM324损坏，高度怀疑的一堆贴片电阻和三极管 mos管没有坏的，手头没有lm324，调整R111和R153阻值使运放8脚输出高电平，Q8 mos管型号是瑞萨公司RJK03B7DPA-00/N，栅极电压要高于4v否则内部沟道过窄损耗过大，也就是说lm324输出不良输出电压偏低会导致 mos管过热损坏或者板子不稳定，技嘉BIOS设置调整核心电压也是调整lm324的输入端，然后lm324的输出端控制mos管的导通程度来改变最终输出电压。

分享维修经验步骤，花了几天才修好技嘉B75M-D3V



总结下:
    不要投机取巧，一步一步查，测下看看是否有明显短路，测下各路电压，晶振是否起振（芯片晶振输入脚十分敏感容易被静电损坏，测量要十分小心），复位电路是否正常，然后检查各种保护电路。

     按照以往经验，关键部件都是一线国际大厂很少出问题轻易不要动，工作量太大，一般人无法操作还需要专业工具，控制ISL95836HRTZ芯片、IO芯片IT8620E、桥PCH最好不要动,板子上都是0402贴片电阻，太小了很难操作，需要好点电烙铁、焊锡丝、助焊剂，没有几年经验即使找到问题也很难修，极容
易扩大故障，BIOS芯片两侧引脚都少堆一点锡，采用两把恒温烙铁同时加热，5秒以内可以取下，如果焊锡质量不好或者过多、烙铁质量不行、操作不稳，有可能烫坏芯片，或者把周围小件弄丢一片，因为我都经历过，学费都是要交的。

中间也尝试更换BIOS芯片，发现25q64内部有坏扇区，所以25q64写入后一定要在编程器上校验核对，不行就换芯片
bios亲测正常使用https://www.chinafix.com/thread-1287683-1-1.html
如果没有 点位图和原理图维修是几乎不可能的，感谢各位师傅分享
