维修四块B75主板，RT8120注意事项及实测参数，烧坏三个cpu三个内存

作者: 佚名日期:2023-06-25 22:33:20 来源: 本站整理

第一块技嘉B75M-D3V内存电压高，不知情试机烧掉内存和cpu内部内存控制器，cpu报废。

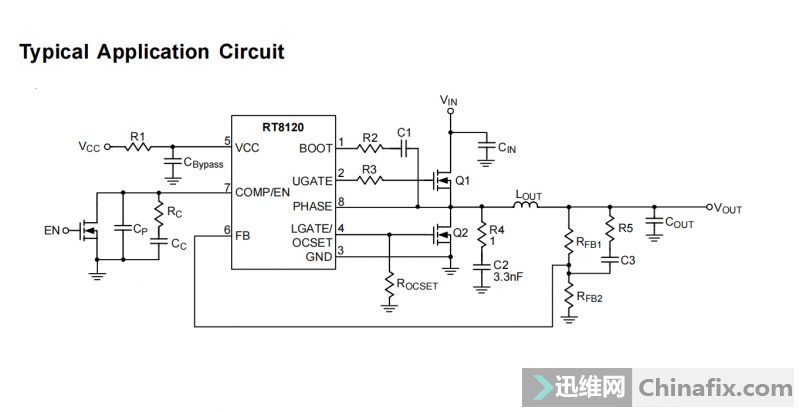

检查RT8120D工作条件都正常，周边电阻电容全部正常，换两片RT8120D故障依旧，冷静一下分析RT8120D的pdf手册，发现7脚可以作为EN使能端，但是不是数字电路的那种使能端，发现RT8120D的7脚上连接着MQ4和MQ3，发现MQ4和MQ3全部损坏导致有额外电流流入RT8120D的7脚，7脚异常直接导致6脚电压异常，6脚电压异常直接导致ddr 1.5v达到3v烧掉内存和cpu内部内存控制器。更换或者拆掉MQ4和MQ3正常开机。分享维修四块B75主板，RT8120注意事项及实测参数，烧坏三个cpu三个内存

第二块B75主板无内存电压，
RT8120D各脚数据，周边电阻电容全部正常
1脚是11.7v
2脚0.54v
3脚为0
4为0
5脚12v
6 0.2v 改变FB脚的分压电阻输出无改变
7脚2v
8脚0.4v  0.4不是很稳定有时0.38v，刚开机还无电压
拆掉电感单独拉出6脚接上下2k  6脚0.36v 8脚0.66
测量上下大功率mos管无短路，更换上下管后ddr1.54v正常，正常开机。
以下是 RT8120D ddr 1.5v正常工作值
1脚是12.56v
2脚4.83v
3脚接地
4为7.76v
5脚11.8v
6脚0.801v
7脚1.3v
8脚1.548v

第三块P75主板内存电压1.2v摆动，
测RT8120D各脚数据，周边电阻电容全部正常，6脚0.801v也正常，发现6脚连接在u11 NCT3931U，这是一个可编程电压基准，bios中调内存电压大小
的，u11损坏导致6脚反馈波动，拆掉NCT3931U后内存电压1.5v恢复正常。

第四块B75主板无VCC3_ME电压，查找发现3VDUAL通过一个pnp三极管MQ3导通而来，更换三极管MQ3型号为PMBT2907后正常。

还是华硕故障率最低但是不太舍得用料，技嘉主板关键部件用料较好而且比较舍得用料，但是像电阻小三极管小mos管故障率较高，设计上华硕和技
嘉都不错，国产其它品牌各方面都差一些。
业余爱好者，没有诊断卡，接个pc喇叭当诊断卡。感谢论坛提供资料。
