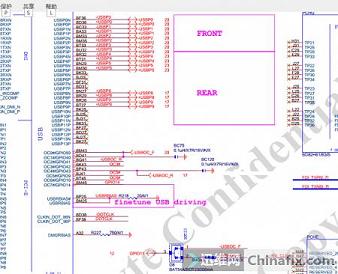

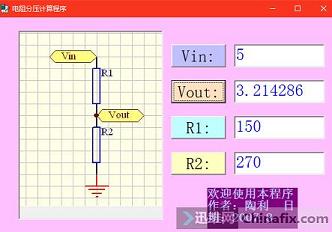

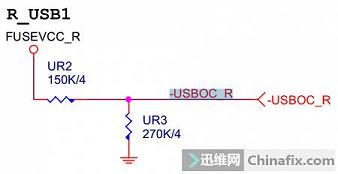

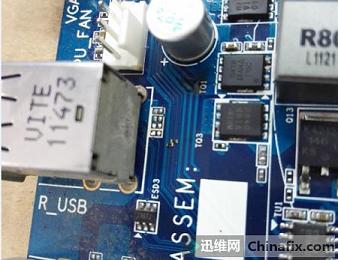

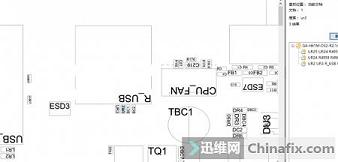

今天来了快板子,客户说前置USB能用后置的不能用。 于是开始检查。开机测试,用ps2的键盘进bios,查看usb设置,正常,然后看了下usb鼠标,灯亮,但是动不了,这说明了供电正常,但是数据不正常。 于是开始测量,5v供电果然正常,断电打对地阻值,也都正常。 打开图纸,直接翻到桥的usb模块,观察一番后锁定信号-USBOC_R -USBOC_R和-USBOC_F,R为后置usb口的,F为前置usb口的。于是追查信号R 该信号为后置USB口供电分压得来,打开点位图,发现这两个电阻就在USB口边上 遂测量,发现只有0.9v左右的电压,这明显不正常。分压电阻分出来的电压大小应该在3.2v左右 于是,从料板上找了一个1k和一个2k的电阻换上 上电测试3.3v正常,进bios测试,后置usb口恢复正常,维修到此结束
