[主板维修] 技嘉GA-H61M-DS2维修过程
作者: 本站  日期:2017-03-18 20:34:52   来源: 本站整理


修h61都修上瘾了，昨天中午，一同行拿来两片技嘉h61，1.2版本的。一看又是h61，两片上面都全是灰尘，都不知道它们经历了什么。
拿把刷子刷干净后就开干。第一片打对地阻值，没问题，上电，风扇转一下停一下。直接测供电，第一个测到的供电就有问题，桥的1.05V，实测为0.4V左右

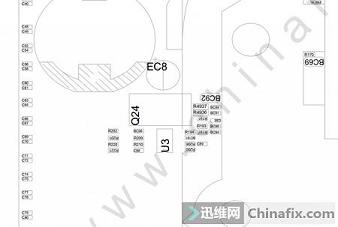

图纸和点位都是2.01版本的，不过大部分都一样，只有小部分不一样。

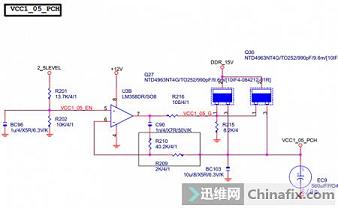

直接测u3的第5脚，0V,发现敌情，在一看分压电阻，发现r201和r220焊脚腐蚀严重，拿下来，清理焊盘后在装回去

上电，故障依旧，还是风扇转一下停一下。
在测电压，这次电压，内存1.5V/0.75,桥的1.05V/1.8V,CPU的VTT1.1V/VCCSA0.95V/核心1.16V都出来了，连内存复位都有了。

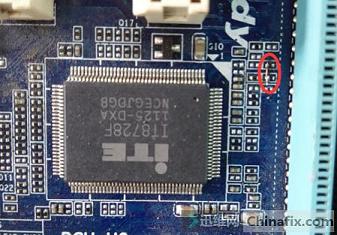

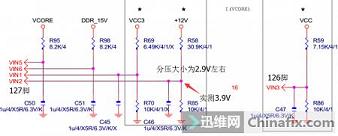

这时候，根据经验，技嘉12V和5V检测信号以及BIOS坏的比较多，于是直接测io8728的127和126脚，发现127脚为3.9V，126脚为2.9V

直接拿掉12V的分压电阻，把5V的飞线飞上

再次上电，亮机了，但是，发现不定时掉电，坑爹的板子。直接放旁边不管了。
今天再次拿来上电发现不亮了，故障扩大，要的就是这个效果。故障小了查不出来，扩大了才能查出来，所以我这有个师傅碰到不定时的故障时就跟客户讲你那电脑先拿回去用着，等到完全不行了在拿过来。
再次开干，这次发现VCCSA没出来

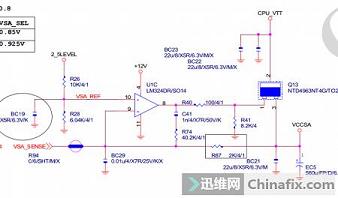

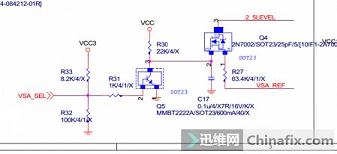

查u1的第十脚，0v，r26一端2.5v正常，于是追查信号去向

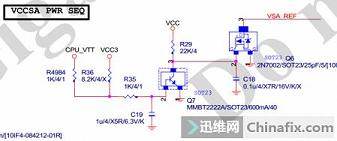

发现Q6 2脚4.2V左右，明显不正常，在追查，Q7 2脚0.7V正常。
于是，换掉Q7。

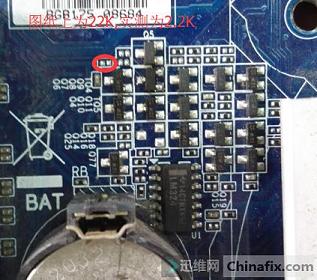

然而，故障依旧。思索一下，把r29拿下来，打阻值，只有2.2K，明显不正常

拿掉后上电，亮机，进pe测试十分钟，无任何问题

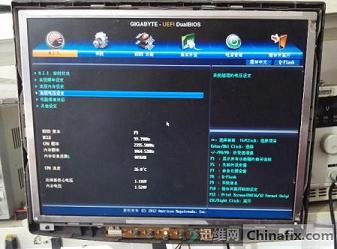

最后附上亮机图
