M.2 SSD 以高速小巧、简化机箱布线的优势正逐步取代 SATA SSD 成为主流,而相对传统 SATA SSD 而言,M.2 SSD 的发热问题却不容小觑,高温下轻则掉速重则掉盘丢数据,这在夏天或者机箱内部温度较高的情况下问题尤为严重,当然,这个问题已逐渐得到大家的重视,这也是为何 SSD 散热片能够大卖的原因。
前段时间,楼主装了一台 Intel 第七代处理器 i7-7700K + 微星 Z270 GAMING M7 主板的新主机,主板提供了3个 M.2 接口,其中第一跟第三条支持 PCI-E 3.0 X4 和 SATA 6Gb/s 两种规格,而中间一条支持 PCI-E 通道,三个接口可组 M.2 阵列,最高宽带达到 96Gbps。值得一提的是,中间的 M.2 接口上就自带了一块 M.2 SHIELD,翻译过来就是 M.2 保护罩,而厂家给他起了个响亮的名字“M.2 抗电磁装甲”。
而今天要测试的对象就是这块并不起眼的“小铁片”,究竟是装饰还是噱头抑或真有奇效?下面测试见分晓。首先需要说明的是,这块 M.2 SHIELD 从上面的开孔位置以及数字标识可知它可以支持2242/2260 以及 2280 三种长度的 M.2 SSD。
M.2 SHIELD 背面自带导热片,使用前要先撕下蓝色纸。
与网上常见的 M.2 SSD 散热片不同,M.2 SHIELD 使用螺丝固定,而它使用的导热片并不带有粘性,因此不用担心一旦黏上就很难取下,也不会出现在使用中因为温度过高而脱落的问题。
楼主使用的 M.2 SSD 型号为三星 PM951 512GB,网上喷它温度高的网友挺多的,哈哈。
在不装 M.2 SHIELD 打开机箱的环境下进行测试,此时室温 13℃。打开电脑什么也不干,待机15分钟之后用软件测得此时 SSD 的温度为 37℃。

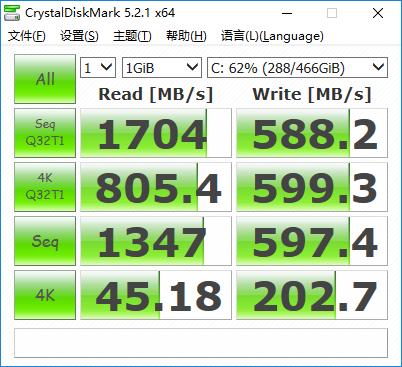

接下来是软件测速,因为这是我日常使用的盘,已经用了两百多G,下面是没有安装 M.2 SHIELD 的测试跑分,等下会跟安装 M.2 SHIELD 之后的跑分进行对比。
毕竟测速跑分只是短暂时间的读写操作,温度问题对于读写速度的影响也许未能很好反映出来,因此下面楼主尝试复制一个 117G 的 Steam 游戏文件夹来模拟 SSD 长时间读写操作的过程。

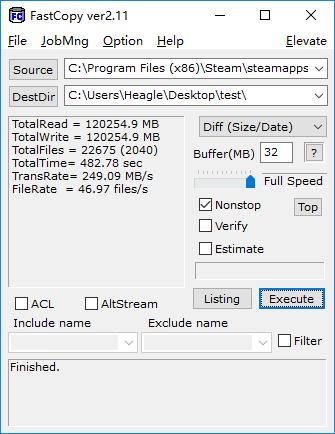

使用 FastCopy 将游戏文件夹复制到桌面,这次一共花费了482.78秒。
而在文件复制到大半的时候查看软件显示 SSD 的温度已经达到 71℃。
此时用红外线测温枪测试 SSD 表面最高温的位置温度为 60.4℃。
而在安装 M.2 SHIELD 之后,以同样的条件和方法测得 SSD 的待机温度为 29℃,比不装 M.2 SHIELD 低 8℃。
接下来是测速对比,安装 M.2 SHIELD 的情况下速度比不装 M.2 SHIELD 略高,但幅度不大,可算在误差范围内,当然,前面已经提到过,毕竟测速跑分只是短暂时间的读写操作,温度问题未必能反映在速度测试结果上。
不过在后面长达7分多钟的文件复制测试中,SSD 会长时间处于温度较高的状态,而此次最终比不装 M.2 SHIELD 快了43秒多,时间缩短9%,这个提升还是比较可观的。
至于复制文件过程中,软件测得 SSD 的温度为 54℃,比之前低 17℃。
而 SSD 表面温度则比之前低 14℃ 左右。
通过实测,SSD 温度升高之后对性能的确有不好的影响,而 M.2 SSD 散热片恐怕也将成为 M.2 SSD 用户的标配,MSI 这次随主板附送 M.2 SHIELD,散热效果还不错,虽然网上买一块散热片也不用几个钱,但至少省了时间和运费,这点还是比较人性化的。
|
