[主板维修] 华硕 H61M-K REV 1.02 无时钟维修

作者: 佚名  日期:2017-04-12 16:46:20   来源: 本站整理

  接到一台板    先打全板值均正常

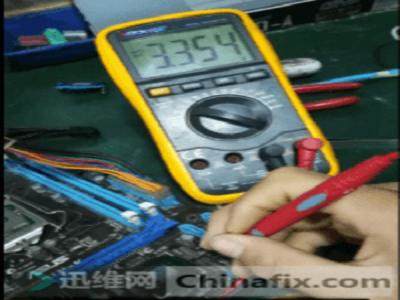

上电测·各大供电都正常   内存 1.511v   桥 1.063v  总线 1.054v  CPU 1.11V
测时钟  A13 14 电压    无电压  不正常  正常为0.4左右  确定此板故障为无时钟

根据主板6系列时序  桥要发出时钟  必须要收到  cpu电压好信号  和pwrok  这两个信号
先测cpu电压信号  看点位图  cpu供电芯片 发出PG 经过2个三极管控制之间到桥 还有一个电容滤波,测这个电容2脚有3.3v 正常。

这个主板的ATX-PWRGD 就连到一个电容 应该是没用

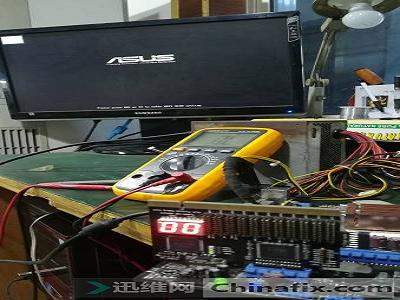

测pwrok 为0v 不正常   测0R292脚为3.3V 1脚为0V  排除电阻环后 测排阻0RN2值正常  应该是EC拉低 ,更换ec后上电跑码 亮机


此机修复
