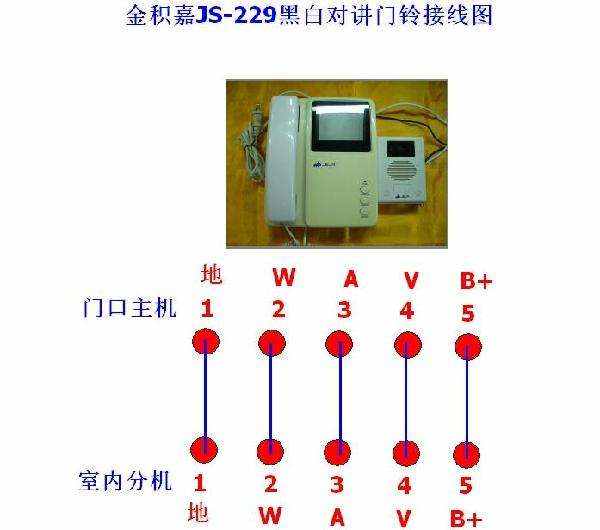

5芯线对讲门铃接线方式如下:
主机出来的5芯线分别是 红(+V)+12V、白(TXD)数据发送、黑(RXD)数据接收、绿(GND)地线、蓝 (ALM)联网信号,分别对讲分机的排线是 黑、红、黄、绿、白 (+12\ RXD\TXD\GND\ALM ) 如果分机连接的排线不是 黑、红、黄、绿、白 请按照分机的接线柱来接。

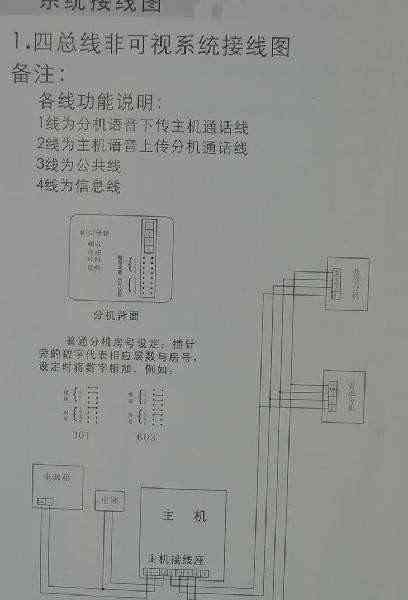

非可视的看它主机是四芯制的还是两芯制,现在新产品非可视大部是两芯制,对哪一楼就接主机的对应接线端与COM公共端口,301的你就一芯接主机的301接线柱另一端接COM公共端口他们不分正负极的。如果是四芯,有一条黑色一般是接COM端,一条黄色接音柱,一条红色接VCC电源,一条接开锁信号的。
-----------------------------------------------------------------------------------
楼宇门铃对讲机有5根线如何区分
这5根线用万能表如何判断
5线各接口功能.电压数据.如下
1.接口-SP喇叭线 12V电压
2.接口-MIC话筒线
3.接口-地线
4.接口-开锁线 12V电压
5.接口-用户对应呼叫线 0/12V电压(门口机没有按对应用户呼叫键时0V)
-----------------------------------------------------------------------------------
小区门禁家里对讲机后面5根线,和8根的网线怎么连接
8跟网线是为了方便余线,5根线,一般是公共,语音,开锁。另两根视频
-----------------------------------------------------------------------------------
主机的接线点符号对应上分机接上即可,最好来,张图
-----------------------------------------------------------------------------------
楼宇对讲机 2线跟5线有什么区别
2线的 1呼叫线 2单元公共线
5线的 1收话 2送话 3开锁 4地 5电源
------------------------------------------------------------------------------------
大家好 我家的4线无视频对讲机 只能开锁 其余功能都不能用 应该是接线错误吧 (他是4线的,红黑黄蓝) 现在线已经乱了 求高手指点该如何区分 如何接线
开锁正常说明有2根线结对了,把另外的2根线对调一下就可以。
---------------------------------------------------------------------------------------------------------------
五线对讲门铃中1234b代表啥意思?
1和2 是对讲线,3是地线,4是开锁线,B是房号(响铃)线
--------------------------------------------------------------------------------------------------------------------------------
四线对讲门铃和五线对讲门铃有何不同
五线对讲门铃主机出来的5芯线分别是红(+V)+12V、白(TXD)数据发送、黑(RXD)数据接收、绿(GND)地线、蓝(ALM)联网信号,分别对讲分机的排线是黑、红、黄、绿、白。通常五线制分机定义上来讲:通话上行、通话下行、地线、开锁线、振铃线。
如果是四芯,有一条黑色一般是接COM端,一条黄色接音柱,一条红色接VCC电源,一条接开锁信号的。四线制分机:通话上行、通话下行、地线、振铃线。
|
