      而在这里，我要讲的不是通过软件来控制笔记本风扇转速调节，而是从硬件电路方面讲述：

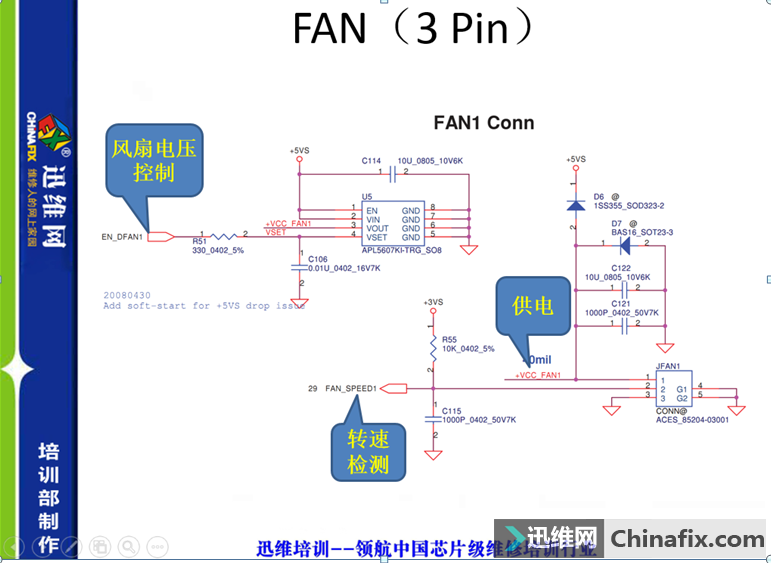

如下图，这是风扇接口电路的课件截图：

图中是3针的笔记本风扇接口，第1针VCC_FAN1为风扇的供电(由U5的3脚提供电压)，第2针FAN_SPEED1为风扇的转速反馈，第3针GND自然就是接地了



笔记本风扇转速调节 图1



     这种3针的笔记本风扇接口，风扇的转速是通过控制风扇的供电来调节的：当温控电路检测到CPU的温度在升高时，温控电路会逐渐提高EN_DFAN1的电压，送给U5的VSET电压设定脚，U5把2脚得到的VIN电压，根据VSET的设定值，适当调节VOUT输出的电压值：VSET的电压越高，U5输出的电压也越高，直到达到5V。

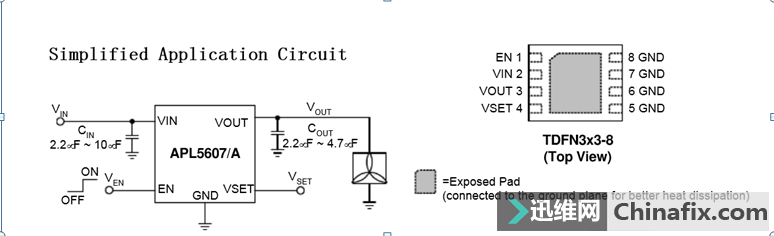

下图为APL5607的典型应用图和引脚名称图：

笔记本风扇转速调节 图2

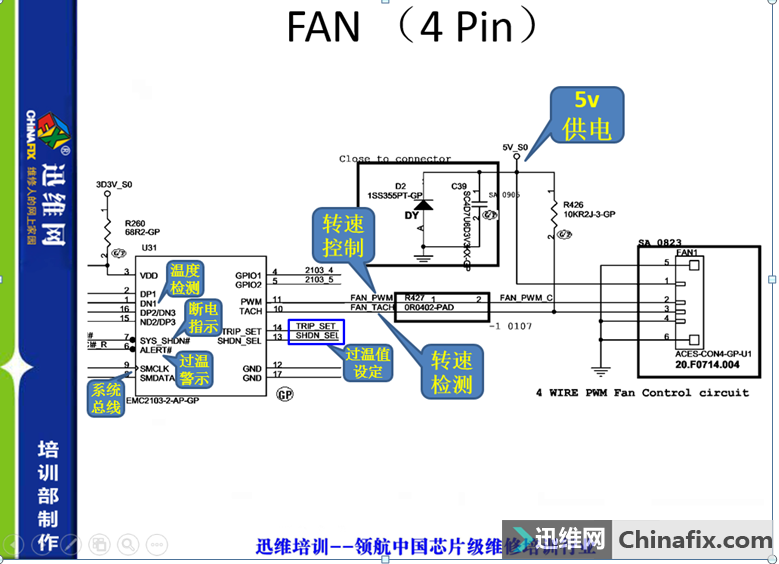

      笔记本中常见的风扇接口还有一种更常见的4针接口。如下图所示，FAN1为风扇接口，1针为5V供电，2针为转速控制，3针为转速检测，其他接地。U31为温控芯片。这种笔记本风扇转速调节是由U31智能控制的

笔记本风扇转速调节 图3



具体工作过程：

1、温控芯片U31得到供电VDD

2、 U31通过DP1/DN1或DP2/ND2脚检测温度，并通过系统管理总线SMCLK/SMDATA向EC汇报温度

3、U31会根据温度的高低，调节FAN_PWM的占空比，送给风扇接口，风扇内部自行调节风扇的转速

4、当温度继续升高，达到某个值，温控芯片会发出ALERT#给南桥，南桥会控制CPU暂停工作，此时系统性能受影响，用户操作时会感觉很卡

5、如果温度继续升高，达到设定的值，温控芯片拉低SYS_SHDN#，一般此信号连的是EC的复位、EC或南桥待机电压的开启信号等，所以机器断电了
