客户送来时的情况：不开机，没有待机电流。
1、 第一步我先打完所有重要阻值，结果都正常，那就上电。

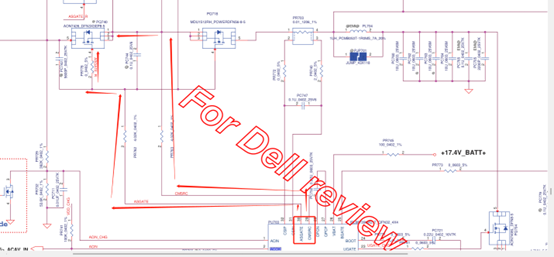

2、 上电结果发现，哦豁，竟然ACOK没有发出，那我掉头回去看公共点。结果发现原来是假公共点 。因为我是新手，当时我绕一下子圈子。跑去查CMSRC和ASGATE。发现不对劲这两个应该相差6V才对。可是他们相等。
那么肯定是有问题，结果我一测MOS管。好家伙PQ740给我直接导通了。上工具！直接拆下来，拆下来也测试一下，双向导通，真厉害。我直接给你来一个改头换面。
3、 经过我一番手抖操作，我把它换了，接下来在上电。OK！待机电压出来。但是神奇的时候为啥不自动上电嘞。我立马给它干上一个开关。结果还是不行。那肯定是待机条件有问题啦。

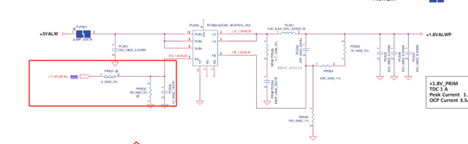

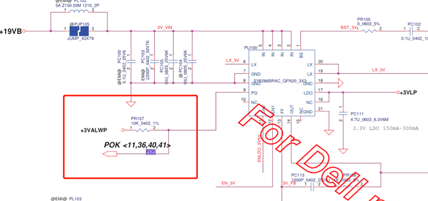

4、 又经过我一番调查，发现一个奇特的地方。这里发出一个POK，结果就1.8V没收到。其他都收到了，我就怀疑可能是断线了，因为这板之前有被人家修过。

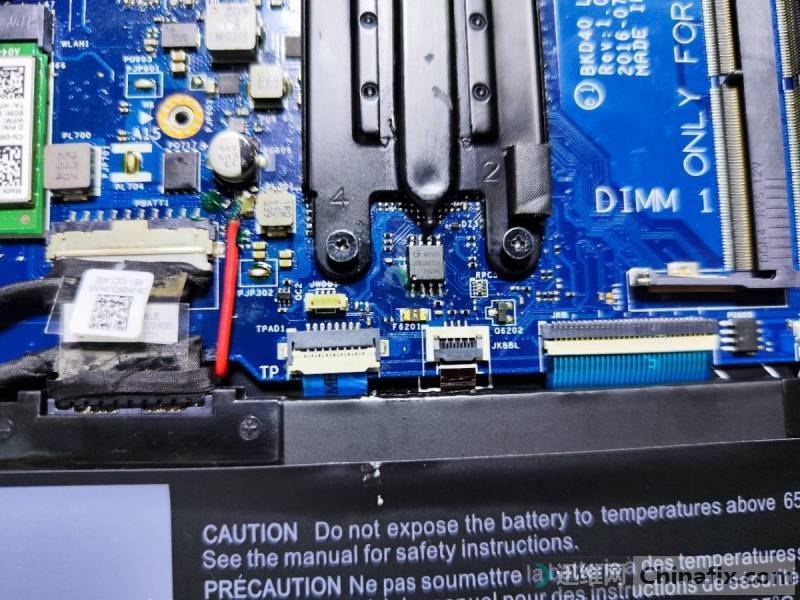

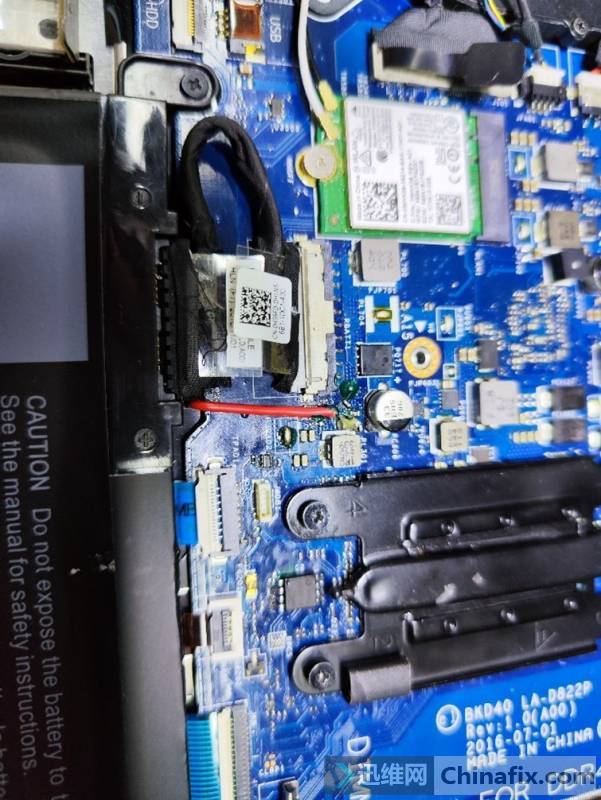

5、 因为从原本的地方分一根线过来太远了，为了美观我就从旁边电阻那里借了一个信号过来，如下图：看不到吧，看不到就对了，绿油盖那么厚，不是那个红线，红线是之前别人修的。下面还有根线。

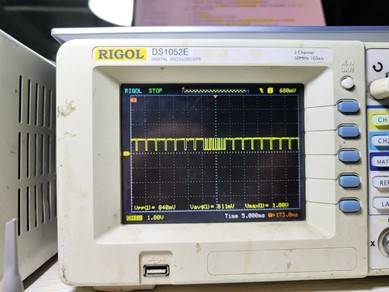

6、 修完这个之后，待机OK，触发OK，电流上到0.4A，集显供电没出。然后我飞了根线到CPU发给CPU供电芯片的SVID上飞了一个电阻。用示波器双通道测量，另一只表笔在内存复位上。结果不飞还好，飞了直接完蛋！立马掉电，电流每次都是上到0.3A-0.4A掉电。我天呐。我的SIVD出现了这样的波形。
7、 我立马把飞线弄下来，看了一下感觉也没有虚焊呀。感觉！结果从头排查了一圈，又回到了SIVD电阻这里，我拿示波器去戳它，不掉电了！我去，还真是虚焊了。我二话不上直接换了也给电阻给它。
8、 结果一切恢复如初，还是没有集显供电。我又去刷了BIOS。
9、 后面还是不行，去论坛查了一下资料，发线这个机子要装电池才能开机。那我去买了一台整机。（因为我是新手，经验比成本重要）

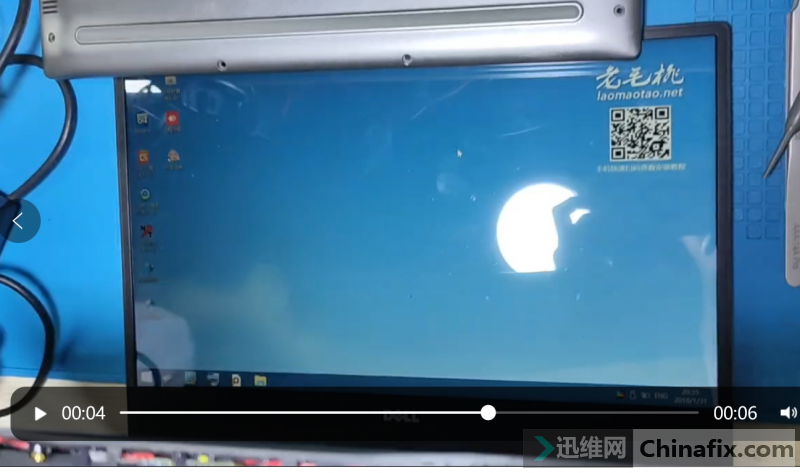

结果：成功亮机。
|
