店里的惠普1020黑白激光打印机坏了,故障是卡纸不出纸。根据我修理的经验,应该是定影辊上的齿轮橡皮圈磨损脱落,或者是加热辊上的润滑脂没了,导致定影膜不能与定影辊同步转动才卡住纸张。只有拆开才能解决。图片是手机拍的,通过画图工具加上红色箭头,方便找到螺丝一步步拆开。图片不太清楚。请原谅。
hp1020打印机怎么拆开?1020激光打印机拆机修理教程

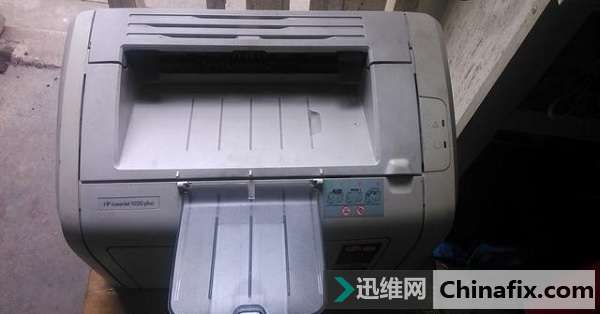

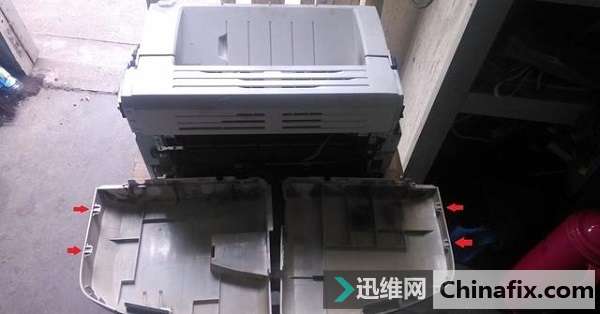

惠普1020激光打印机正面图。
hp1020打印机怎么拆开?1020激光打印机拆机修理教程

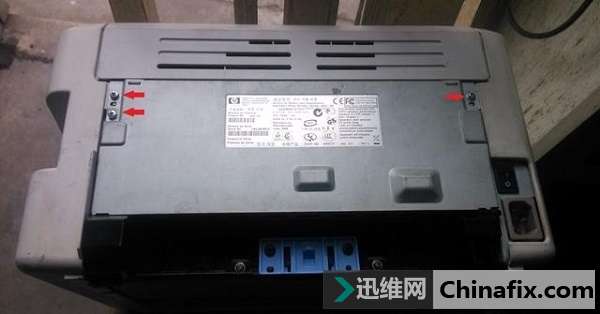

把打印机翻转,拆掉红色箭头处的3个螺丝。
hp1020打印机 怎么拆开?1020激光打印机拆机修理教程

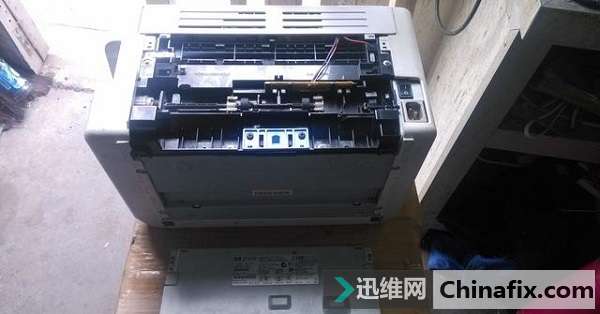

把后盖铁板往上抬下就可以拆下了。
hp1020打印机 怎么拆开?1020激光打印机拆机修理教程

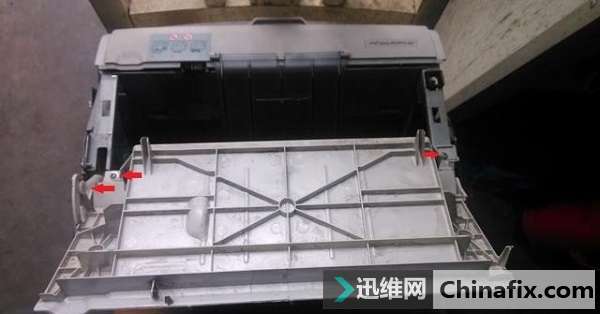

拆掉两面的侧盖,从后面先撬开再上下撬开后往前推出。注意箭头所指的塑料卡口。是插入的。
hp1020打印机 怎么拆开?1020激光打印机拆机修理教程
把上盖翻起,拆掉箭头处的2个固定螺丝,再拆掉箭头处一个塑料臂上的塑料卡。
hp1020打印机 怎么拆开?1020激光打印机拆机修理教程

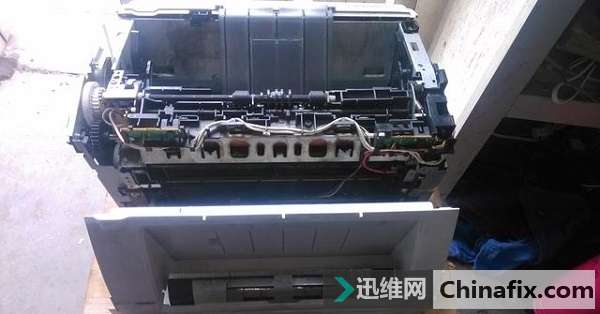

把上盖拆下来了。
hp1020打印机 怎么拆开?1020激光打印机拆机修理教程

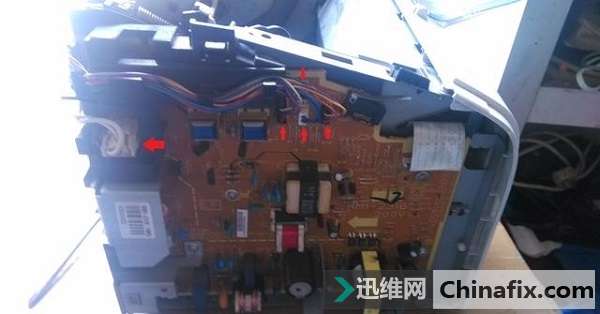

拔掉红色箭头处的5个接线卡座。把连接线拆开。每个卡座结构不一样,所以不需要记住。
hp1020打印机 怎么拆开?1020激光打印机拆机修理教程

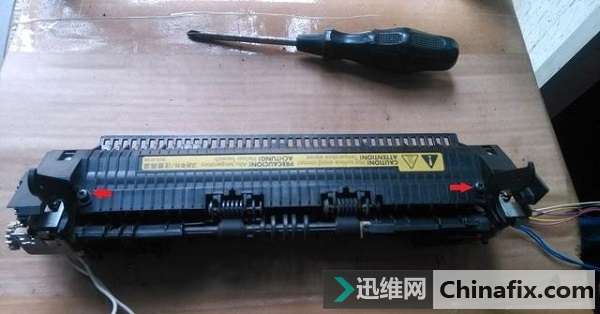

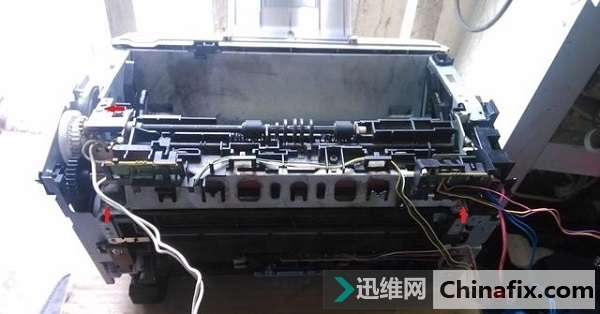

再拆掉箭头所指的一根红色粗线,把定影组件上的3个固定螺丝拆掉。在箭头处。
hp1020打印机 怎么拆开?1020激光打印机拆机修理教程
往上抬再往后拉,定影组件就可以拆下来了。
hp1020打印机 怎么拆开?1020激光打印机拆机修理教程

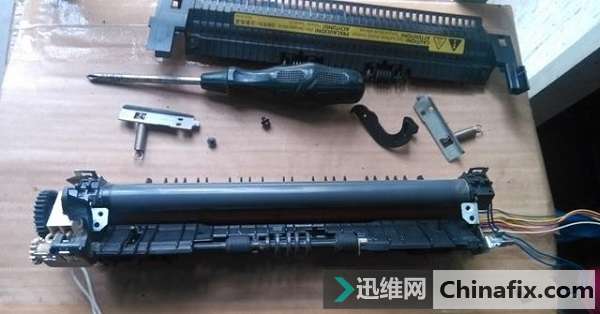

把红色箭头处的固定螺丝拆掉,把盖板拿下。
hp1020打印机 怎么拆开?1020激光打印机拆机修理教程

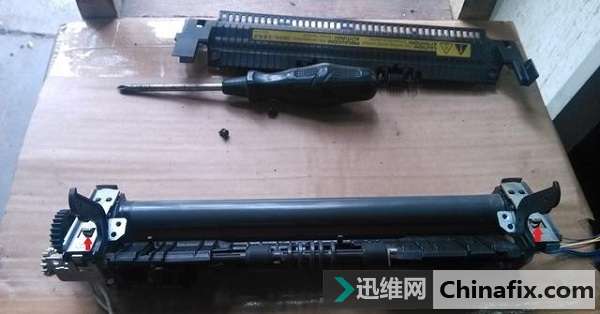

再拆下箭头处下面的2个弹簧,用小一字起子撬下来。
hp1020打印机怎么拆开?1020激光打印机拆机修理教程
两面的压板就可以拆下了。
hp1020打印机怎么拆开?1020激光打印机拆机修理教程

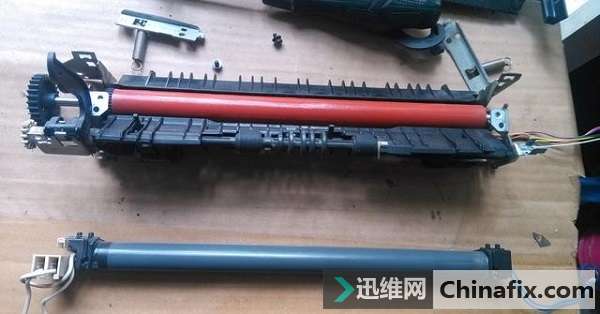

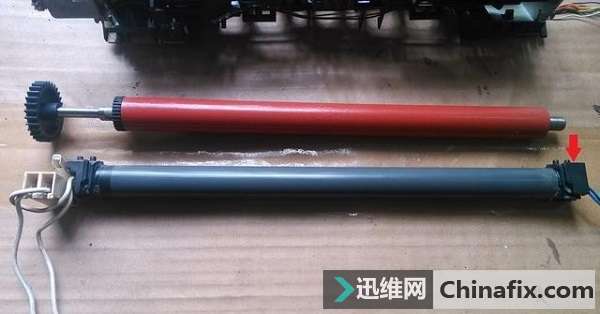

拆出加热辊。用手转动定影膜,发现转不动。里面没有润滑脂了。
hp1020打印机怎么拆开?1020激光打印机拆机修理教程
拆出定影辊,发现齿轮橡皮圈没有坏,把它再安装回去。把箭头处的塑料块拆下,左右摇晃往外拔就可以了。
hp1020打印机怎么拆开?1020激光打印机拆机修理教程

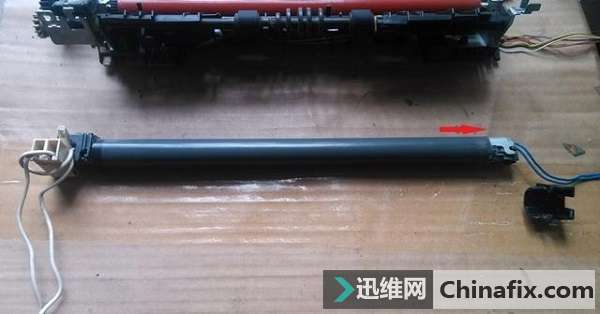

塑料块拆下后,把定影膜按照箭头方向拉出来。
hp1020打印机怎么拆开?1020激光打印机拆机修理教程
在加热辊上加好高级耐高温润滑脂(凡士林也可以),把定影膜安装好,用手转动感觉很轻松就可以了。
全部安装好后测试成功,老打印机又可以工作了。虽然浪费了点时间,但是修理成本也就1毛钱左右,一小瓶高级耐高温润滑脂才十几元钱。可以加100多次。最后说明下,这个定影膜也有叫它加热膜的。
|
