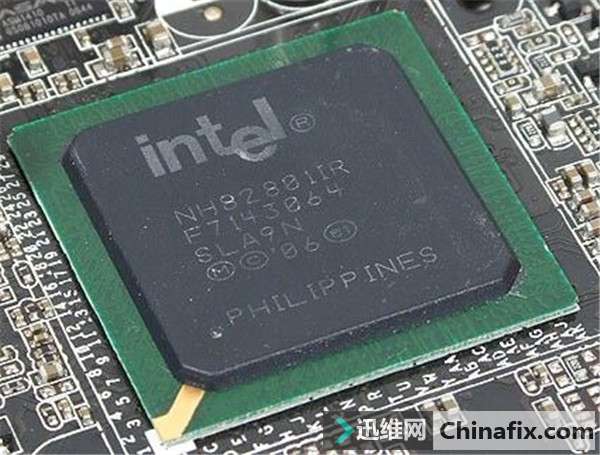

怎么判断南桥好坏？　图



　　一、通过测PCI槽、AGP槽对地打阻值可判定南北桥有无损坏

　　1、PCI槽中所有的AD复合线对地打阻值都为300～800之间数值，说明南桥好；若由无穷大，说明南桥虚焊；若有3根或3根以上导通，说明南桥坏

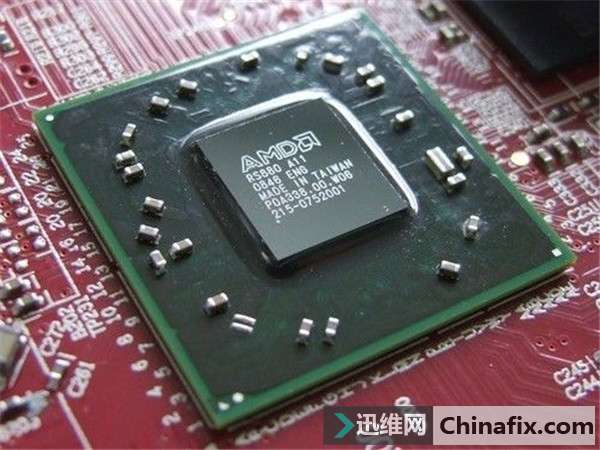

　　2、AGP槽对地所有AD复合线对地打阻值都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏

　　3、内存槽，通过对数据线进行打阻值判断，都为300～800之间数值，说明北桥好；若由无穷大，说明北桥虚焊；若有3根或3根以上导通，说明北桥坏。



　　二、对主供电部分输出电感一端或Q1场管的S极、Q2场管的D极打阻值，在不插CPU或假负载的情况下，即判断北桥好坏

　　1、在40左右数值为正常

　　2、在20～30左右为北桥有轻微损坏

　　3、在10以下说明北桥损坏



　　三、对于IDE口、USB口打阻值来判断南桥是否有损坏

　　1、IDE口，打2～9针、11～19针、21～29针、37～39针，对地阻值有600左右且相差不大的数值为南桥正常；有无穷大或1000以上的数值为南桥虚焊或IDE口到NQ之间的小电阻烧断；如阻值明显偏小为南桥损坏

　　2、USB口，打两个USB口的2、3针共4根针的阻值，如有500左右的数值说明南桥正常；如有无穷大说明南桥虚焊或它们到南桥之间的小电阻损坏；如有阻值明显偏小说明南桥损坏。



　　IO要直接判断好坏有些困难.不同的IO引脚定义不同,判断方法也不尽相同

　　我就拿W83627HF为例说一下吧!

　　61#?? +5Vsb待命电压

　　70#?? +3.3V待机电压

　　72#?? +5V待机电压，触发后为低电平

　　74# ,76# 电池电压输入（+3V）

　　12#, 48#, 77#,97#，114#?? +5Vcc(核心电压)

　　28#?? +3.3Vcc（核心电压)

　　以上任何一脚对地短路一般可以判断IO坏

　　31# -37#打印机管理

　　58# ，59#，60#，62#，63#，65#，66# 鼠标键盘管理

　　打以上二极体值如果不相等一般可以判断IO坏

　　以上说的只是一般情况下!况且要打那么多针脚的值很麻烦

　　要准确判断是否IO坏,只有用替换法了。







　　怎么判断南桥好坏？快速判断南桥好坏

　　一，PCI a14脚对地阻值小于80。

　　二，南桥周围电容对地短路。.

　　三，USB数据线对地短路。

　　四，待机时，南桥温度高。&

　　五，COMS跳线中间脚对地短路。

　　六，1117中间脚对地短路。



　　南北桥好坏的判断有好几种方法,介绍以下几中常用的方法:

　　1.供电.量南桥附近的供电芯片,如1117是否有短路现象

　　2.信号.测usb口信号的对地阻值,如过为零,南桥坏.
