修到一张MS B150的板子, 板号MS-7996 1.3 , 故障现像是不出CPU供电.



电源管理芯片是 RT3606BC , 查芯片资料:
30脚VCC为芯片工作供电引脚,采用5V供电,带欠压检测功能,此脚电压低于4.34V芯片不工作;
52脚PVCC是一个功能供电脚,输出MOS采用19V供电时此脚连接到5V(笔记本), 输出MOS采用12V供电时此脚连接到12V供电(台板);
44脚DVD是输出MOS供电欠压检测脚,此脚电压低于2V芯片不工作;
27脚是开启, 此脚电压高于0.7V开启芯片工作;

芯片的工作流程为:
当30脚供电电压高于4.34V, 44脚电压高于2V, 27脚电压高于0.7V; 芯片开启工作,等待CPU的SVID信号到来,根据SVID信号输出电压.


测得芯片各脚电压正常,根据芯片手册查得16脚为工程测试脚, 此脚直接连接到5V时,  当30 52  44  27条件正常时会输出一个0.8V的供电以测试芯片本身与引脚焊接不良问题;

MS这张板子上有个跳线,短接后16脚会连到5V供电;偿试短接后,有输出0.8V供电;(这儿需要注意,短接要在上电之前,上电之后再短接是不会出0.8供电的)

期间有个现象,在不短接跳线的正常情况下,点开机针后主板上电,然后点开关针5S强制关机,等待2S后再次点开机针就能正常出供电跑码亮机,一断拔掉ATX供电再重新连接后第一次点开机针不出CPU供电. 感觉与供电时序有关,第一次通电时主板上的电容存有余电,当强制关断后第二次点开关针时就能按供电时序走,正常出供电.


接着查手册,发现芯片有欠压保护锁定功能,当30脚VCC供电电压低于3.95V,  44脚检测到的电压低于1.3V时芯片会进入欠压保护并锁定.
但测得芯片这几个脚的电压都正常.于是猜想有没有可能芯片在上电的瞬间30脚 44脚电压过低迫使芯片欠压保护了,欠压保护要生效需要芯片开启了工作的状态下.

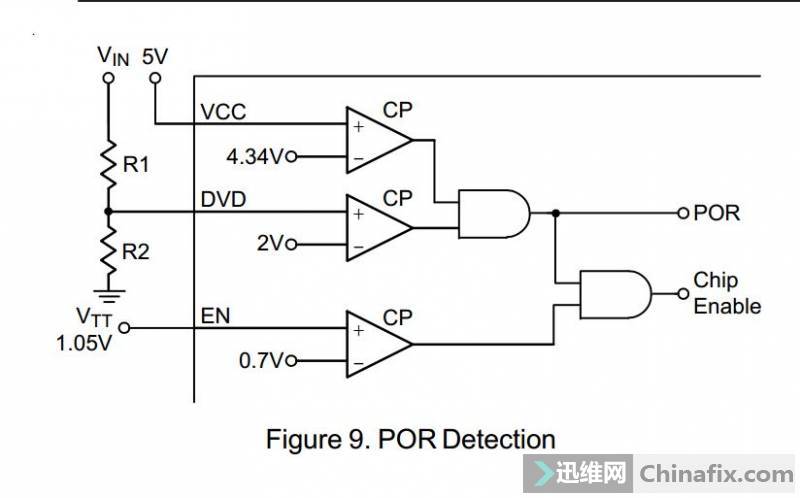

看芯片手册发现了如下的芯片内部框图:


开启信号与保护信号在芯片内部分为两路.说明这个芯片要正常工作开启信号到来之前30脚的VCC供电与44脚的DVD电压检测都要达到要求.
猜想有没有一种可能是在开启信号提前于30脚与44脚的检测信号之前到来, 当30脚与44脚的检测信号到来之后芯片开启工作,结果因为刚上电, 30脚与44脚的检测信号电压不稳迫使芯片进入欠压保护锁定状态,当强制关机后第二次点开机针开机时,由于主板上的滤波电容还存有电所以能正常工作.

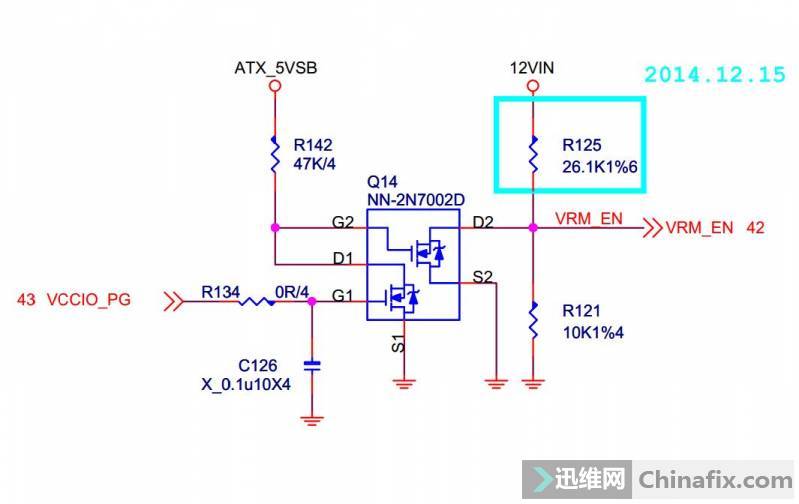

于是准备测试一下.找到主板图纸电源管理芯片开启部份,强制拉低电源管理芯片的EN,等上电后再使EN为高电平



在这儿我采用的办法是短接G1到地,上电后测得电源管理芯片的开启依然有3.3V. 想必到这儿大家都知道,这个2N7002复合管坏了,使电源管理芯片的开启信号提前于30脚与44脚的检测信号.
更换2N7002后故障排除.

在这总结一下, 这个电源管理芯片内部的供电检测与开启逻辑有要求.供电检测稳定后才能发出开启信号,不然芯片容易保护锁定.


还有一个问题是个人的惯性思维,一般认为只要供电条件满足,有了开启信号芯片就应该能正常工作, 以前修CPU供电涉及到开启信号不稳的情况都是直接拆了开启控制管子完事,但碰到这种电源管理芯片的情况下不能简单一拆了事.


贴子看似简单,但维修其实花了不少时间的,期间换过电源管理芯片,换过频率设定电阻,最后得于根据强制关机后再二次开机能正常出CPU供电并走码亮机这个现象分析与假设才终于找到是EN的开启控制管子损坏,造成EN信号提前发出.


上面贴子中短接G2到地, 是写贴子时写错了,确实是短接G1到地,已经改正过来.
