现在开始讲述这个主板的维修过程。
接到客户一台联想笔记本电脑,客户描述主要故障为,能开机,开机后,大小灯按下去有反应。怀疑CPU 可能有问题,于是寄到我这里维修。

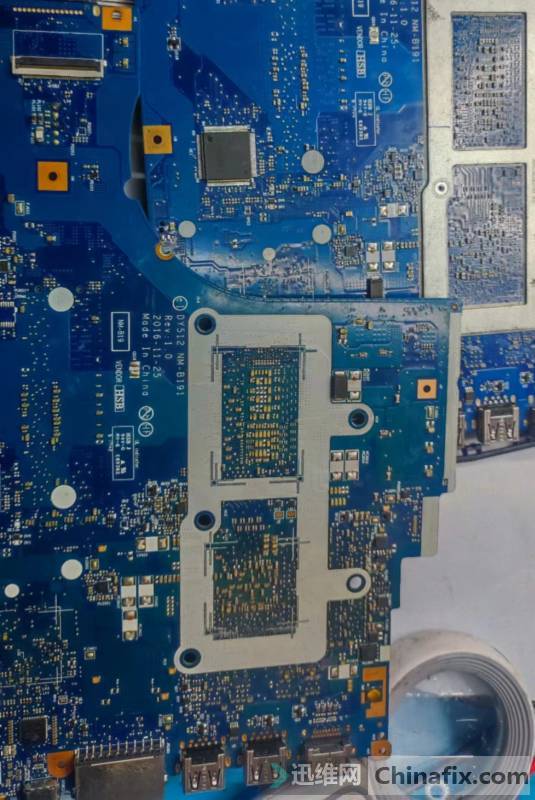

收到电脑,既然能开机的,就先开机试下,电脑确实能开机,但屏一直不亮,直接外接也不亮。

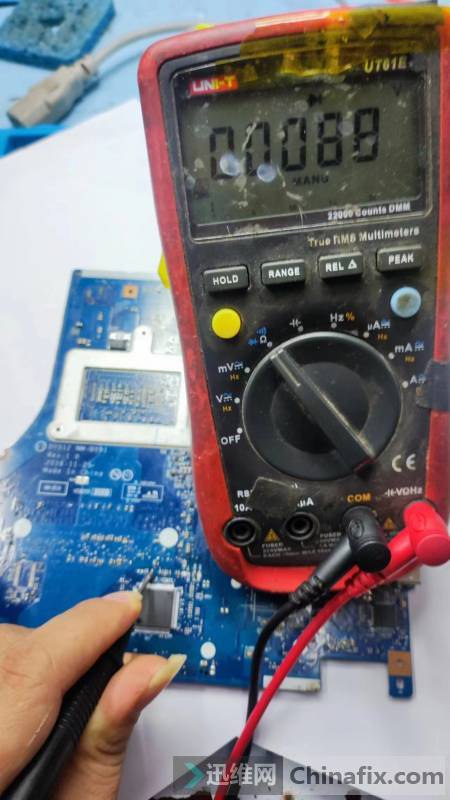

先查屏的工作条件。发现屏供电居然只有1.1 V

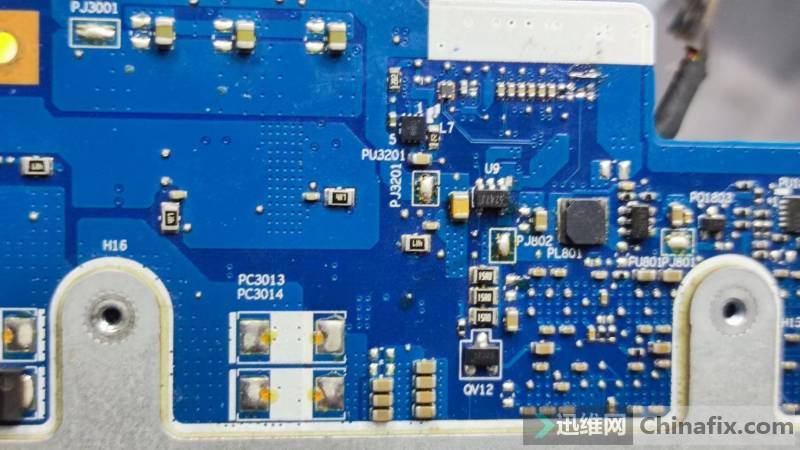

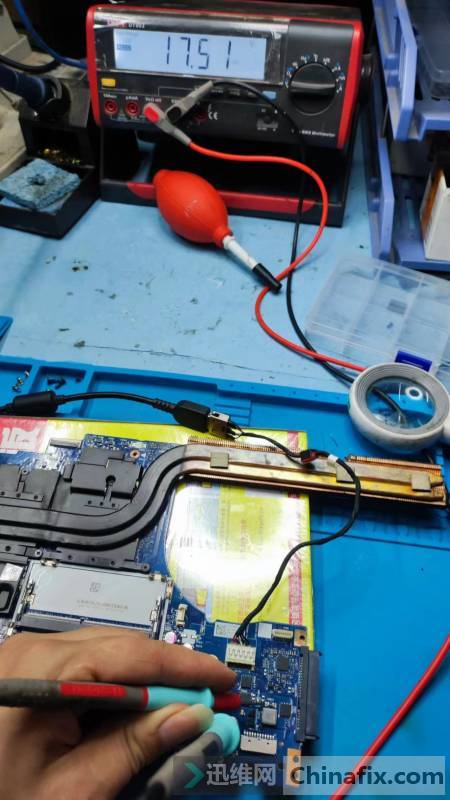

直接找一个元件换上,屏的电压正常了,发现背光居然只有17.5v,于是查公共点。

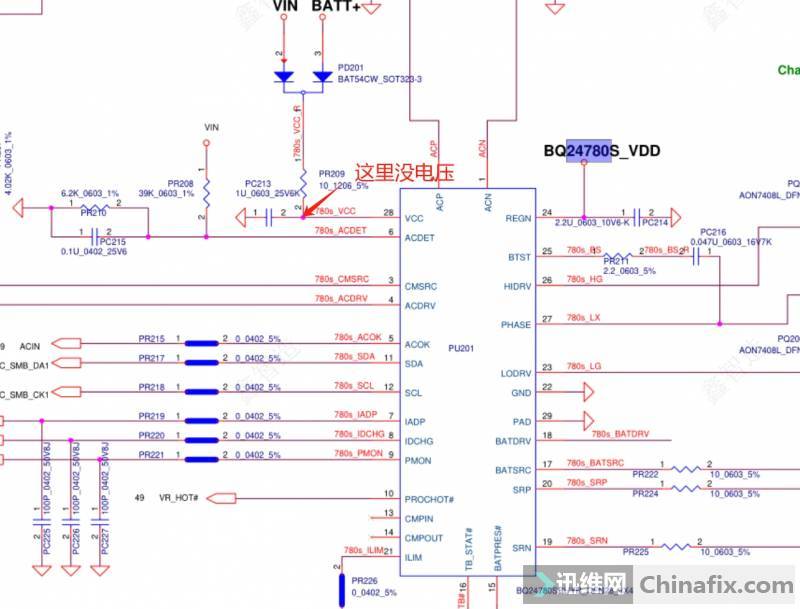

先查保护隔离芯片的供电

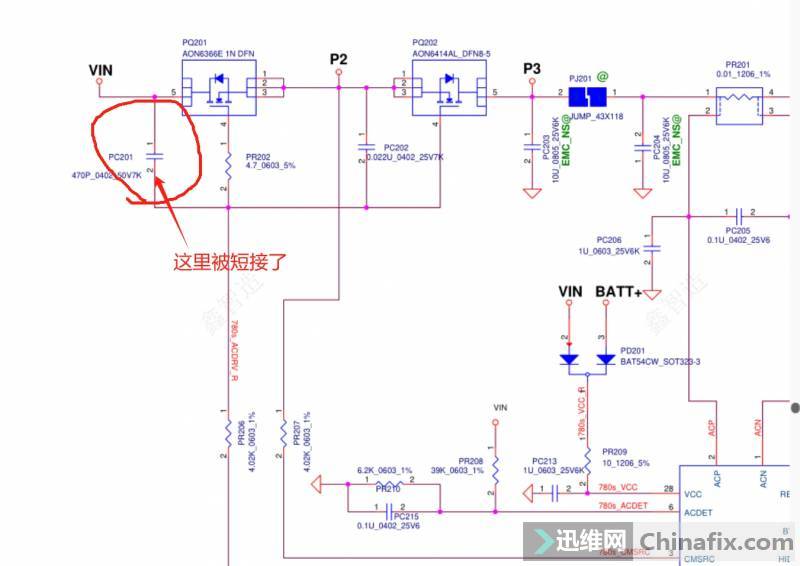

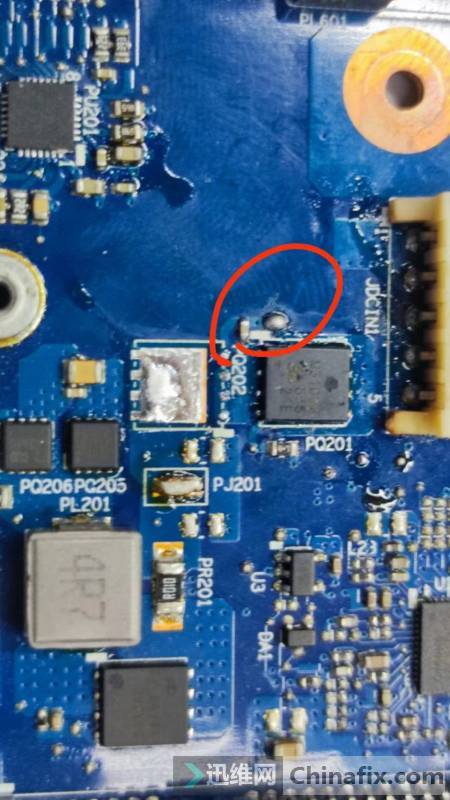

最后确定PD21 损坏,个人认为PD21 不会无缘无帮的损坏,于是把充电芯片也换了。再次通电,发现BQ 芯片,ACDRV 依然没有升压。仔细看了一下,这里居然被短接了。
为什么我会取了第二个管子,主要是为了方便排除故障。这个地方短接了,也是冲电充芯片工作条件不满足,也能过保护隔离的原因。

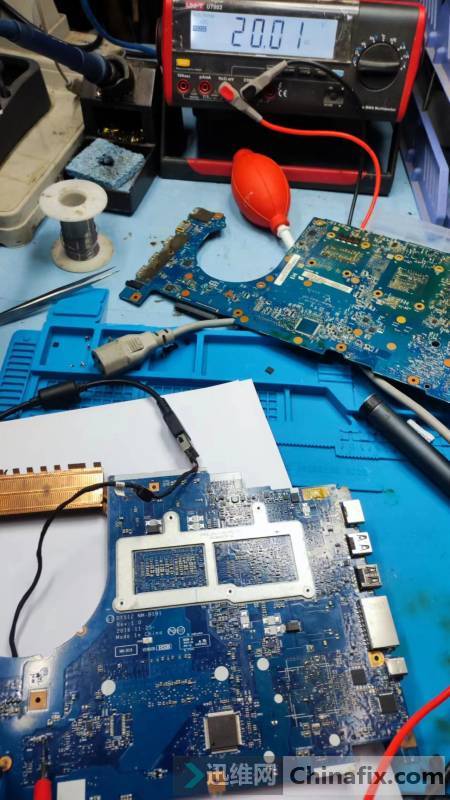

把锡拖开,把电容装上,测量acdrv 已经升压,装好第二个管子,开机后,屏幕依然不亮。为了方便故障排查,我把屏和屏线给拆了出来,然后外加了一下手电筒,看到如图

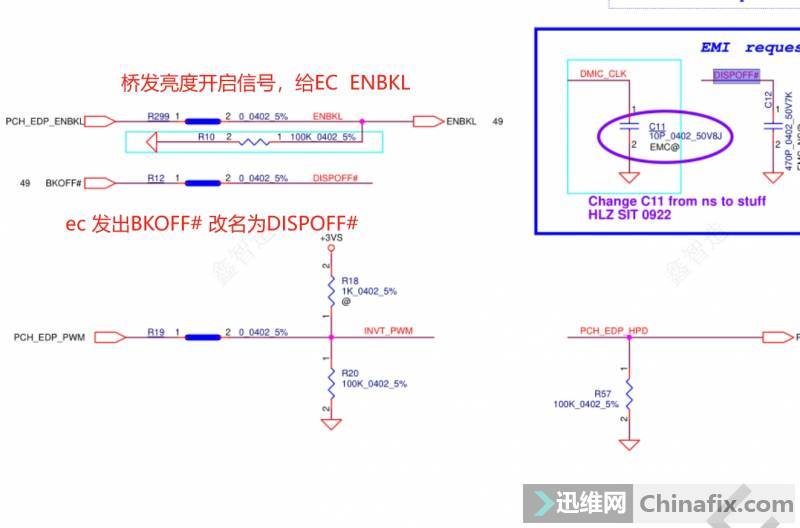

然后开始查屏的工作条件,屏就缺少一个DISPOFF#,这个信号是桥PCH_EDP_ENBKL发出,转换改名为ENBKL发给EC,EC收到这个信号,会识别LID_SW# 信号,然后EC 发出BKOFF#,经过一个没有的电阻的导线改名为DISPOFF#.
仔细检查后,发现ENBKL 为正常电压,LID_SW# 电压也正常。就是不出DISPOFF# 的电压。

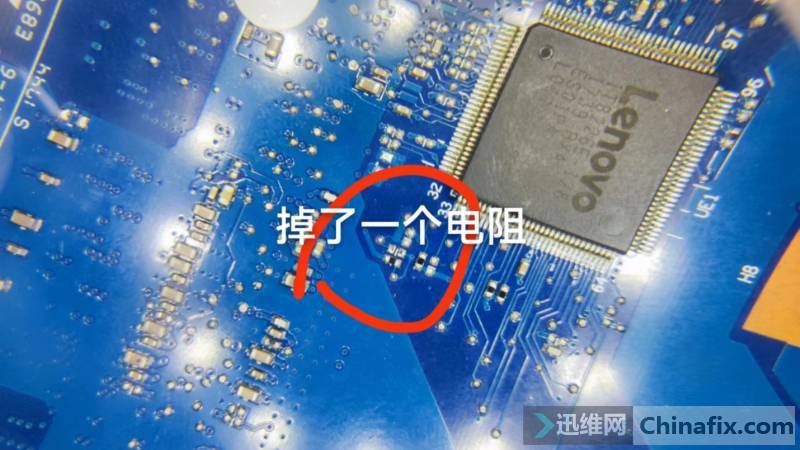

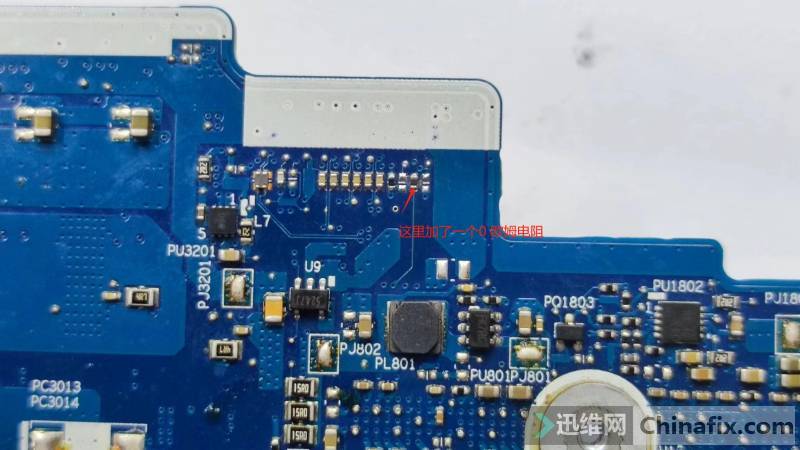

然后又发现这个位置掉了一个电阻 ,于是去找了个料板来。
但对比了一下图纸,发现这个不会影响显示,但我还是补了电阻

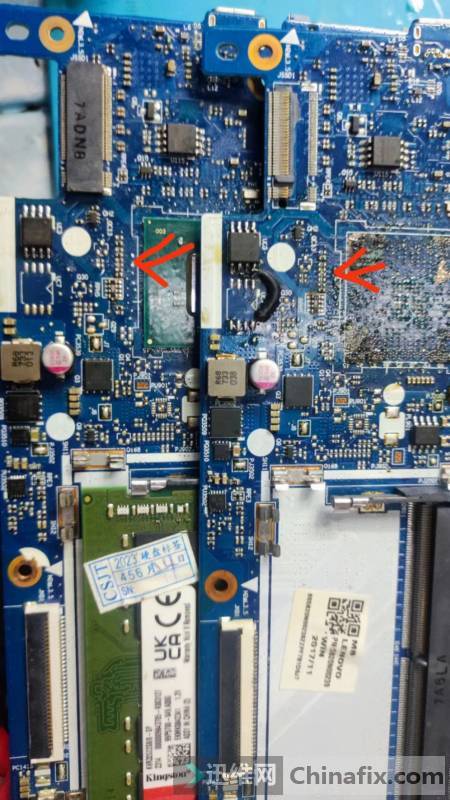

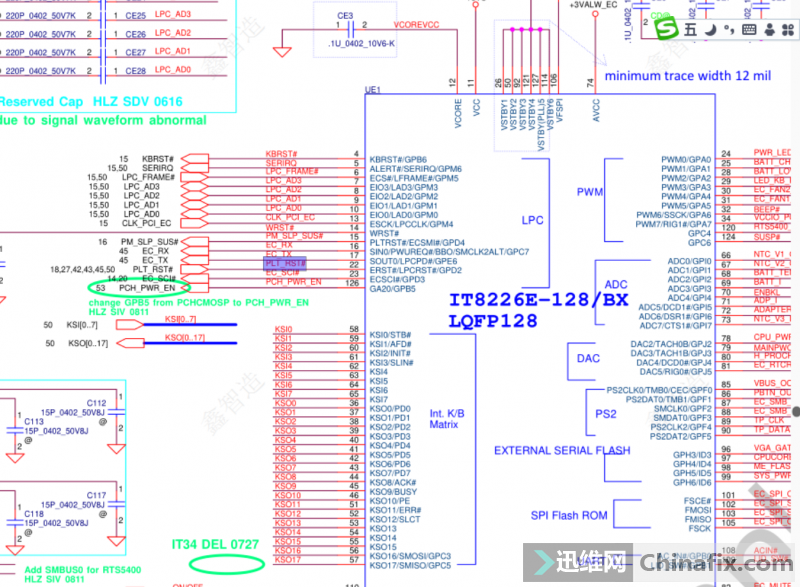

既然有料板,就直接换个EC 吧。
换了EC 故障依旧。然后又仔细对比,发现有些电阻居然不一样。

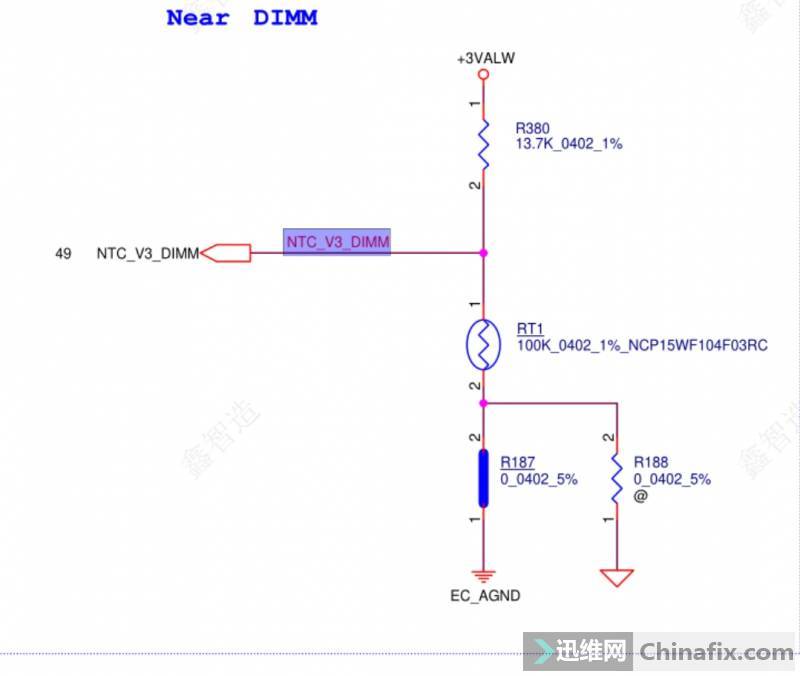

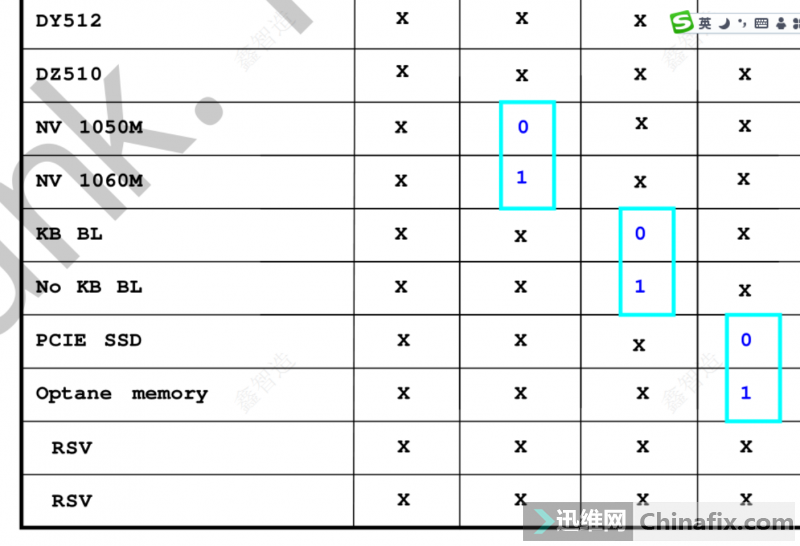

看一下这个电阻的定义。

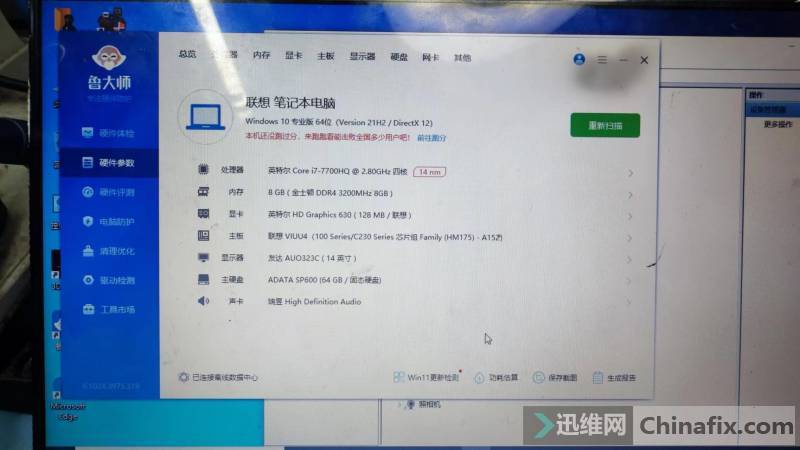

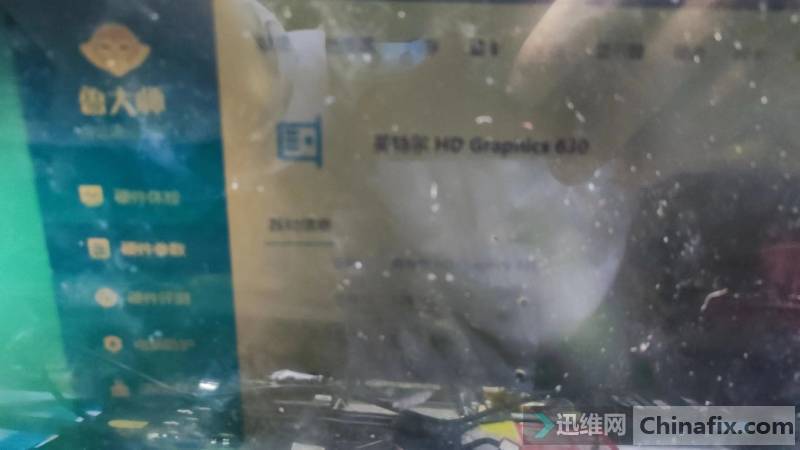

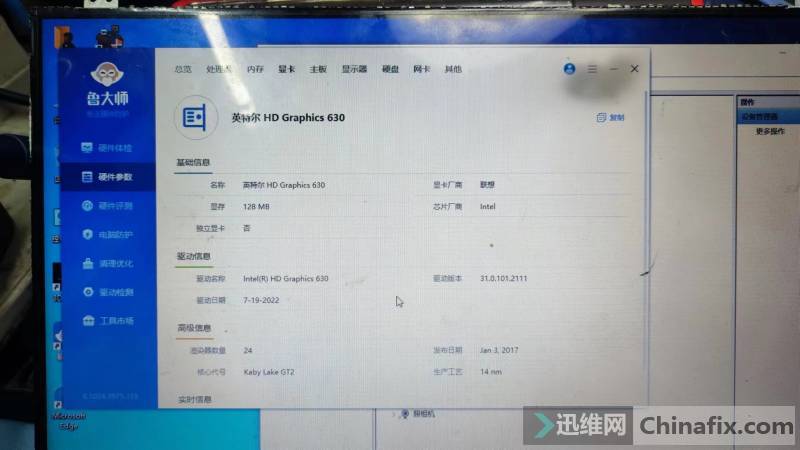

按道理,我这个1050m的应该是为低的,不知道为什么为高。想了一下,不管了,先进系统再说,这个时候接nvme 的M2硬盘 ,发现主板不识别,然后就接了一个sata 硬盘,借着手电的微弱的灯光,发现电脑只有集显。

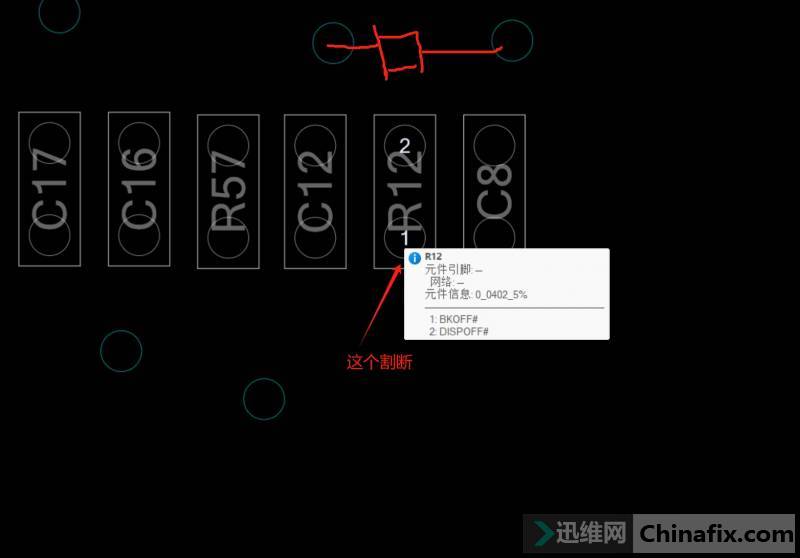

实在操作不方便,下狠手了,把亮度控制,直接割断,直接拉了一个供电过来(这是错误的操作,供电和信号是不能直接拉的,至少要串个100 欧姆以上的电阻)
开机进系统,先看下是不是都正常。
既然只有集显,那就看下独显为什么找不到。先打值,阻值正常,测试供电,1.8 ,核心,显存,1.0 都有,打晶振波形,都正常,然后量复位。
发现显卡没有复位。

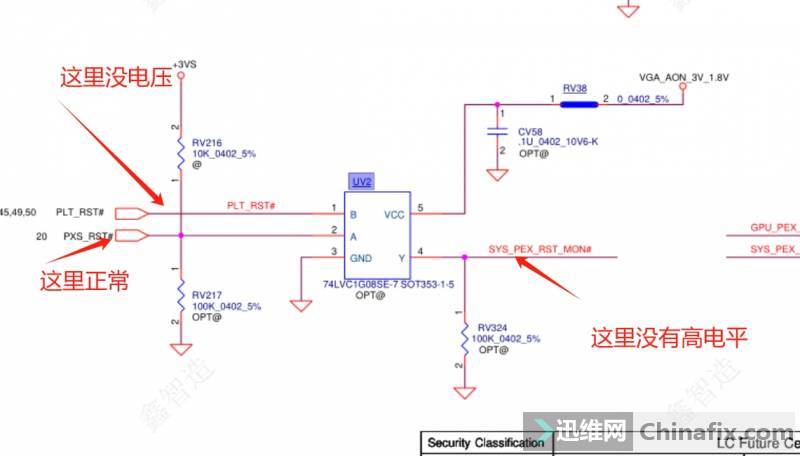

发现是PLT_RST# 不正常导致没复位,然后对这个位置打值。
最后确认是读卡器,拉低了复位信号,这个复位信号不正常,也会导致nvme 固态硬盘主板不认。
进系统测试,一切正常。这个板子,一共修了我一天半的时间。
电路都正常后,把电路恢复为出厂设计。
|
