机器型号：联想Y470

　　故障现象：插电大短路、电流5A、笔记本无法开机

　　维修方法/过程：

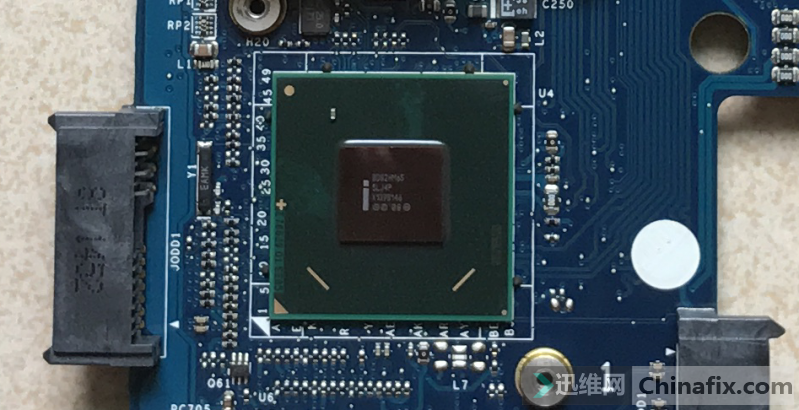

　　接修一台联想Y470笔记本，外面用一张纸包着一个芯片，一看是桥：BD82HM65 SLJ4P，用户说是给另一家电脑店修过了，说没修好要换主板才行，所以拿给我看看能不能修好，桥是从机子上拆下来的原桥，坏的几率是99%。纸条上是这样写的。

　　从文字分析一开始肯定是大短路，因为适配器一闪一闪保护起来，这种大短路一般不会烧桥，大电流直接从某个公共点的电容流到GND了，桥的烧坏很有可能是后来修坏的，而如果维修过程中把CPU和桥共用的电压总线供电给弄高了那么CPU也不能幸免于难，如果真是这样的话那维修成本就太高了。

　　好了，直接进入主题，先翻下以前的Y470 Y471的维修备忘录：

　　2016年6月24日板号 QIQY2 LA-6884P Rev 1.0 2011-05-13

SR0CH I5 2450M PGA 2.5-3.1/3M
DDR3 4G (2G*2
BD82HM65 SLJ4P
216-0810001 HD6730M 生产日期：1133 独显四周8显存
U36 EC KB930QF A1
U38 ECROM 25L1005A
U5 BIOS 25Q32BVSIG

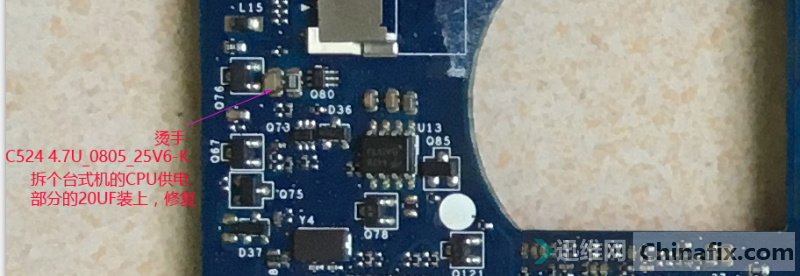

　　陈思强羽毛球球友外号：大师兄，开不了机，插电马上大电流超过5A，经测是公共点大短路，PQ301烫手，拆下量是好的，PQ302(4459 6.5A 30V P-MOS)击穿,更换个(FDS9435A 5.3A 30V 单P-MOS)，用10V 2A烧机，烧机时把PR302拆除，发现JLVDS1附近的一个电容烫手，C524，4.7U_0805_25V6-K，拆下量果然是短路了，更换个，修复。待机电流上电一瞬是0.024，马上到0.021，电流到1.4A时显示，后稳定电流1.6。大概位置看高清图：

　　2017年3月12日，远华电脑，插电马上大电流超过5A.

　　板号 PIQYO LA-6881P Rev 1.0 2011-02-14

　　DDR3 4G*1 双面16片 RAMAXEL 记忆科技(深圳)有限公司旗下的内存品牌

SR0DN i3 2350m 2.3G
BD82HM65 SLJ4P
N12P-GT-A1 1138A1
U36 EC KB930QF A1
U38 ECROM 25L1005A
U5 BIOS 25L3206E

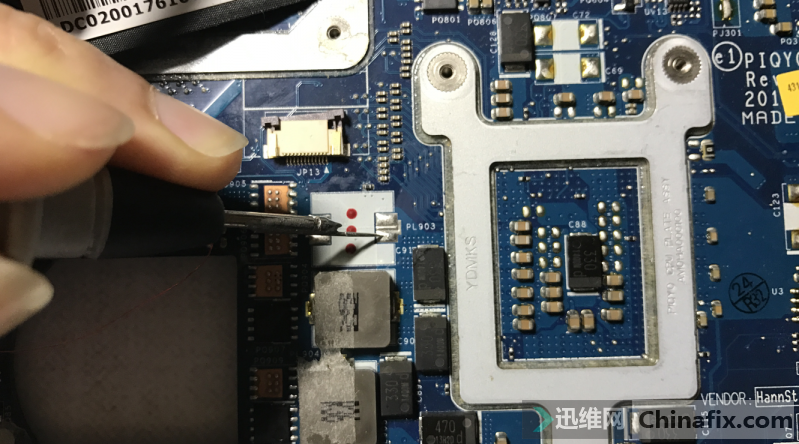

　　这个板和上一个的独显芯片不同，其它元件位置号基本一样，这次不是简单的C524问题，因为这电容已经被上家拆去了(秋池电脑)，PQ302(AO4409 SOP-8 MOS场效应管 P沟道 30V15A)击穿，用10V2A烧机发现这里发烫，PC902 PC903两个中有一个是短路了，10UF 25V的贴片电容，拆个台式机的CPU供电部分的22UF装上，修复。这时的待机电流是0.019很标准。触发电流到1.5A左右亮机。位置看图示：

　　从这里开始是今天的维修内容，大概的硬件情况如下：

　　板号 PIQYO LA-6881P Rev 1.0 2011-02-14

SR04J i3 2330M 2.2G
DDR3 2G*2 三星双面8片
750G西数

　　其它元件同上，PQ302(4459 6.5A 30V P-MOS)击穿，打算更换个(FDS9435A 5.3A 30V 单P-MOS，我以前买了500个)，但是现在暂时不装上去，因为烧机时可以隔开前级，等解决好公共点大短路后再装上去。C524已经被上家撬掉了，焊盘上桥右下角少一个0欧姆电阻，这个是从以前的图中仔细看发现的，有可能是上家做的手脚。

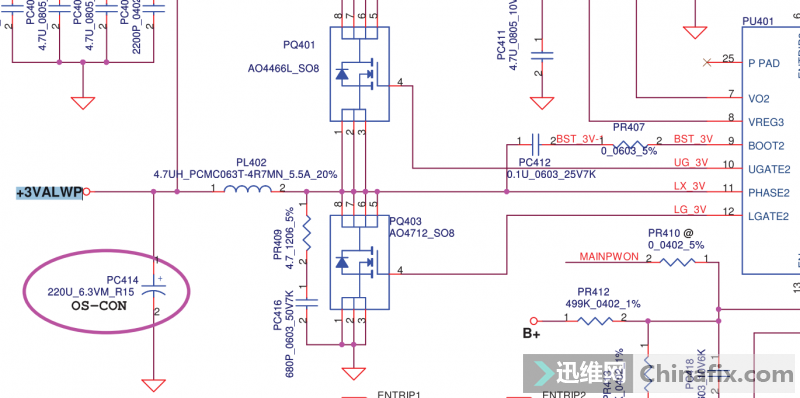

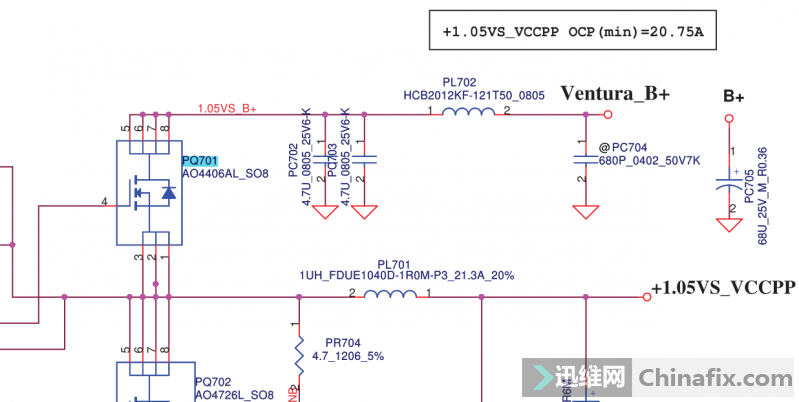

　　用10V2A烧机电流并不是5A大电流了，400mA左右，这下有点难办了，发现C922 330UF 2.5V有点温度，这是不正常的，平时固态电解电容在合理的耐压范围是不可能有温度感觉出来的，用表一测果然电压有9.7V，是+1.05VS出问题，这样的话CPU和桥都被高压烧坏了。(这电压也到显卡的，估计显卡也坏了，后来发现显卡不是这个供电，没事)，能够量到9.7V电压肯定想到的是上管击穿10V烧机电压直接走下来喂！来到电路图的这里：

　　PQ701 AO4406A击穿，换。这时再烧机就没有电流了，解决了公共点问题后就接上刚才的PQ302用可调电源试机，19V输入，电流100mA左右，这个待机电流也太大了。先测量3 5V的待机供电，果然一个是0.74V 一个是1.48V都不正常，同时断开PJ403 +5VALWP PJ402 +3VALWP时，+5VALWP和+3VALWP电压正常，接上PJ402电压也有3.3V，证明3.3V的后级没问题，这时的待机电流是0.019A很标准。

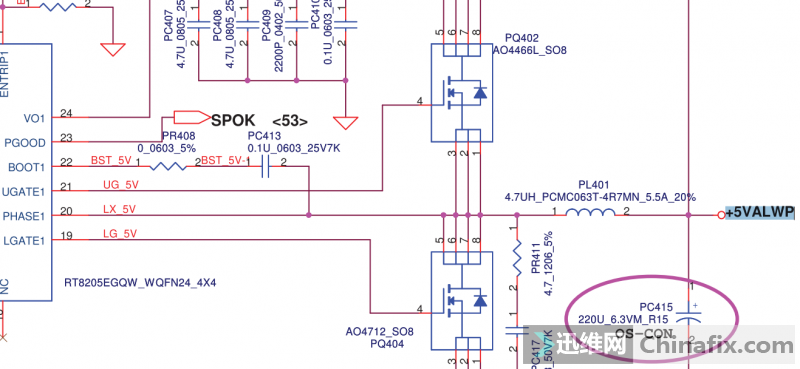

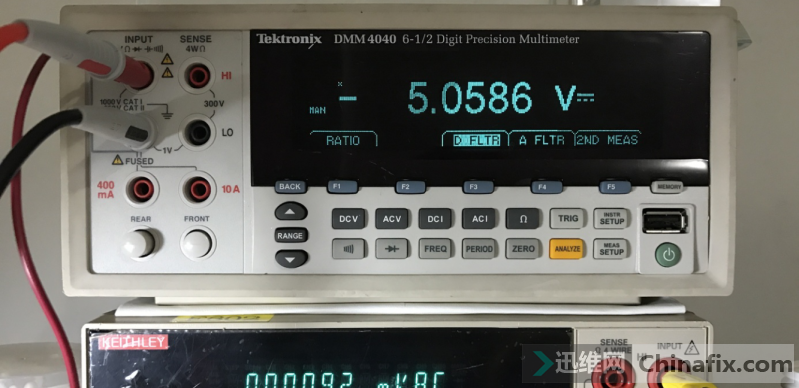

　　接上PJ403 5V变成1.48V 3.3V变成0.74V，证明5V后级有短路或电容不良，用5V 2A烧机发现后级并无短路，换电容PC415 220UF 6.3V，不行。加焊51125不行，示波器测发现5V的下管G极只有178Hz左右不正常，3V的下管G极有21KHz左右正常，上管同样的情况，0-24V左右的波。万用表测量+5VALWP电压是准的：

　　但是用示波器就发现问题了：

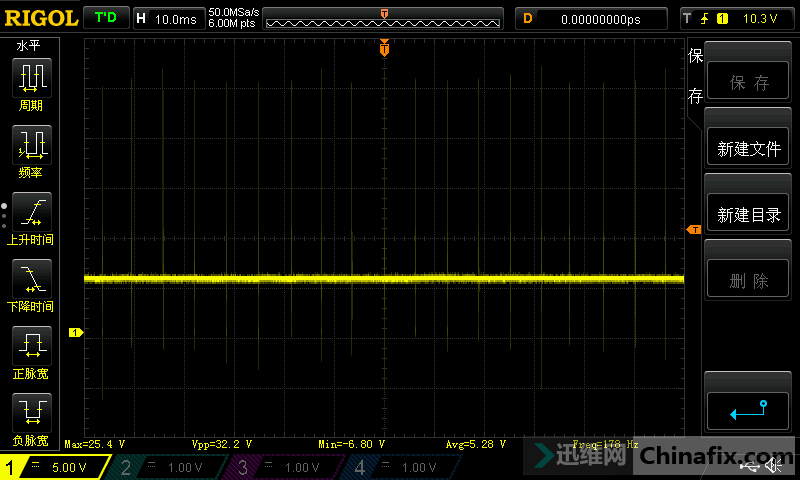

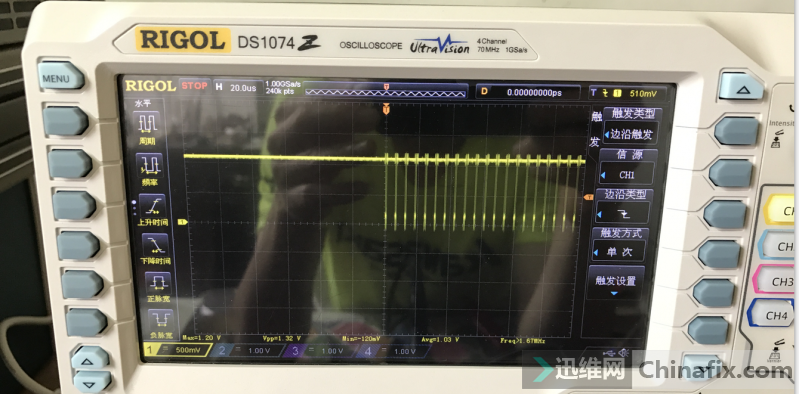

　　5V上管G极波形频率不够只有178Hz左右不正常

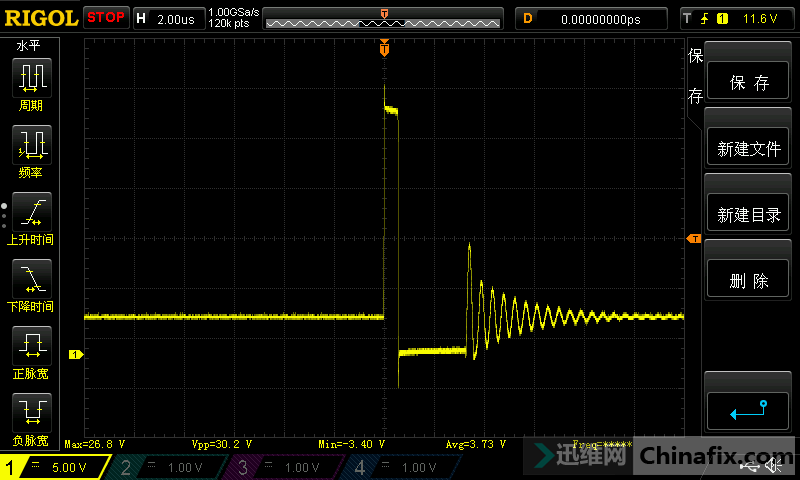

　　拉宽后看单个是这样，挺标准的跳脉冲式PWM。

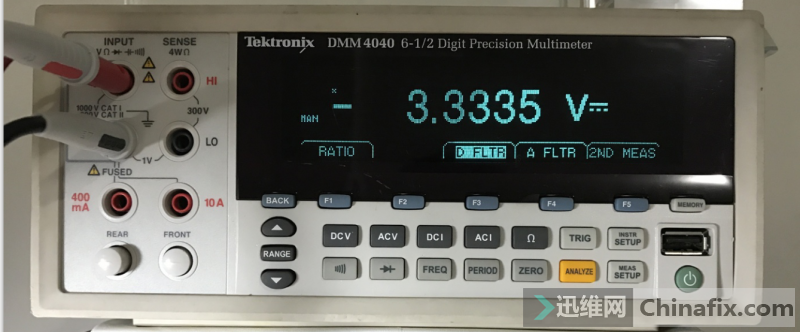

　　万用表测量+3VALWP电压是准的：

　　用示波器测上管G极：

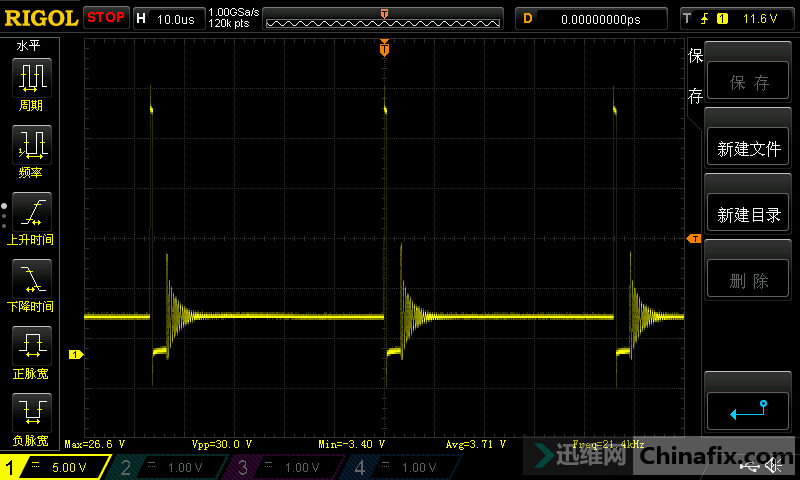

　　3.3V上管G极波形频率21KHz左右算正常

　　拉宽后看单个是这样，挺标准的跳脉冲式PWM

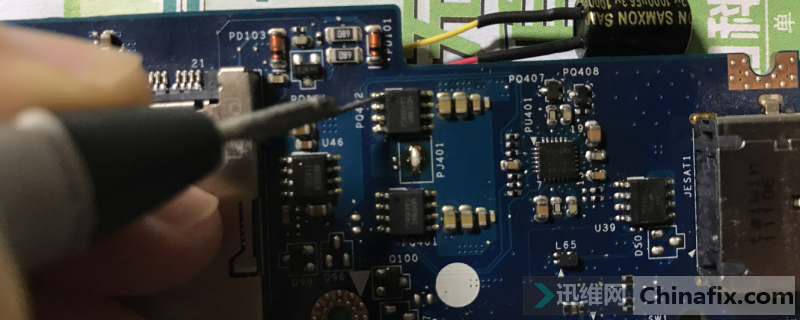

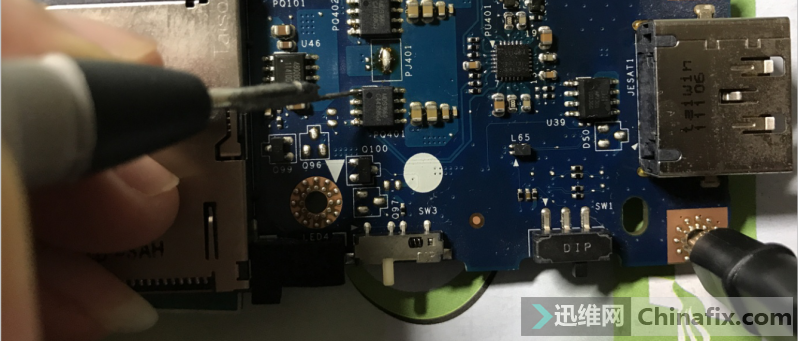

　　经分析极有可能是芯片TPS51125(板上原芯片是51125，电路图上是RT8205，一样的，可以互换)不良引起，换芯片后还是一样的效果，看来不是芯片的问题。后来又发现表笔触碰PQ407的G极时，3 5V电压输出就会变正常，不正常的时候会一直有高频噪音，可调电源显示的电流是120mA左右，查PQ407，不正常时D极为0.7V，正常情况下要么是0V要么是4.16V才对，换PQ407后一样不行，换PQ408也不行，恢复原样。把PQ407拆除不装了，每次上电都可以正常的出3 5V了，这时5V上管G极波形频率227KHz左右正常了，3.3V上管G极波形频率21KHz左右正常没变，原TPS51125是好的。

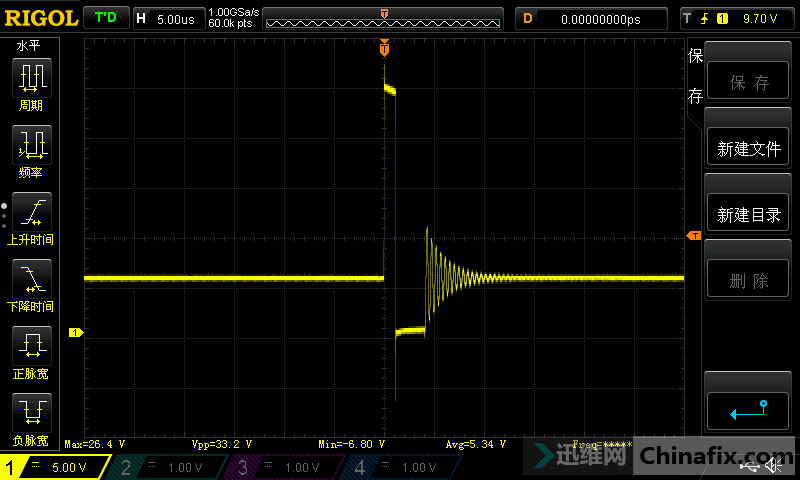

　　5V上管G极不正常时的波形是这样的，很乱，我分析是因为不断的接收开启和关断信号造成，处理的方法是把开启信号稳定下来。

　　拆除PQ407不装就是去除ACPRN和EC_ON的干扰，让3 5V的PWM输出保持正常。当5V的电压稳定下来后，上管G极(PQ402)的波形应该是这样，频率227KHz左右。

　　修到这里算是把待机3 5V修好了，下一步就轮到把桥装上去了，桥还是用客户原来的桥，装上后待机电流0.026A算正常，没装桥前32.768是不起振的，装上后测量标准的32.768KHz出来了。

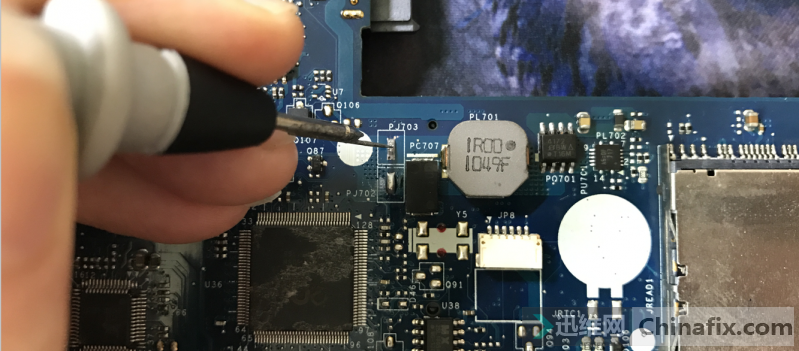

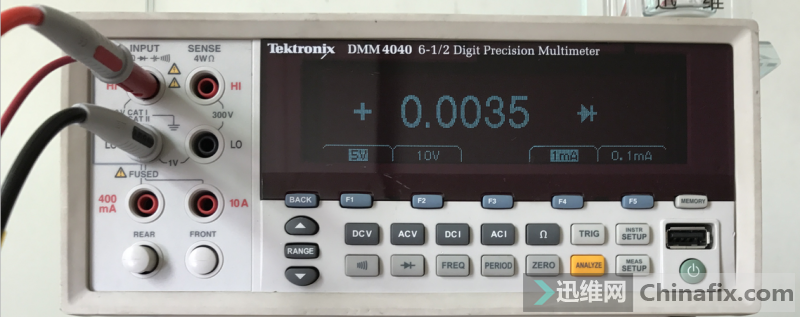

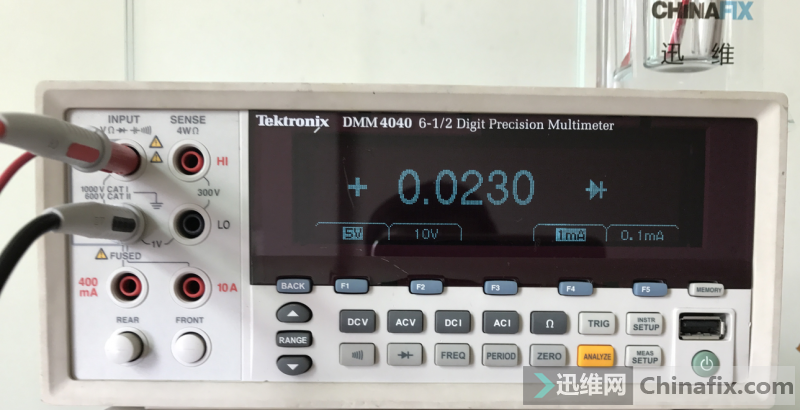

　　可以触发，电流到0.6A，内存供电1.57V正常，两相的独显供电+VGA_CORE有0.92V正常，PL601上测+VCCSAP无电压，PL502上测+1.8VSP有1.8V正常，PL701上测+1.05VS_VCCPP无电压，PU701(A5=DD RT8209BGQW RT8209AGQW)的开启是SUSP#由EC发出正常高电平，已经有2.7V，换个RT8209(A5=DF)不装CPU时电压有了1.08V正常，不装CPU时电感后端的二极体值是0.023，装上CPU后二极体值是0.003 (我换了个好的CPU上去测量是0.01左右的二极体值)原CPU有99%的几率被高压烧坏。装上CPU后测得此电压是1.056V，很标准。

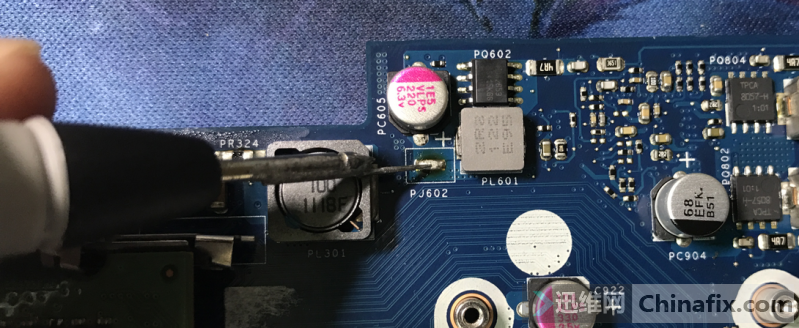

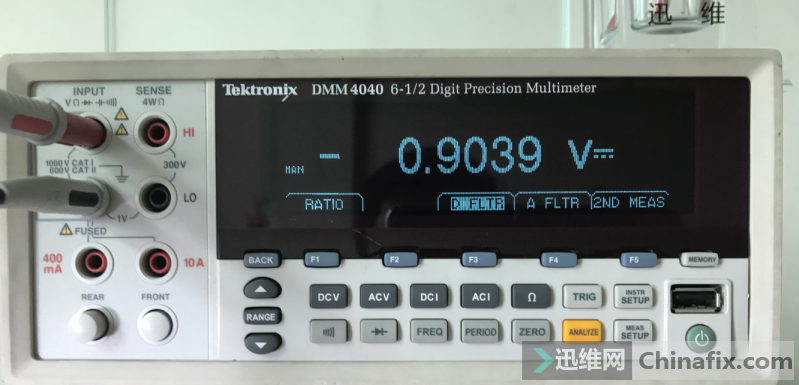

　　有了正常的+1.05VS_VCCPP以后，PU701就会发出高电平的PG信号：VCCPPWRGOOD，送给PU601作为开启+VCCSAP的信号，这时测PL601上电压已经有了标准的0.9V，至此除了CPU核心供电和集显供电之外，其它电压都已经出齐了。

　　下面的工作就到换桥和换U了。换桥，待机一样的0.026A正常，电流一样到0.6A左右，CPU供电无，PU901 ISL95831 7脚 VR_ON 3.3V正常，换U也是一样的效果，量一下SVID看看，先测量芯片4脚SVID_SDA：

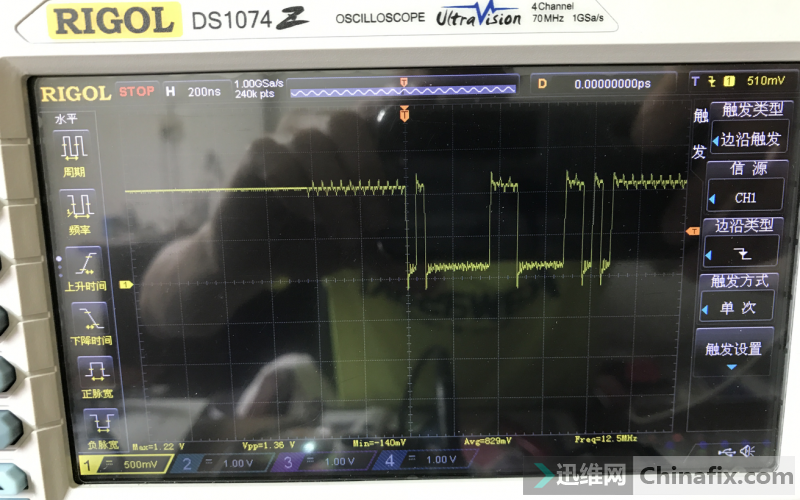

　　拉宽后看到每个段是这样：

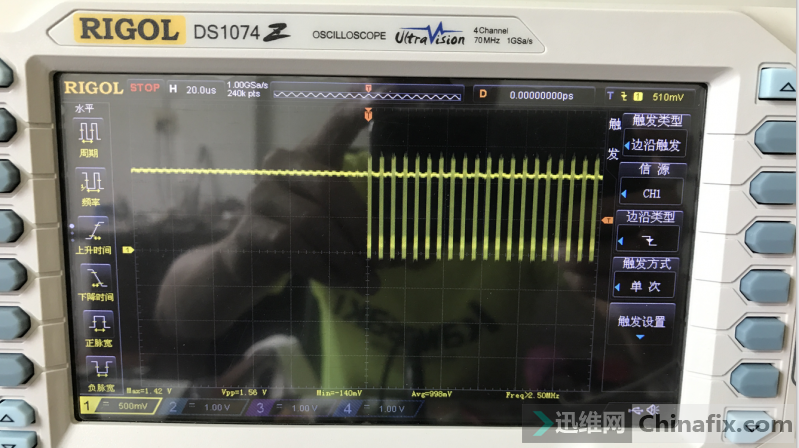

　　再测量芯片6脚SVID_SCLK：

　　拉宽后看到每个段是这样：

　　很标准的时钟味道。

　　再测量芯片5脚SVID_ALERT#：

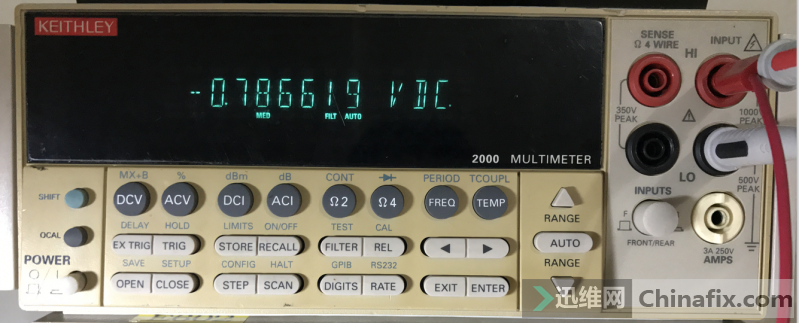

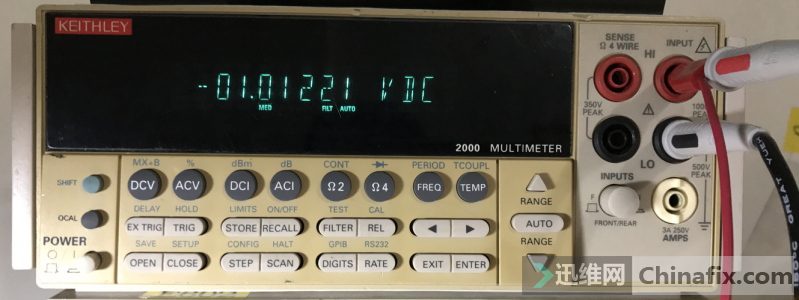

　　从触发后就一直处于高电平1.07V的状态，不正常，正常是应该有下拉的动作的，从以上波形分析应该是有了SVID的动作，至于是否有效未知，刷BIOS看看，刷完BIOS效果一样，拆除95831芯片24脚PROG1上连接的PR943 590_0402_1% 测量阻值是1.68K欧，图纸上标示是590欧，怎么相差这么大？不过请放心这是控制输出电流两相总共54A的，符合这款的设计，这时CPU供电是1.096V就是论坛说的VBOOT=1.1V，起码说明外围元件没问题，问题出在芯片或CPU身上，极有可能是95831的VID模块坏，订95831芯片回来试试。芯片回来后装上，触发上电第一次是要重启一次的属正常现象，电流直上到1.3A时亮机，从触发到亮机时CPU核心供电的变化是1.16V--1.14V--0.79V。

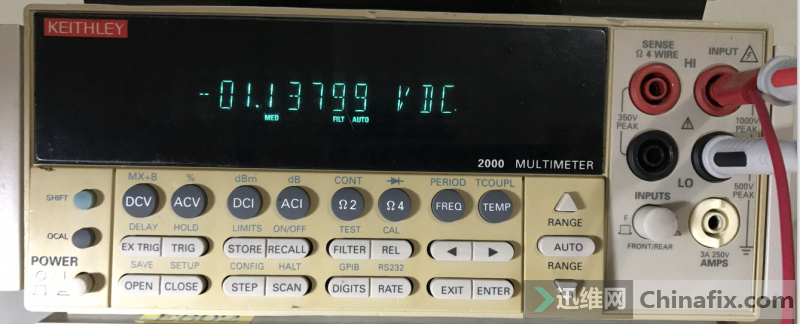

　　在钽电容C115上测得的+VGFX_CORE 集显供电的变化是：1.01V-0.45V。

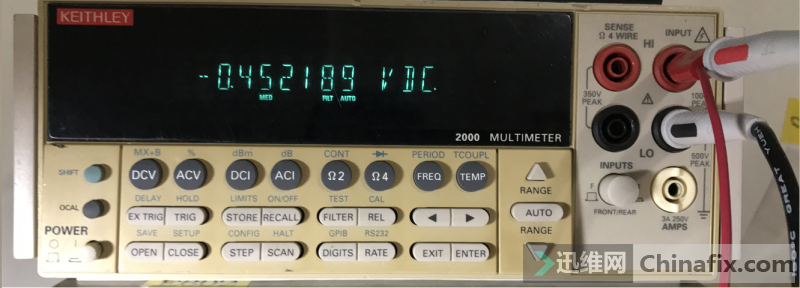

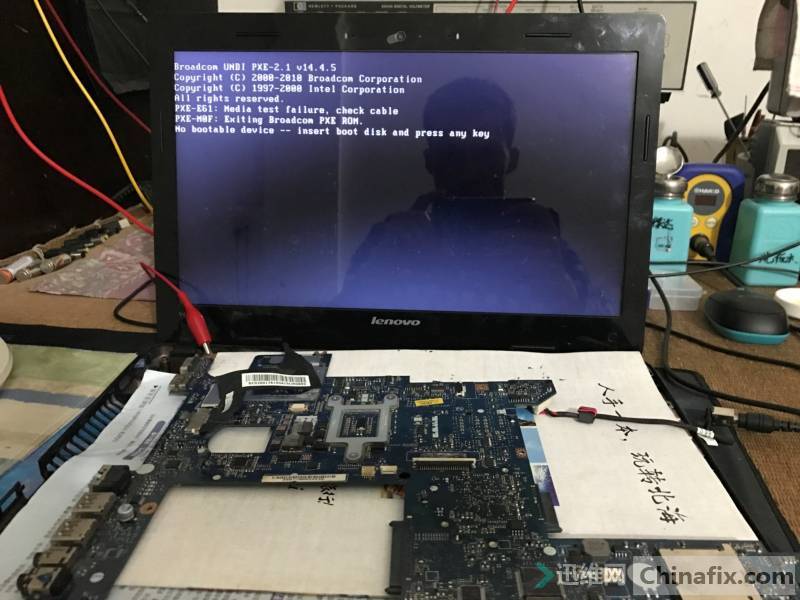

　　至此，联想Y470笔记本无法开机插电大短路故障维修结束。
