技嘉GTX1060-5G显卡维修经验
作者: 佚名  日期:2024-06-25 11:25:18   来源: 本站整理

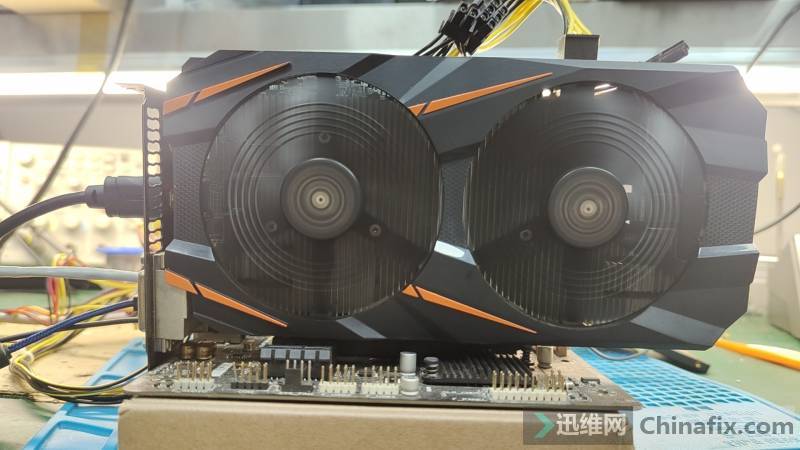

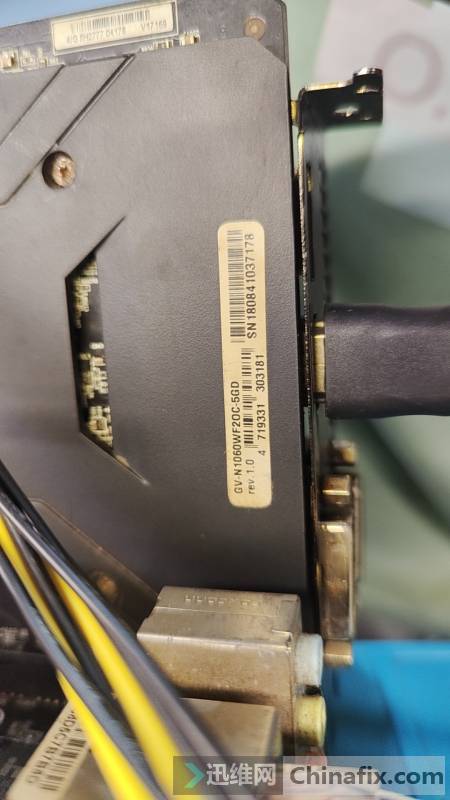

显卡型号：GV-N1060WF2OC-5GD REV1.0

故障：不显示（能通电）

拆机检测：初步断定电压不全

失踪人员回归！技嘉1060-5g维修经验分享！



N卡供电顺序：12v-3.3v-5v-1.8v-0.8v-1.0v-1.5v

分别是：12主供电-3.3主供电-5v转换-1.8aon供电-0.8核心nvdd-1.0pex总线-1.5FBVDD显存


根据供电顺序排查：PEX会掉，显存1.5v没有

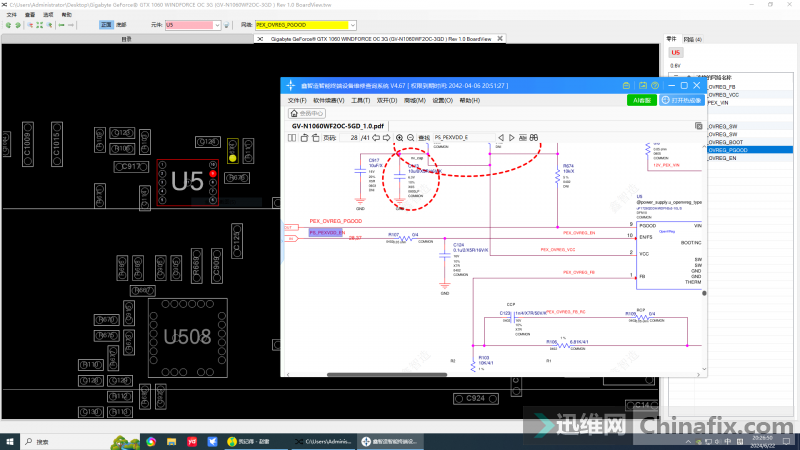

定好芯片，首先换掉U5(up1728q），效果有转变，pex有了

失踪人员回归！技嘉1060-5g维修经验分享！


（如图）


在稳定PEX供电之后，发现显存供电还是-无

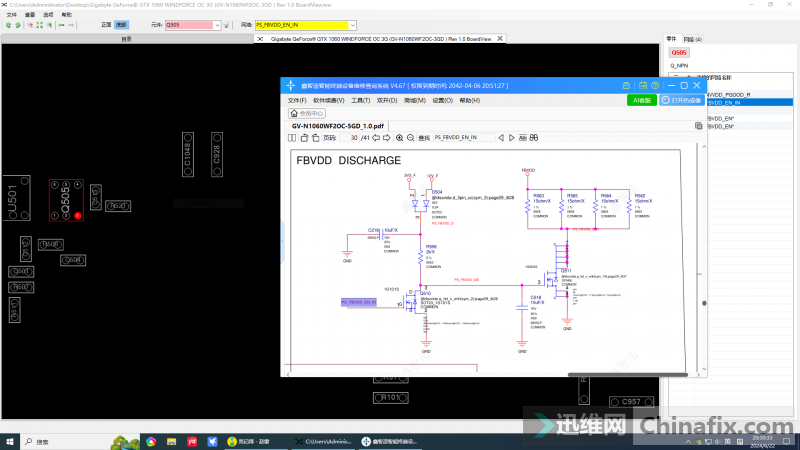

查找电路发现，FBVDD供电开启供电-无

失踪人员回归！技嘉1060-5g维修经验分享！


（此图为保险电路，全部没装，不影响供电产生）

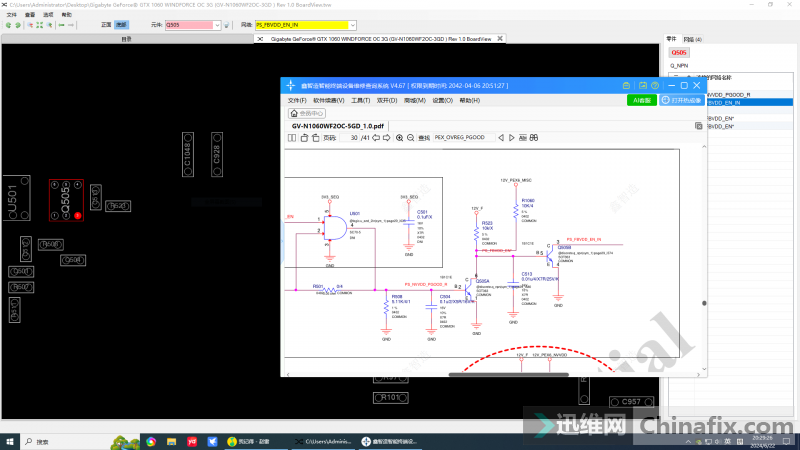

之后，发现Q505为双三极管控制电路

在测前端供电开启正常，检测电路没有问题，导通正常

故拆除，但仍未产生FBVDD EN供电

失踪人员回归！技嘉1060-5g维修经验分享！



且这部分电路大部份原件未装

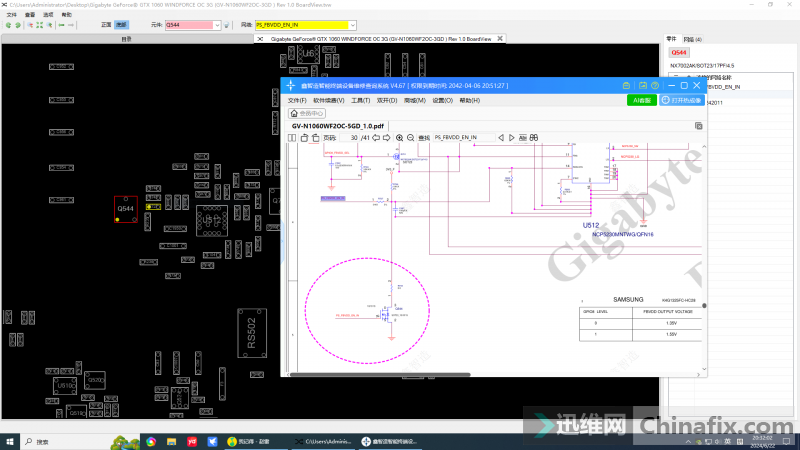

再次排查，发现Q544损坏，导致电压被拉低

失踪人员回归！技嘉1060-5g维修经验分享！




拆除Q544后，上电测试，点亮

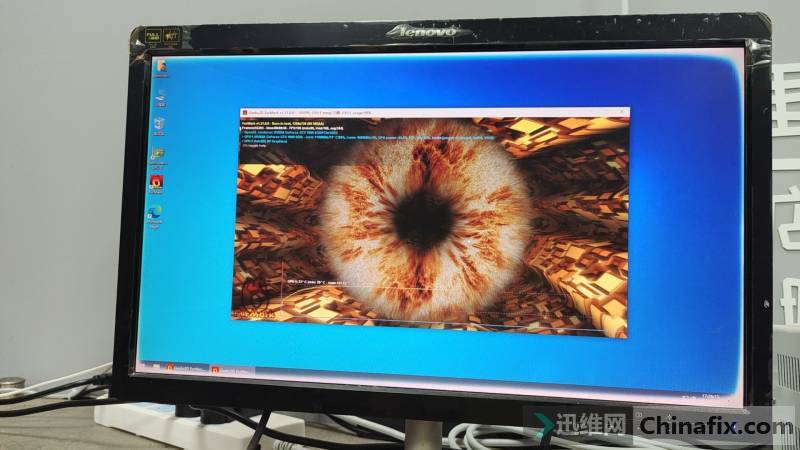

组装-软件-测试-维修完毕

失踪人员回归！技嘉1060-5g维修经验分享！



失踪人员回归！技嘉1060-5g维修经验分享！




总结：这个型号的显卡，保险电路基本没装

在供电电路上，PEX总线供电-显存供电容易出问题

且属于设计通病（5张显卡同一个问题）

最后，感谢大佬观看！谢谢！
