基于CM6800的ATX电源维修

作者: 佚名  日期:2024-06-30 08:44:37   来源: 本站整理

 最近闲来无事在某鱼上淘了个坏的海盗船的GS600电源,想着修不好就留着修好了就卖掉,毕竟600W的功率对付目前主流平台还是绰绰有余的。于是二话不说直接付款购买。


到手之后发现成色较差,内部聚集了非常多的灰尘、棉絮、烟灰的混合物,于是吹风机加洗板水伺候,先给电路板清洗干净,方便查找故障。

首先说一下结论,结论就是修好了,什么配件都没用上,一根飞线搞定。但是找到这个问题几乎花费了我两个下午的时间。

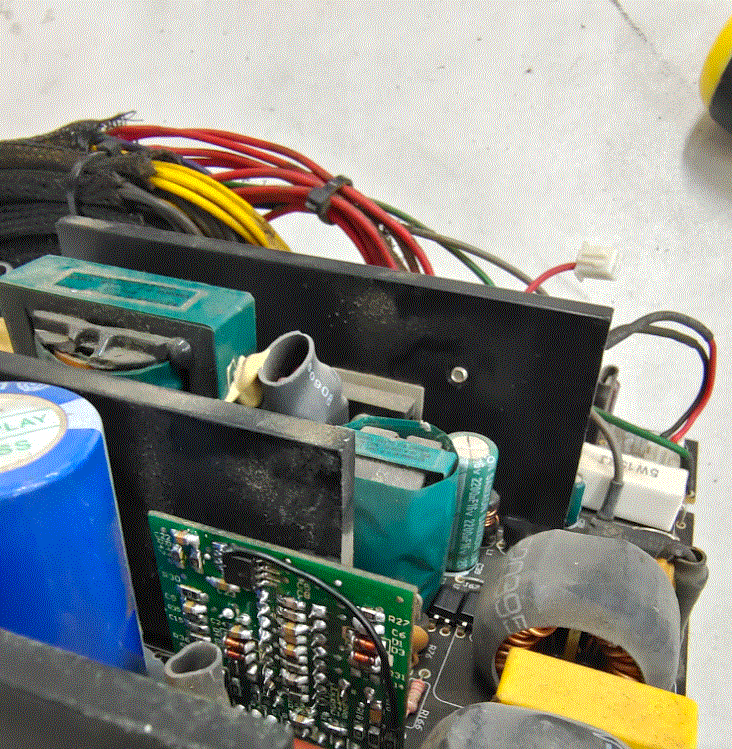

就是图中的这根飞线。

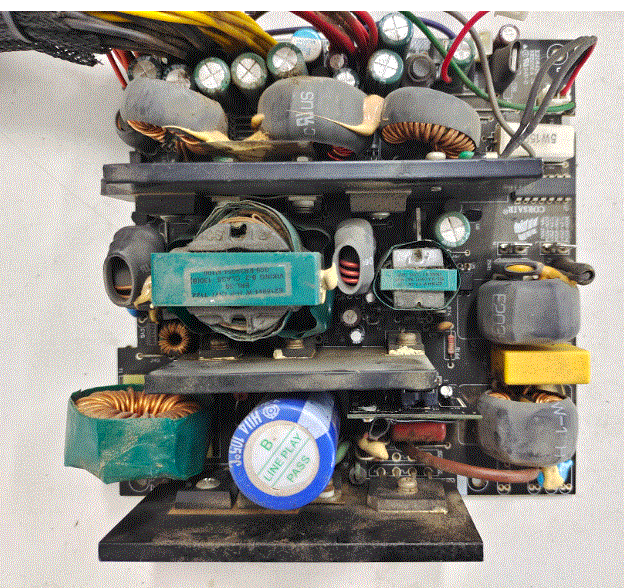

下面是这块电源的正面图

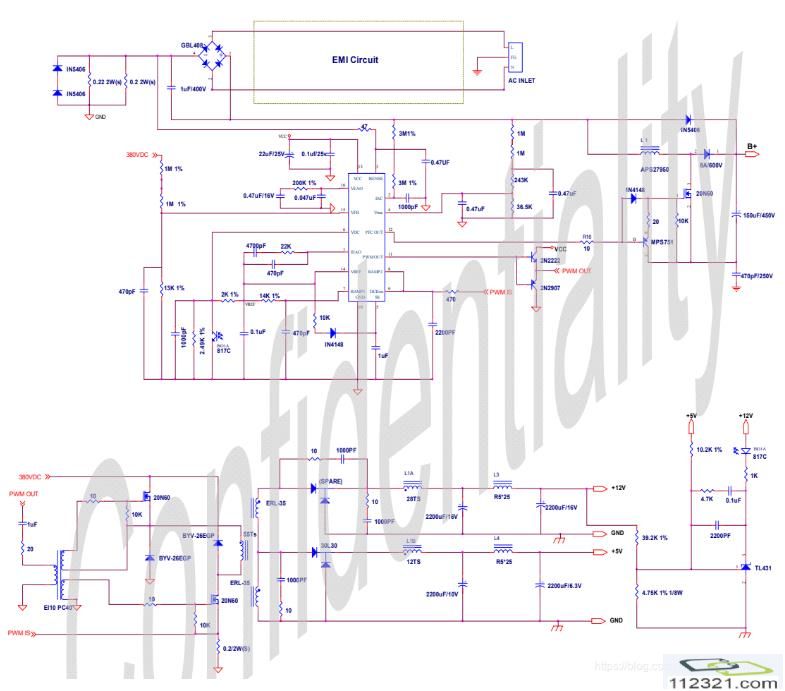

从图中可以很明显的看出这个电源是主动PFC+双管正激+磁放大结构。想着前面有做过类似方案的电源,修复它应该不困难。仔细观察控制小板,发现采用了一片CM6800TX控制芯片,这也是前几年LLC架构没有流行的时候的常用控制芯片。得益于双管正激结构的可靠性能,在次级使用DC-DC变换器的情况下这种结构的电源还是非常可靠的,在电源用料不是太差的情况下输出电压精度、纹波表现都还不错,只是效率稍低,后被谐振变换器取代。其拓扑结构基本如下图所示


在了解了电源的基本情况后便着手开始维修。先测量保险丝,保险丝没有熔断,随后测量初次级所有功率器件(整流桥、MOS、输出整流二极管),发现都没有击穿。此时心想是不是辅助电源损坏,导致电源不能工作。小心翼翼地插上电以后发现辅助电源正常输出了5V待机电压,同时测量了电源初级的控制器供电电压,也有16V,完全正常。

这时开始怀疑是不是CM6800TX损坏不能输出PWM波。随后我把控制小板拆下,给CM6800TX单独供电,发现其14引脚有7.5V参考电压。随后测量7号引脚,有一个三角载波。由于双管正激部分采用电流模式控制,并没有在8号引脚上测量到三角波。这时我还是无法判断问题出在哪里,决定先代换一个芯片试一下,直接下单付款,到这里一个下午过去了。

两天后,新的CM6800TX收到了,直接代换,通电测试故障依旧。这个时候我开始怀疑是不是次级部分没有给初级输出开机信号,此时我测量了控制开机的光耦,发现光耦有开机信号向初级传递,但是控制器仍然不工作。这时心中略慌,测量了输出电压反馈部分的TL431与PC817,发现没问题但还是胡乱地替换了原机的TL431与PC817,通电后故障依旧。这时想着不会要翻车了吧,我抱着最后一丝希望继续检查控制小板。上面的一个8脚芯片引起了我的注意,因为在CM6800TX的参考设计中并没有出现这个8脚小芯片。根据丝印信息查询到了这个芯片为CM03,内部集成了三个N沟道MOS。于是对着这个芯片和它的周边电路开始研究。

稍微跑了一下线路后发现,CM03其中一个MOS控制整流桥后的馒头波电压采样信号向2号引脚输入,另一个MOS控制PFC的电流环误差放大器的补偿环路电容是否需要短路,剩下一个MOS控制馒头波信号转换成有效值后向3号引脚输入。当检查到3号引脚周边电路时,发现整流桥与3号引脚之间的阻值比参考设计中的的要大得多,这是我开始怀疑是不是CM03损坏,于是把CM03拆除,直接短路3号引脚连接的MOS的DS引脚,继续测量整流桥到3号引脚之间的阻值,仍然非常大,有40多兆欧。这时我开始顺着这个线路测量。测量3号引脚连接的两个电阻,发现与标称值一致,随后仔细检查了这根线路,发现有一处铜箔被腐蚀了,只留下一个小点连接着。于是我在电阻之后与3号引脚之间飞了根线,顺带绕过了CM03的控制,避免CM03中的MOS同时损坏造成返工。

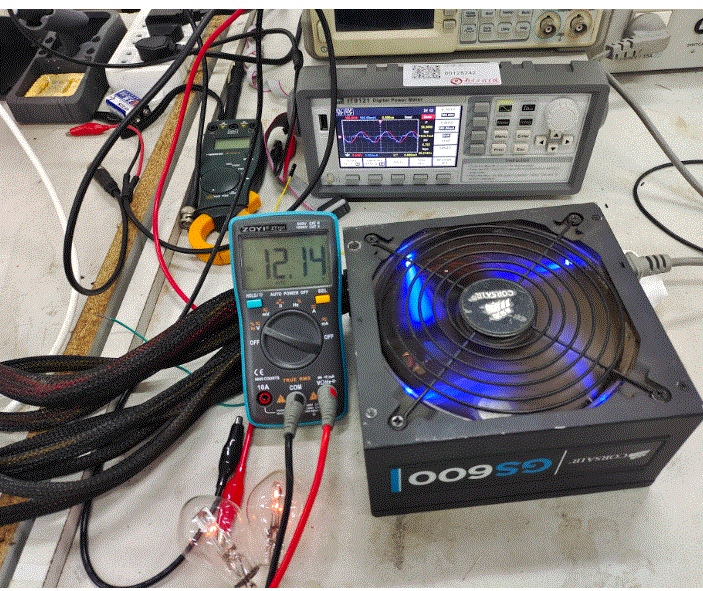

在检查无误后插电开机,发现12V、5V、3.3V输出电压都有了。一个下午又过去了。然后装上外壳带了一点小负载测试了一会儿,还挺稳定,没有出现什么意外,到这里这个电源总算修复完成。.






最后吐槽一下,现在的ATX电源比十几年前那种TL494、KA7500芯片的难修多了,费力不讨好查找故障很费时间精力,需要有一定的耐心才能搞定。
