笔记本常见波形

作者: 佚名  日期:2024-06-01 09:58:23   来源: 本站整理

声明:本贴内容来源于迅维网内他人分享的内容,非本人原创。

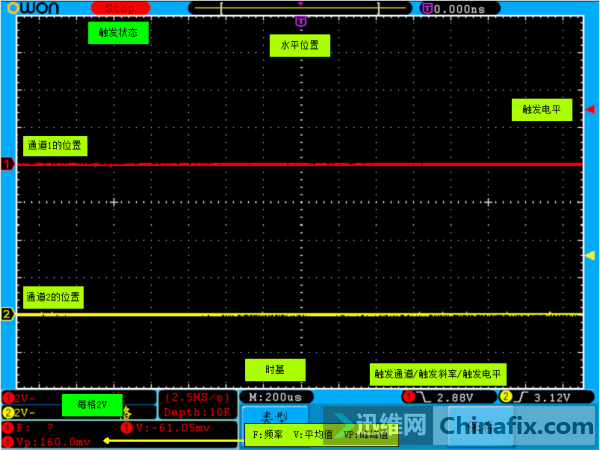

笔记本常见波形

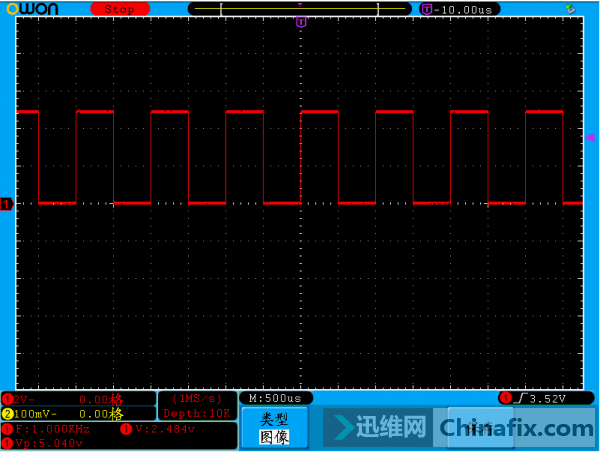

示波器探头补偿要调整好
笔记本常见波形

====================================================================================
====================================================================================
第一部分:PWM电路

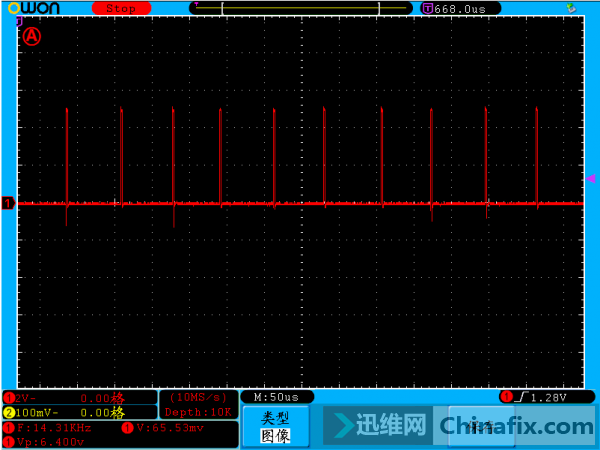

无上管G级波形:
笔记本常见波形

有上管的G级波形:
笔记本常见波形

下管的G级波形:
笔记本常见波形

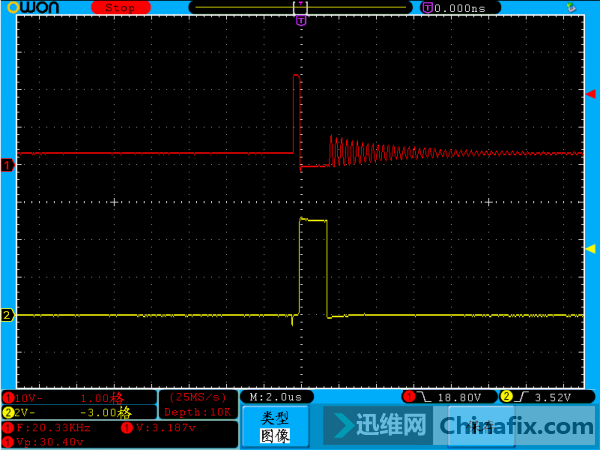

上下管交替导通:
笔记本常见波形

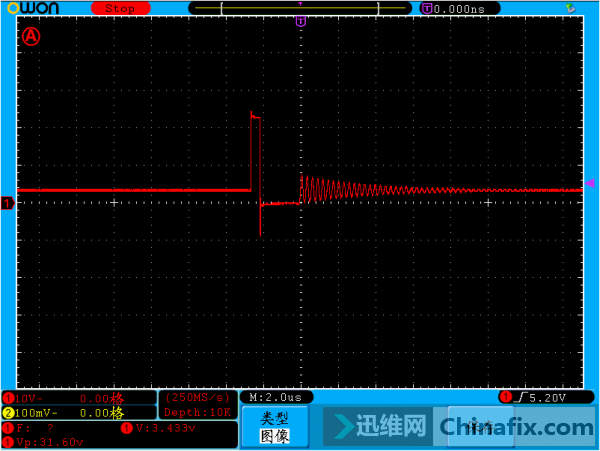

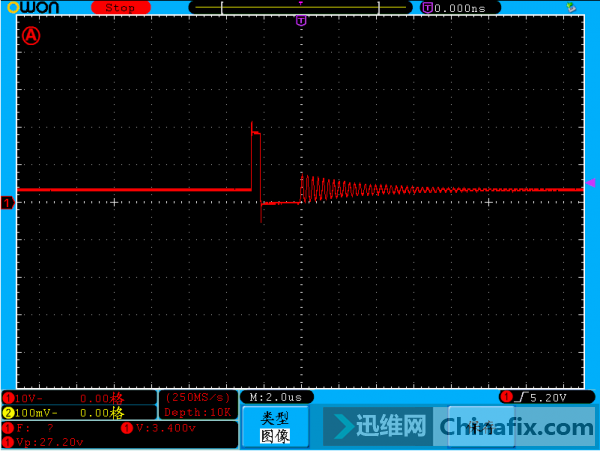

电感前端波形:
笔记本常见波形

电感后端 3.3V和5V
笔记本常见波形




====================================================================================

====================================================================================

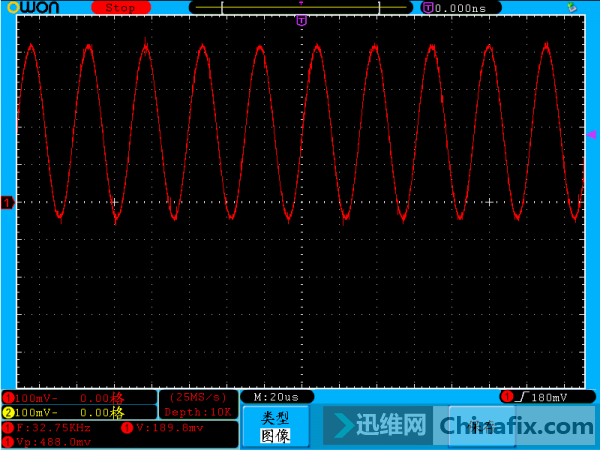

32.768KHZ
笔记本常见波形

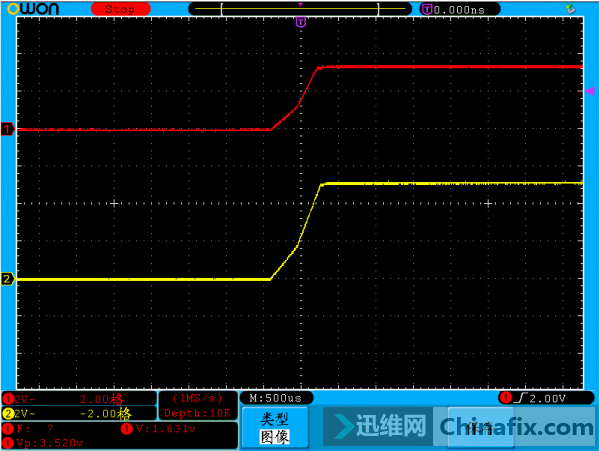

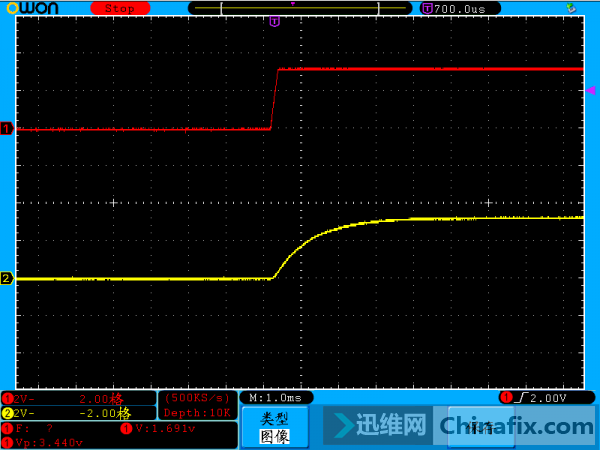

EC延时复位:
笔记本常见波形

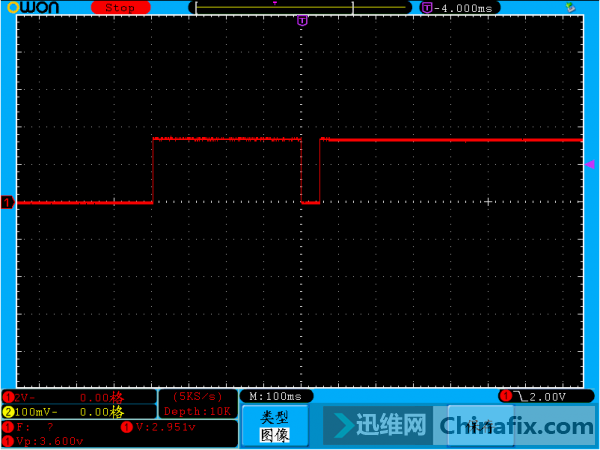

PWRBTN#
笔记本常见波形



====================================================================================
====================================================================================

第二部分:时钟芯片(这个抓波最简单,直接AUTO键,然后默数5、4、3、2、1)

14.318MHZ
笔记本常见波形

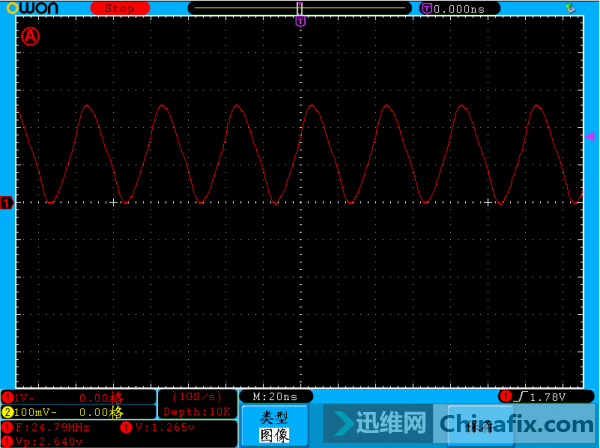

25MHZ
笔记本常见波形

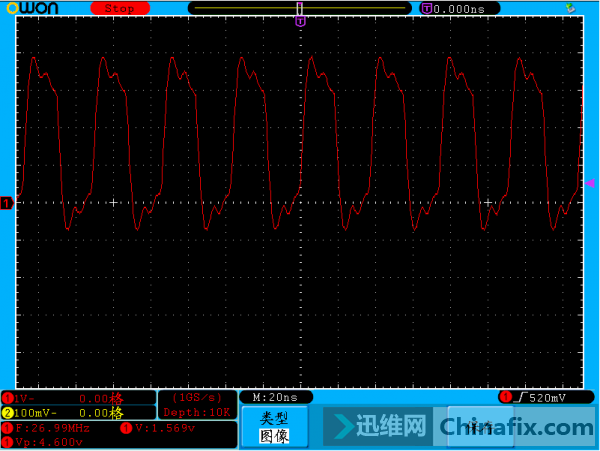

27MHZ
笔记本常见波形

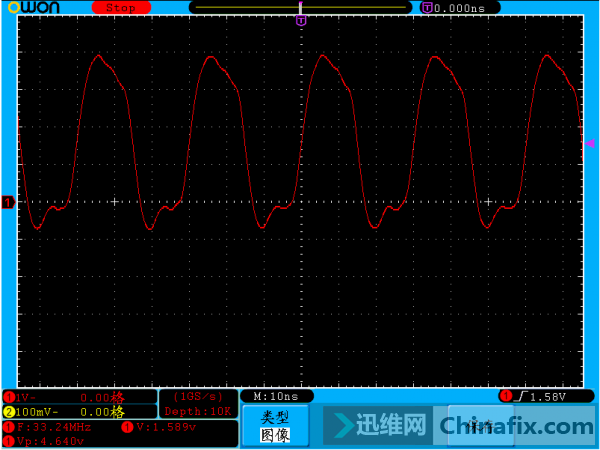

33MHZ
笔记本常见波形



48MHZ
笔记本常见波形

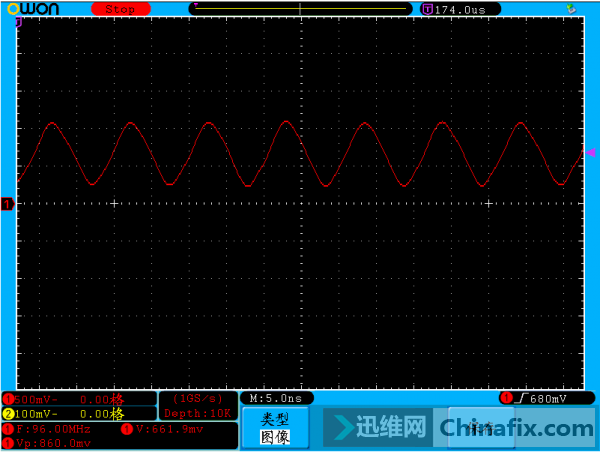

96MHZ
笔记本常见波形



100MHZ
笔记本常见波形



133MHZ
笔记本常见波形



266MHZ(有波形但是不显示频率了,这台100M示波器最大抓到200MHZ)
笔记本常见波形



====================================================================================
====================================================================================

第三部分:ADS#之后

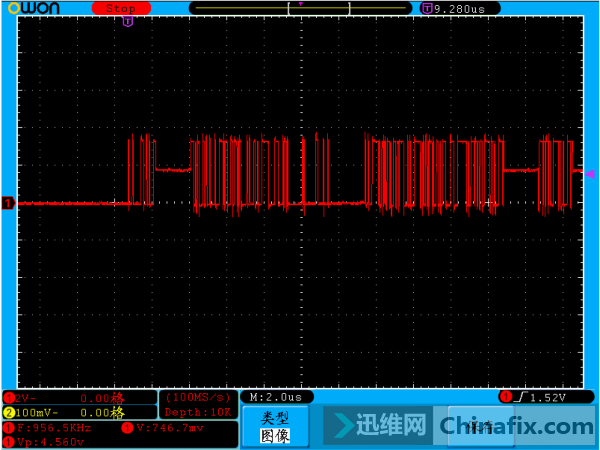

ADS#
笔记本常见波形

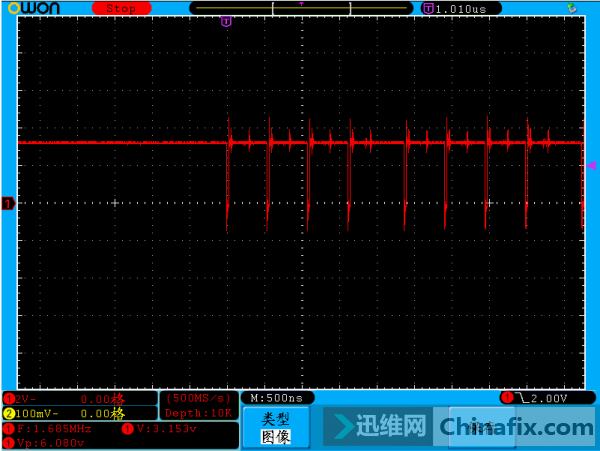

PCI_FRAME
笔记本常见波形

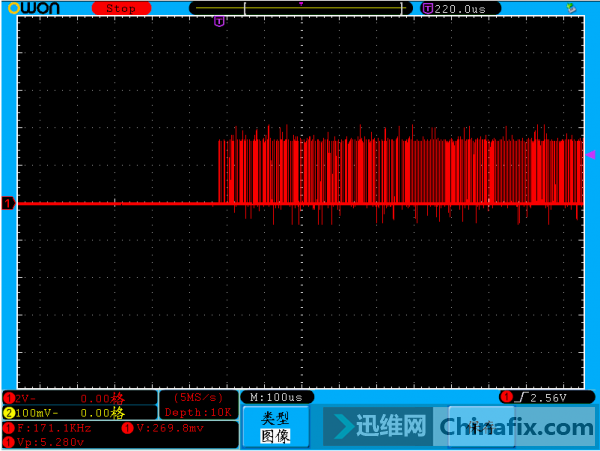

LPC_FRAME
笔记本常见波形

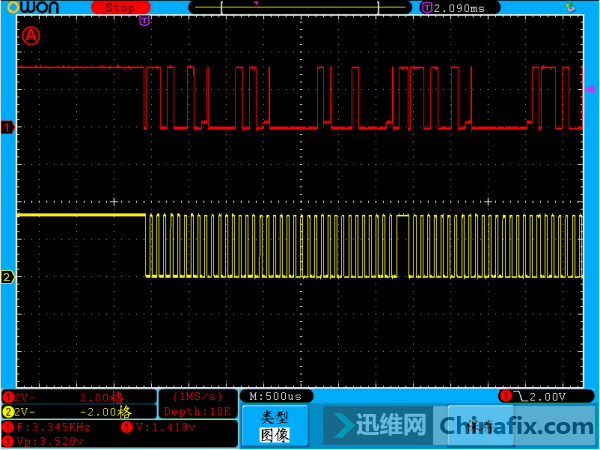

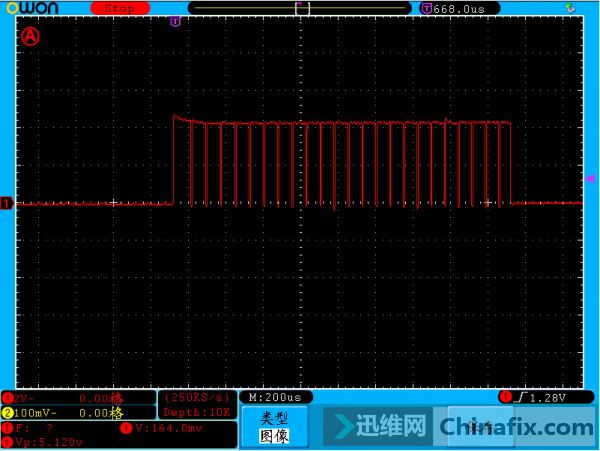

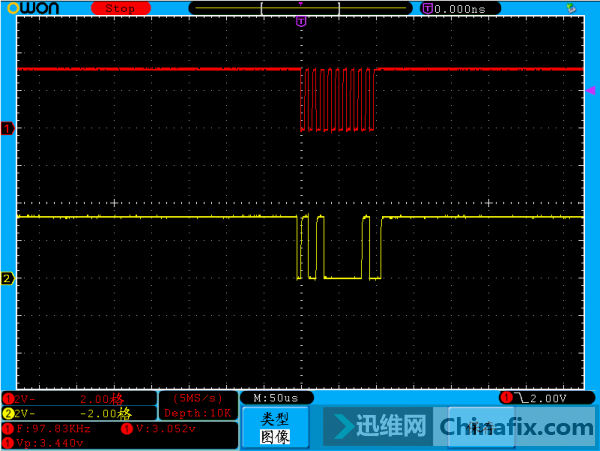

SMBUS(正常3组以上有效)
笔记本常见波形

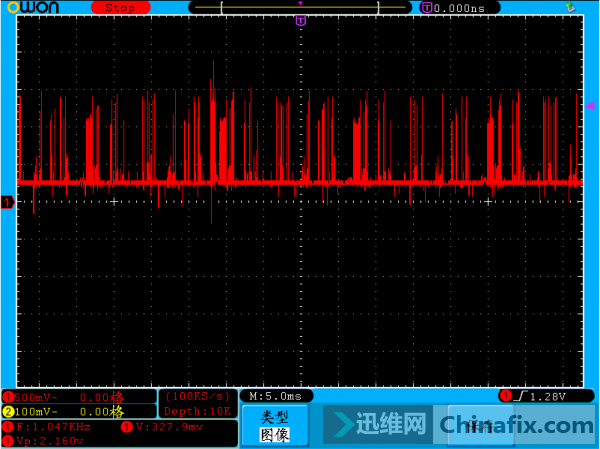

内存总线波形(正在传输数据)
笔记本常见波形



EDID(抓到这个说明显卡OK)
笔记本常见波形

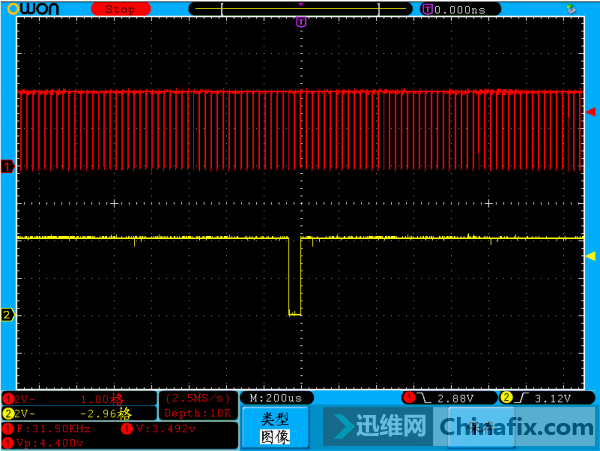

行场信号(上面行,下面场)
笔记本常见波形



LVDS信号(抱歉,没内屏,没抓到)

====================================================================================
====================================================================================

在补充一点:BIOS(SPI)的1、2、5、6

第1脚:
笔记本常见波形



第2脚:
笔记本常见波形



第5脚:
笔记本常见波形



第6脚:
笔记本常见波形



====================================================================================
