华硕H61M-K rve1.03 不开机

作者: 佚名  日期:2024-06-02 07:23:18   来源: 本站整理

 故障现象:上电掉电,有时不上电。维修流程
1.对全板供电打值,未发现有供电短路。
2.上电测量直接测量发现没有CPU供电,根据时序向前反推分别测量,内存,桥供电,总线供电。

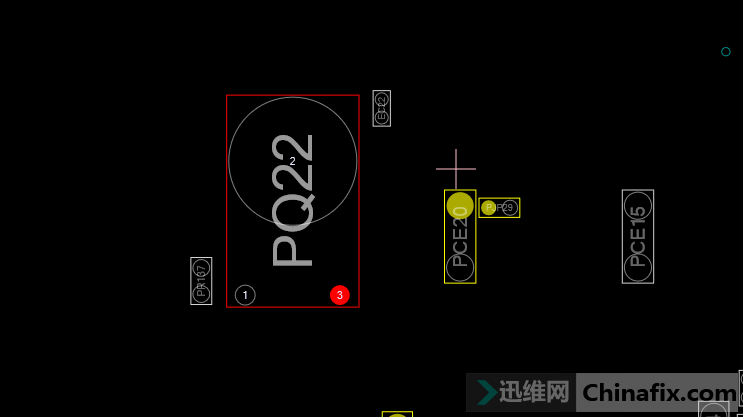

3.示波器测量PQ22,PQ23无输出 如图
华硕H61M-K rve1.03 不开机



华硕H61M-K rve1.03 不开机

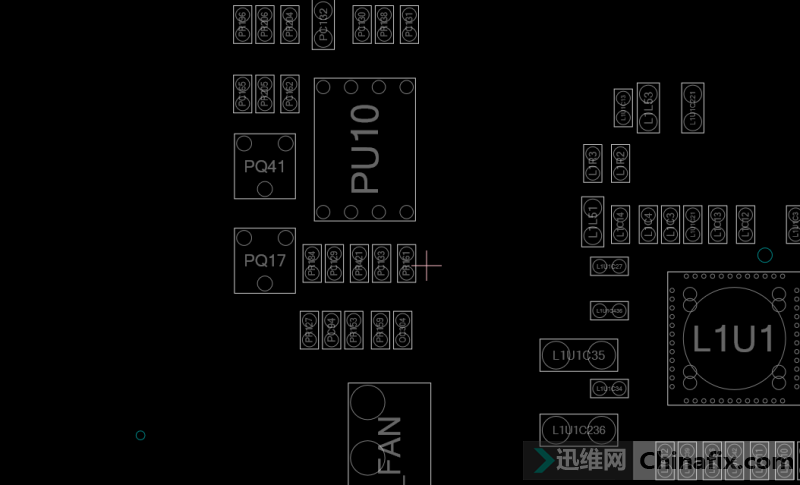

4.根据点位图走线来到了PU10,是运算放大器LM358电路。分别测量LM358的引脚测量其供电,接地正常。根据点位绘制电路分析,S0供电产生,先产生1.8VFSR

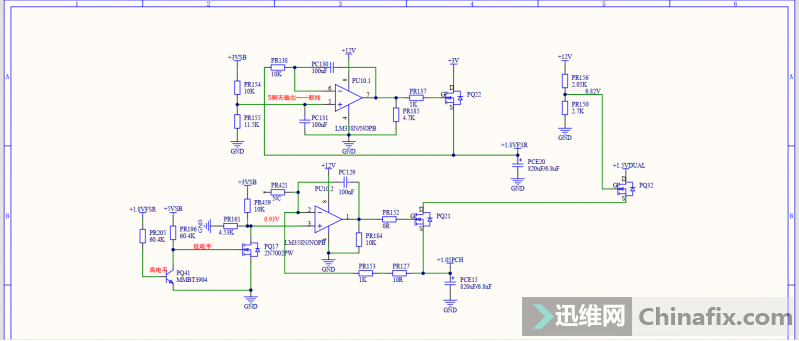

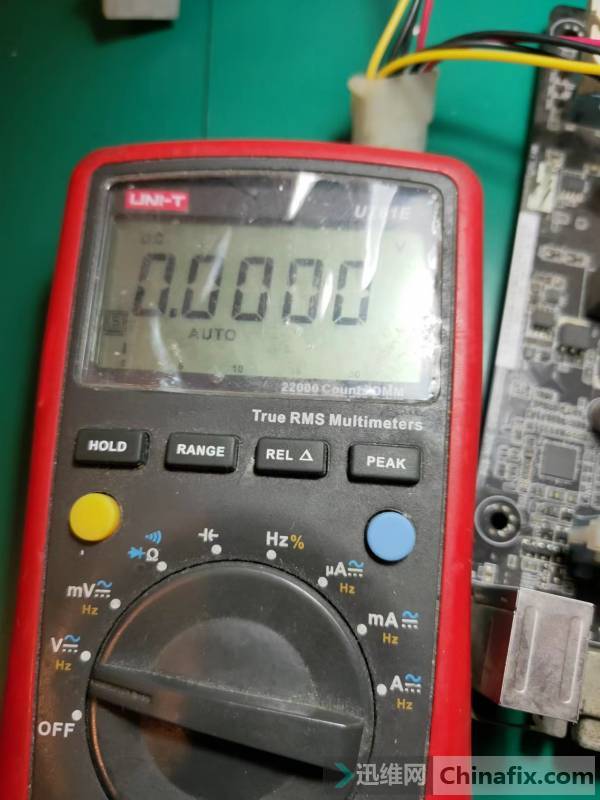

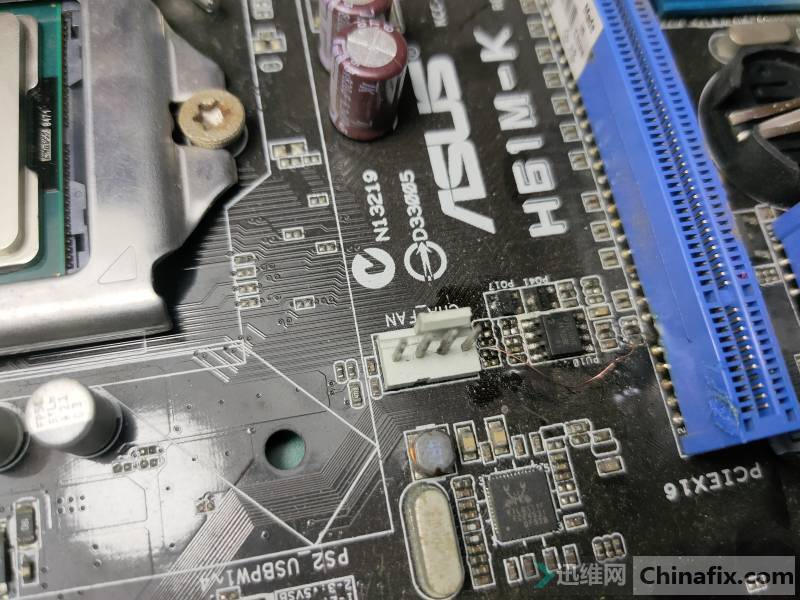

其由LM358构成的电压跟随电路,测量其5Pin电压为0,其应该是+3VSB经过电阻分压产生1.6V左右,仔细观察发现周围电阻有腐蚀,PR154-10K电阻另一端接+3VSB焊盘损坏。直接飞线解决。跑码亮机。(附件是画的分析图纸,供参考)
华硕H61M-K rve1.03 不开机

华硕H61M-K rve1.03 不开机

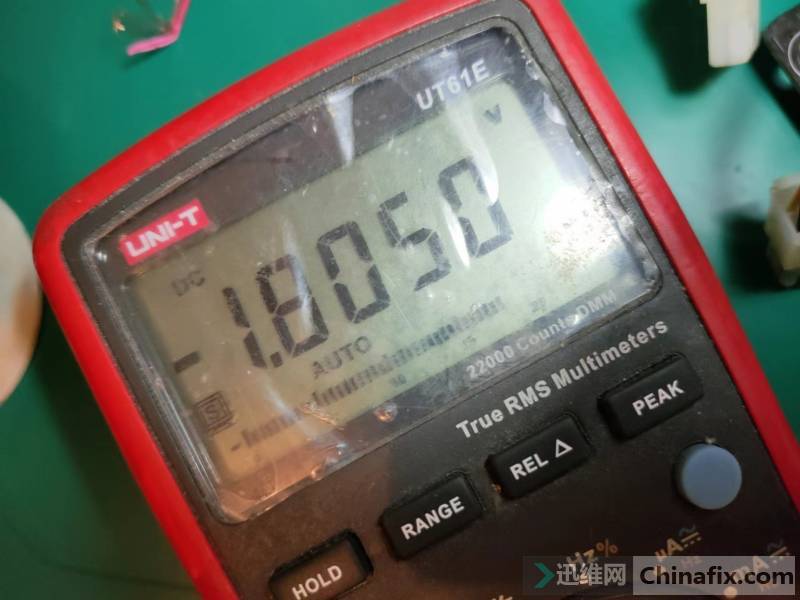

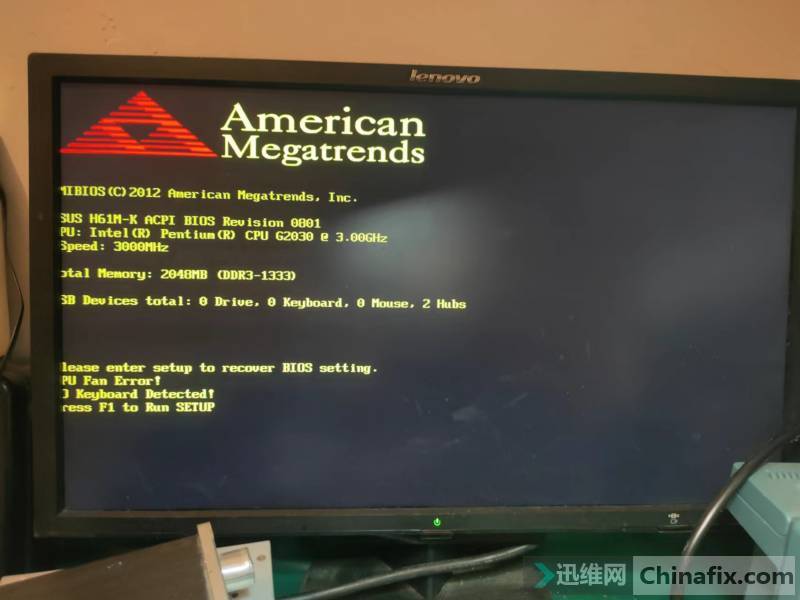

5.修复出电压,亮机。  H61M-K RVE1.03.pdf (123.38 KB, 下载次数: 0)
华硕H61M-K rve1.03 不开机

华硕H61M-K rve1.03 不开机

华硕H61M-K rve1.03 不开机
