6-71-nh500-do2b 不出DD_ON,桥坏的判断依据

作者: 佚名  日期:2024-07-24 08:33:39   来源: 本站整理

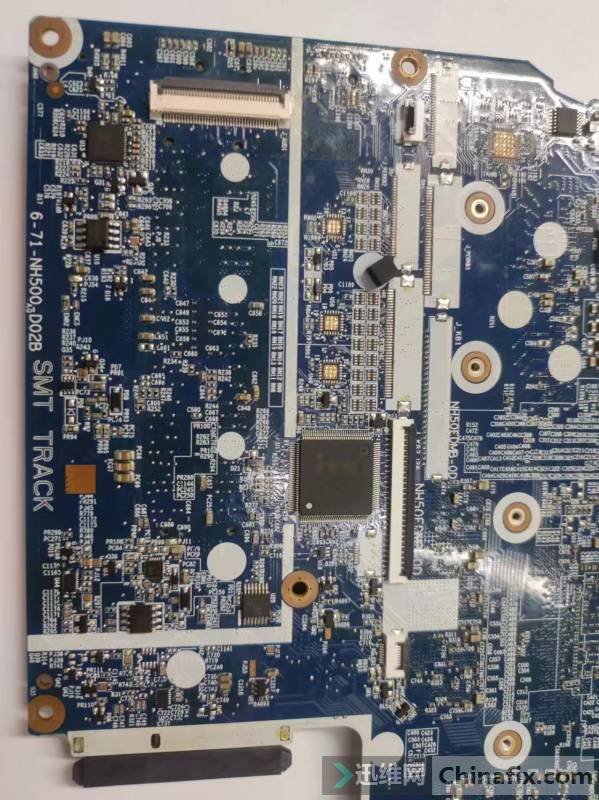

 板号如图
6-71-nh500-do2b 不出DD_ON,桥坏的判断依据




主要故障表现,按下开关,实际有DD_ON,很快关闭,5V 也会关闭,但1.05 和1.8 电压一直有。强开5V ,5v 是正常的。

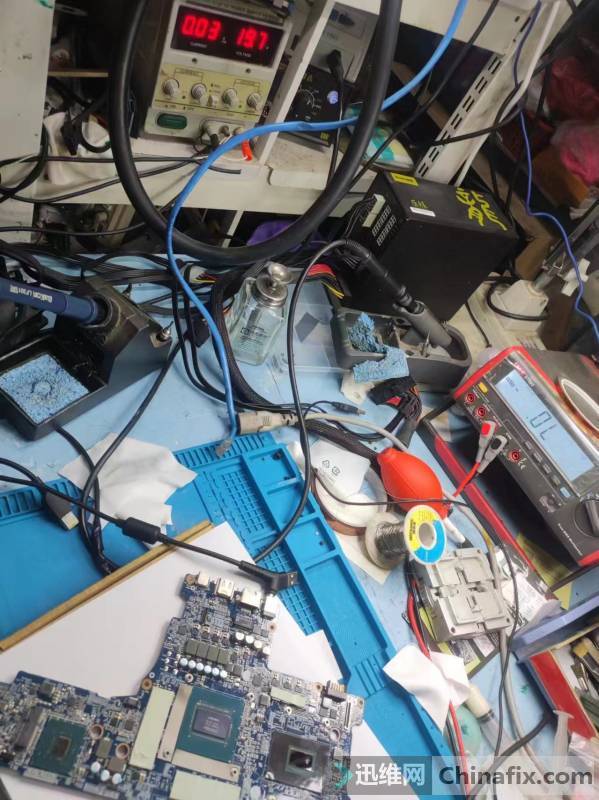

故障点如图,待机电流
6-71-nh500-do2b 不出DD_ON,桥坏的判断依据

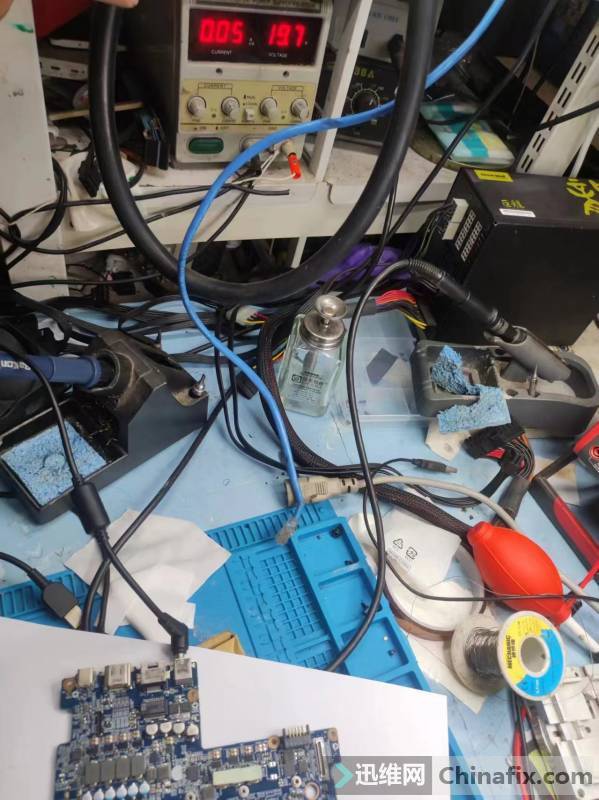

按下开关电流
6-71-nh500-do2b 不出DD_ON,桥坏的判断依据


故障位置
6-71-nh500-do2b 不出DD_ON,桥坏的判断依据


这个图片可能看不清,黑笔点的桥上面的DCPRTC 的电容,这个电容,待机情况下

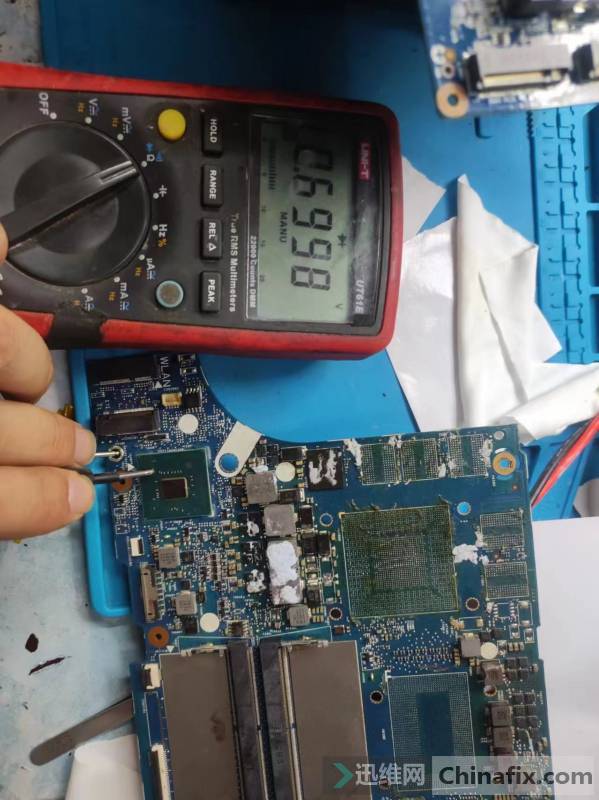

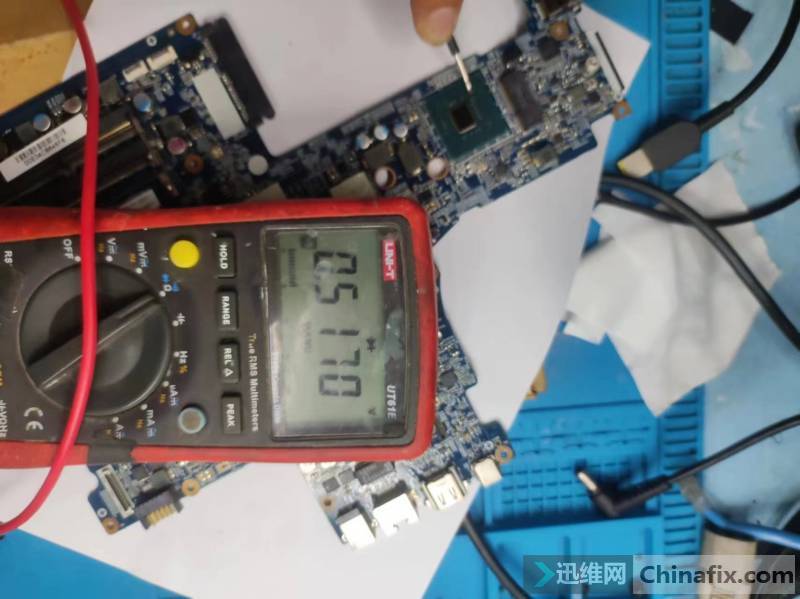

笔记本应该是1v 以上的电压,阻值正常情况下接近0.7 (下图仅供参考,有些0.6 也能用,但低于0.6的几乎都有问题)
6-71-nh500-do2b 不出DD_ON,桥坏的判断依据

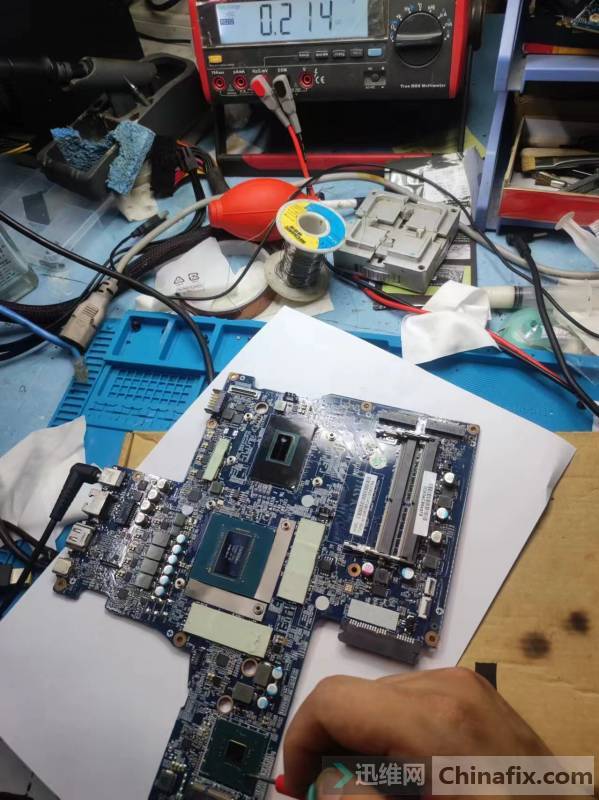

这个有问题的板子,测量电压
6-71-nh500-do2b 不出DD_ON,桥坏的判断依据

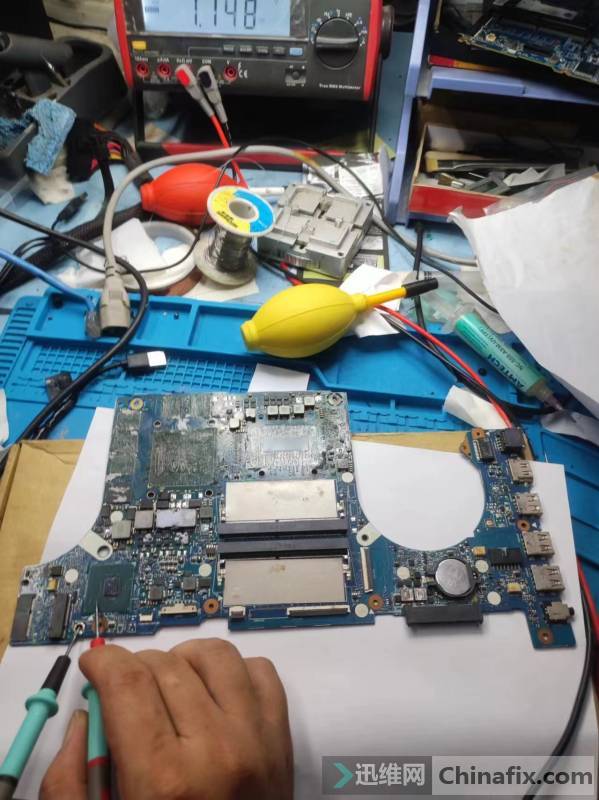

正常板子的dcprtc 电压,只要把rtc 电路通电就有的(这个板子把纽扣电池装上就行了)
6-71-nh500-do2b 不出DD_ON,桥坏的判断依据



接下来就是换个桥。
