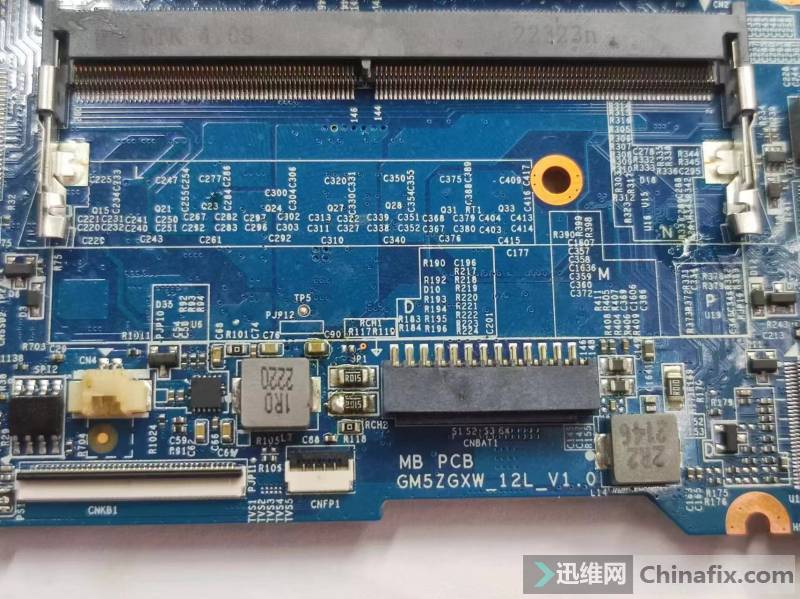

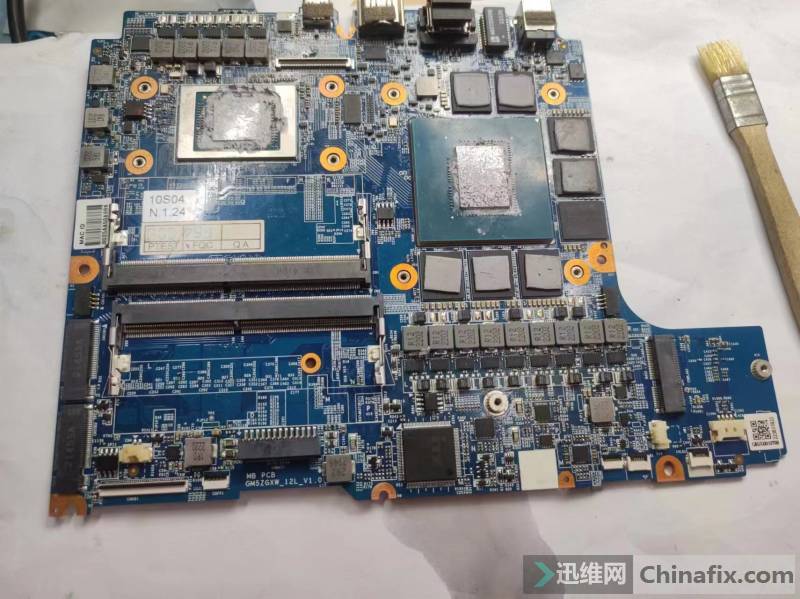

板号gm5zgxw_12l_1.0。如图

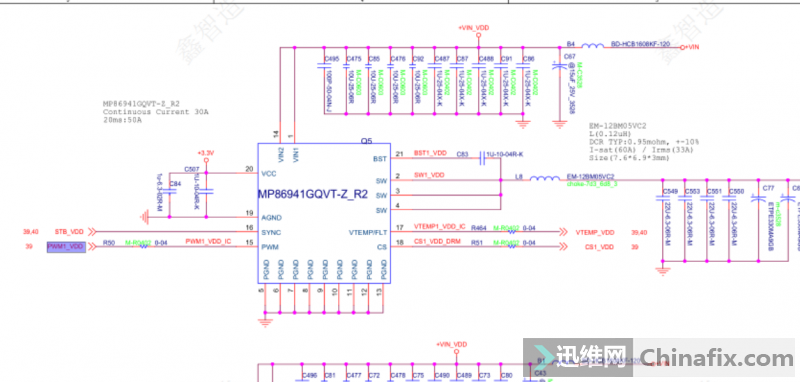

先看下有没有图纸,发现这个板子有图纸。这个板子来的时候,就是烧了pw1的管子,并且已经拆了。

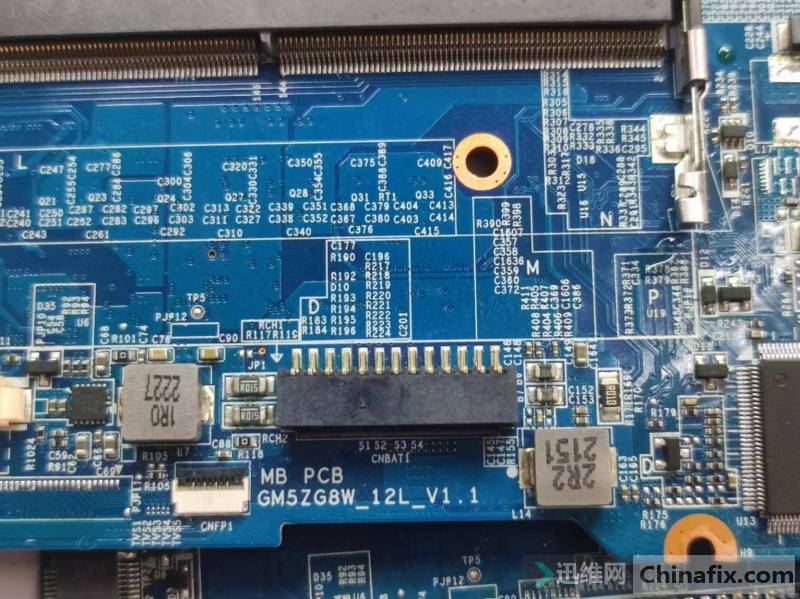

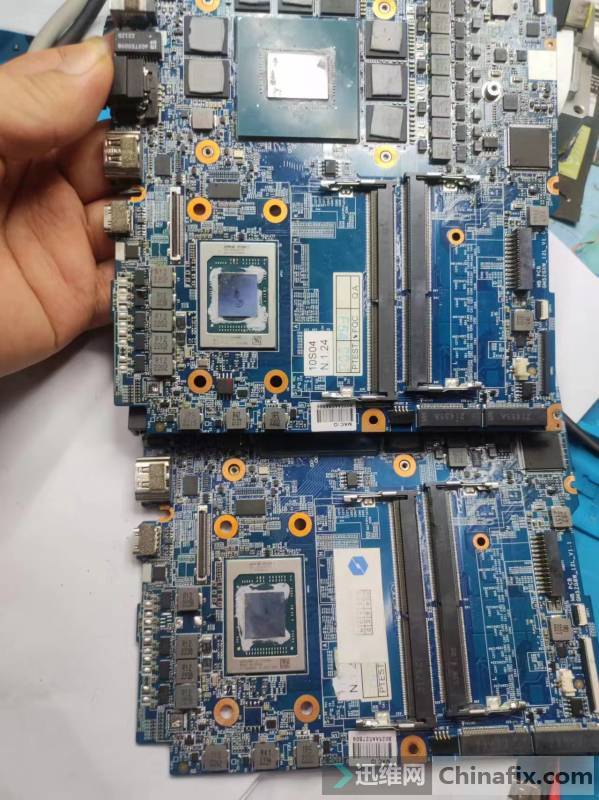

然后客户还给我准备了一个料板。板子长的一模一样,但就是板号不同。
我当时就觉得应该少了一路供电,也不影响出CPU 电压的。通电,发现CPU 电压没有(实际出了电压的,要示波器测试)。于是补了管子,发现还是没有CPU 电压。简单检查了一下CPU 供电芯片的工作条件,发现都没问题。
客户为了节约我的检查时间(CPU之前有人检查过,说坏了的),让我直接把料板上的U 搬过去。
这种没胶的U ,我搬个U 还是很快的。把u 换上,还是不出CPU 电压,瞬间陷入死胡同,于是又把拆了的U 装到这个料板上。发现这个料板是可以出CPU 供电的。于是怀疑BIOS 程序不对导致不能出电压。料板这个板子,拆了BIOS ,CPU 电压也会有。又怀疑可能是48M 晶振问题,我拆了48 m的晶振.CPU 电压也是有的。
仔细看了一下这个供电芯片,预设电压的电阻都没装,于是怀疑芯片程序不对,两个芯片对调后,还是只有料板有CPU 电压。因为昨天联想那个D041 是换EC 修好的,于是又怀疑这个芯片的供电,可能和EC 有关,又把EC 对调了。要修的这个板子,还是不出CPU 电压。料板的CPU 电压还是正常。我又把EC 程序对换了,故障依旧。这个EC 没程序芯片是不会开机的。
于是找到时序全部量了一圈。

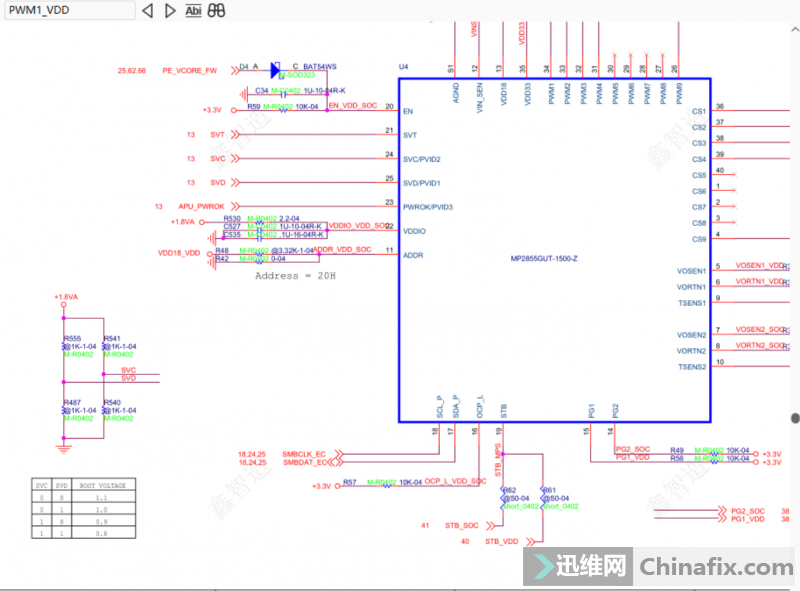

实在没办法了,最后把两个板子的CPU 供电的芯片都拆了,对着芯片的40 个角,一个一个的引脚打值。
cpu 供电芯片,因为有一个我没装PWM1 芯片,所以相关的会有不同,其它的阻值都一样。然后开始量MOS 管的阻值,最后,发现这个电容有问题。

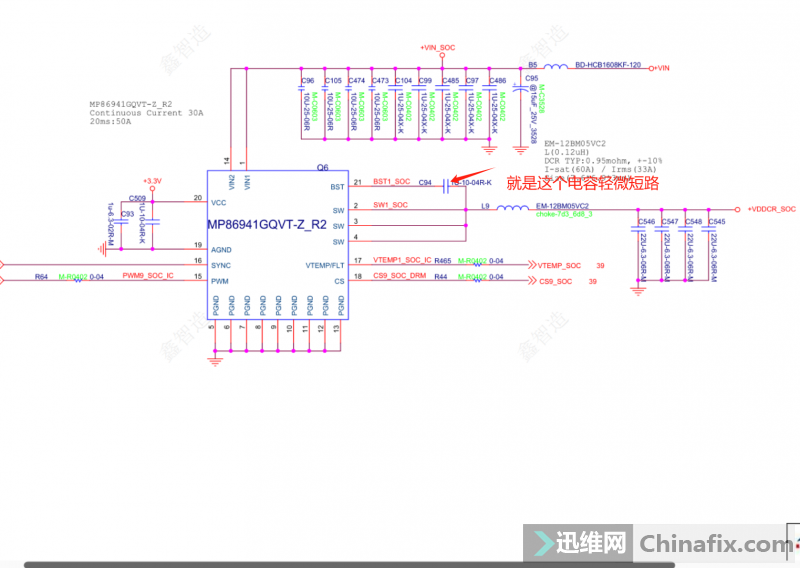

这个电容来自哪里?这个电容是核显的自举升压电容,发现这个电容有问题,我装起来,测试的时候,发现显集虽然没波形,但有0.4 V 左右的电压,唉,大意了。把电容更换了。

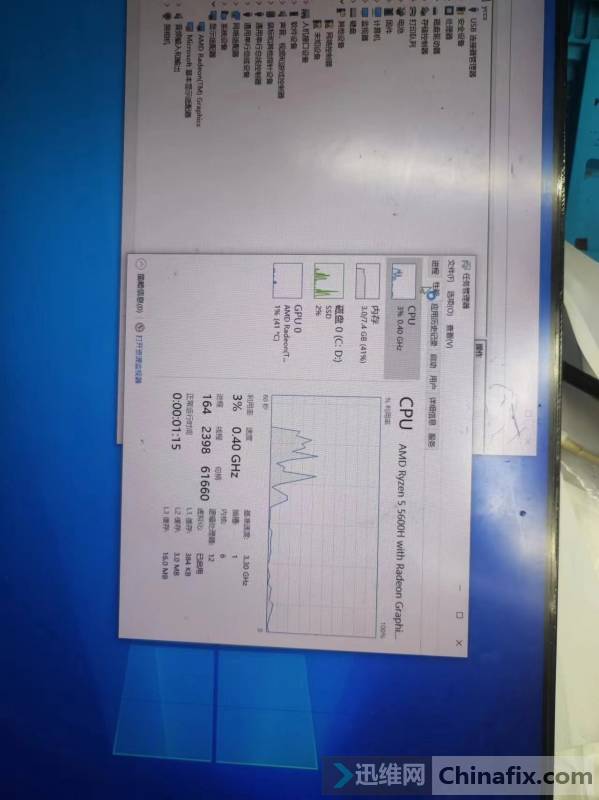

然后开机,进系统后,发现CPU又锁频了。
于是继续找来料板对比,因为料板我没装PWM1,所以其它三路都是有PWM 波形的。而我要修的这个板子,开机只有PWM1有波形,于是我就把要修的这个板子的PW1 也拆了,其它三路也就出来波形了。结果这个板子,就会开机到要显示的时候,就掉电到0.55 的电流不动了。所以这个CPU供电芯片,启动的时候,如果电路完整,PWM1 优选启动,其它PWM 需要的时候才会动作。如果PWM1 不工作,其它的三路都会工作。但是pwm1不能工作或者不安装,会出现不能开机的情况。后面怎么解决降频的,因为这个实在没思路,直接换了四个PWM的管子。又把CPU 加焊了一下。然后开机,发现显卡又锁屏了。
但显卡的参数都是正常的,可能是没装电池,如果不是没装电池的原因,这个电脑还要拆显卡。

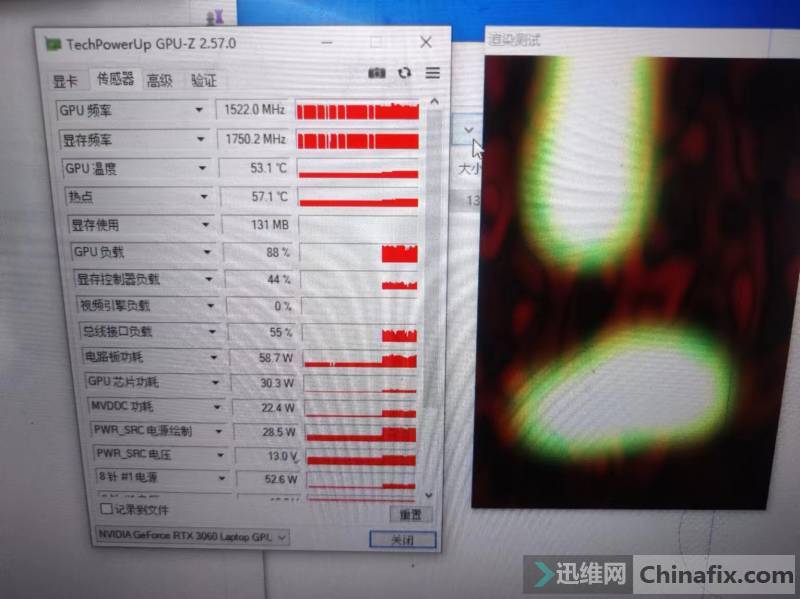

特别说明一下,3060 的pwr_src 的电压,GPUZ 显示参数就是一个不准确的参数,不用在意。这个板子,又修了两天,本来就是一个电容问题,可以轻松秒杀的。显卡问题,是我把BIOS 芯片装错了,让大家见笑了。正确的BIOS 程序
gm5zgxw_12l_1.0.BIN (16 MB, 下载次数: 0)

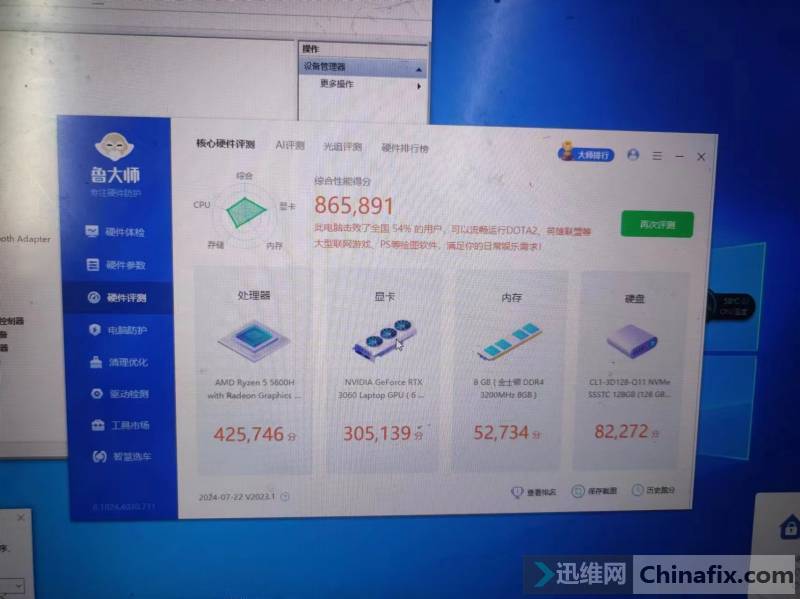

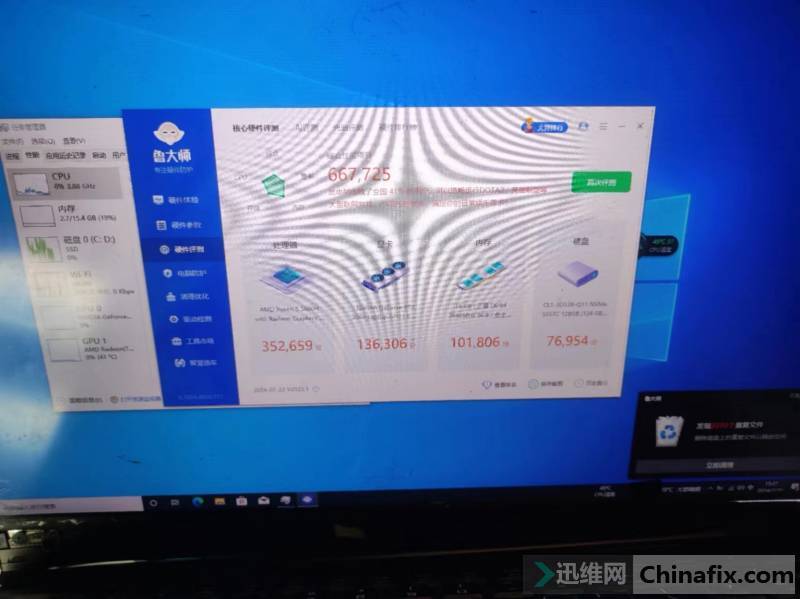

用了正常的BIOS程序,跑分也就正常了。
|
