联想Think-X260笔记本不开机维修

作者: 佚名  日期:2024-07-25 09:33:35   来源: 本站整理

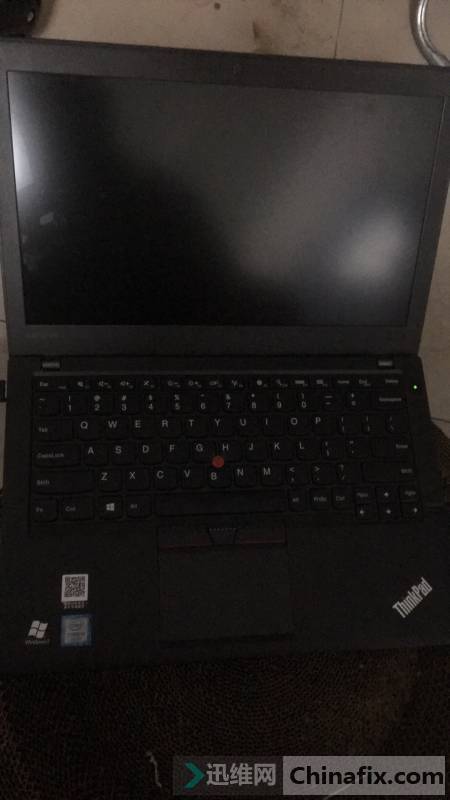

 客户拿出去别人修过说是CPU坏了,就转给我这个兼职搞维修的看看 联想Think-X260笔记本不开机维修

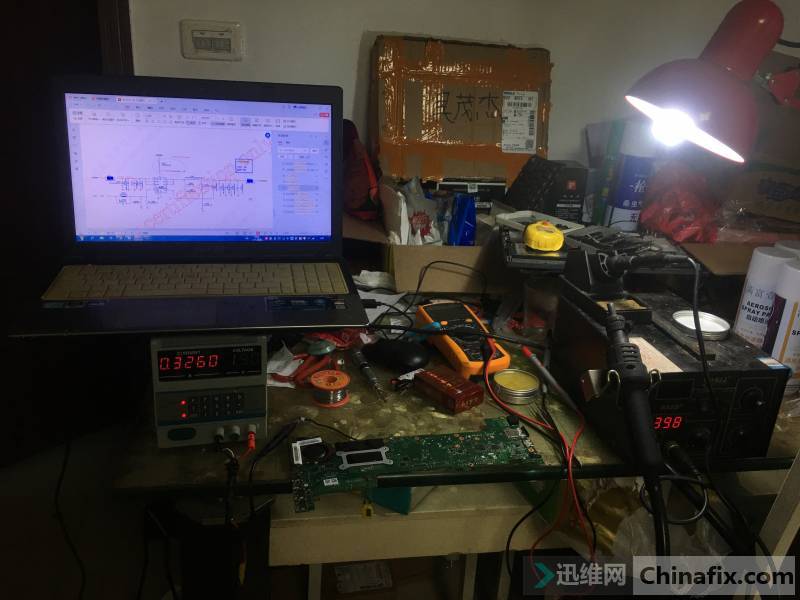

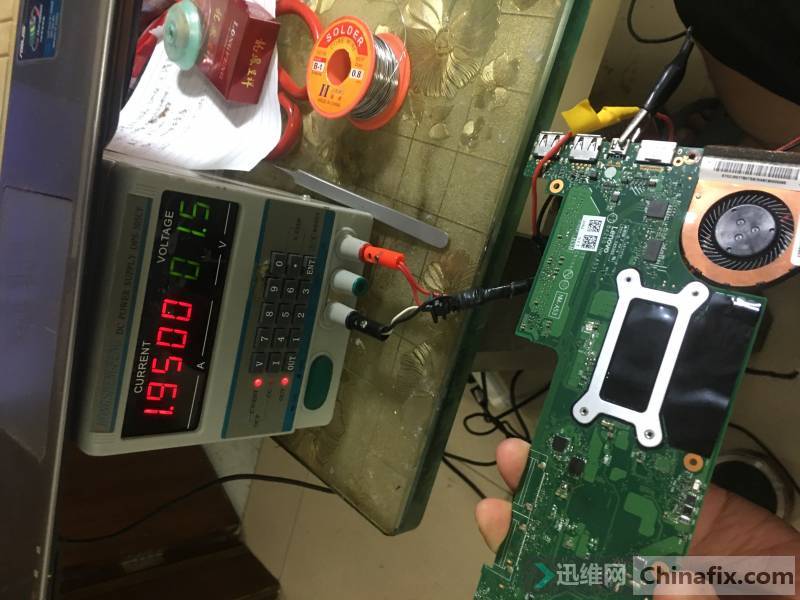

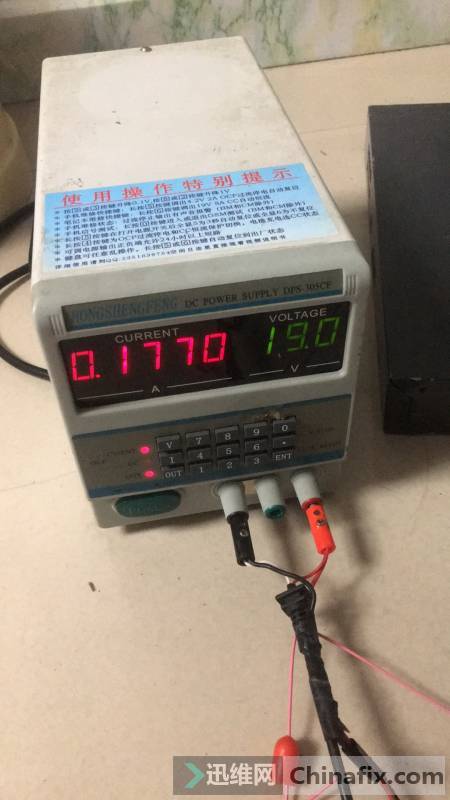

拿到手上电直接0.117A,我丢短路?还是自动上电了?拆机打值全板大电感对地值正常,发现主板被动过内存槽VCC2R5a节点,按照三板斧原则走一遍,电流大看似短路,CPU也在发热,但是捅主板开关测试点-PWRSWITCH能正常开关,说明是自动上电不是短路。
联想Think-X260笔记本不开机维修




联想Think-X260笔记本不开机维修

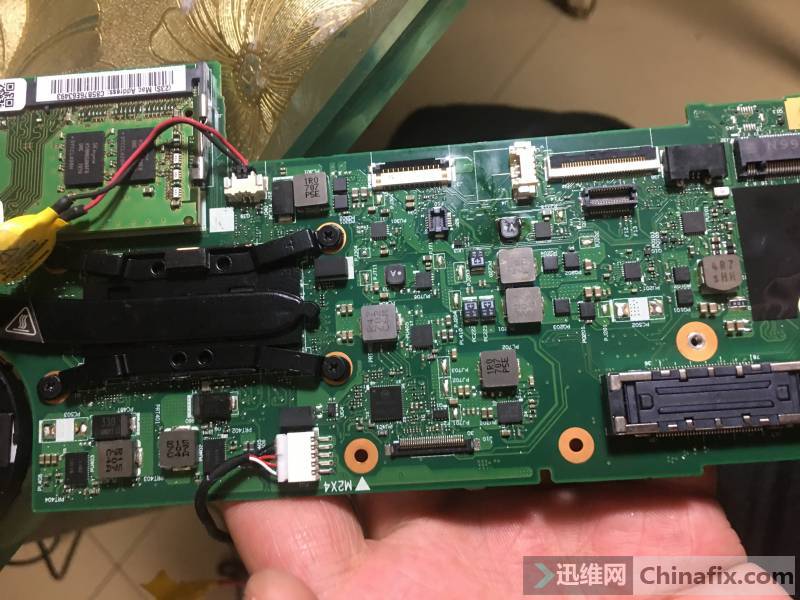

测所有电感的电压除了内存和CPU没有,其它电感都有电压,那就先查内存供电条件,VCC5M供电正常,S5开启信号是VCC2R5a的PG发出,测量无电压且不短路。
联想Think-X260笔记本不开机维修

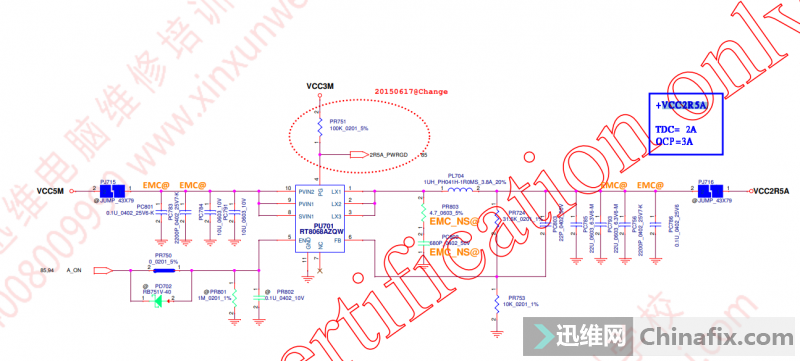

再追查PG来源,发现是pu701提供,测pu701的小电感电压和对地值均为0。
联想Think-X260笔记本不开机维修

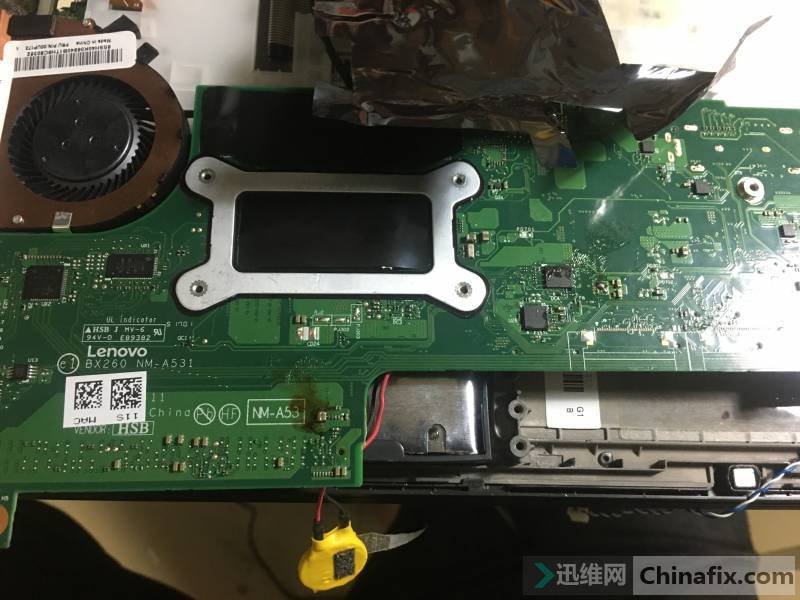

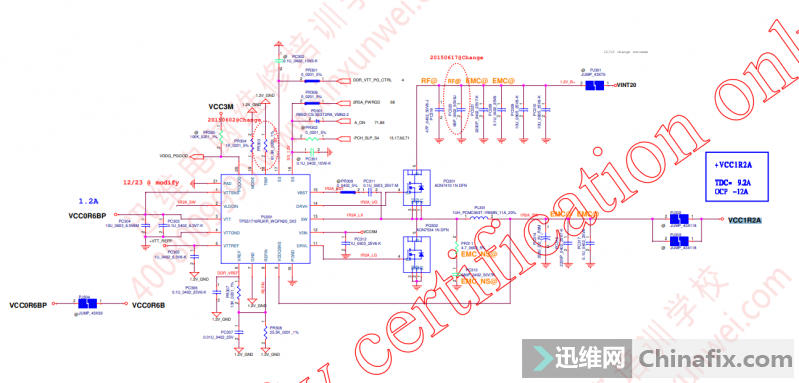

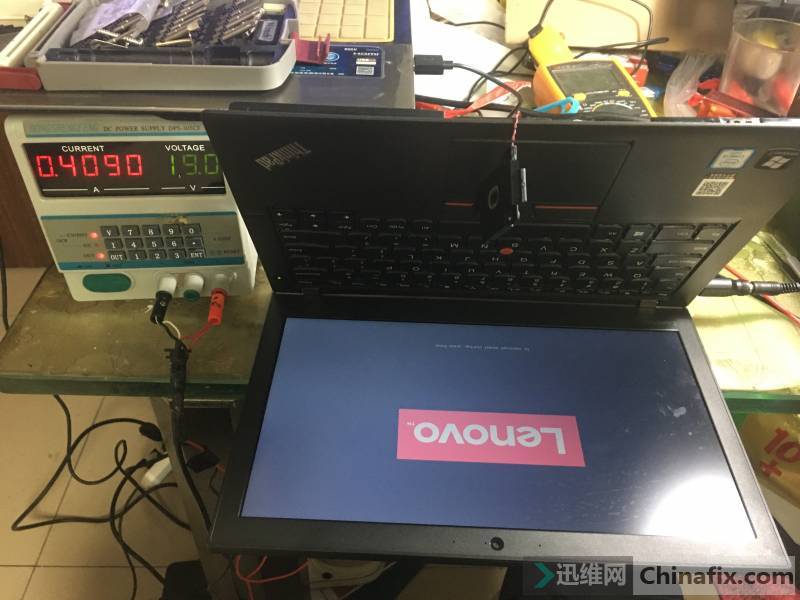

看图原来是内存的vpp_2.5V供电短路,拆下电感打值前级正常,看来是后级短路,那就飞线到电感后端烧鸡巴,调到1.5V-2A,手摸发烫点是内存槽背面的电容发烫,那就直接干掉,再测VCC2R5a不再短路,装回pu701小电感,上电开机自动亮屏,还好内存条没烧。
哈哈,捡条死鱼,那就收她400元。



联想Think-X260笔记本不开机维修



联想Think-X260笔记本不开机维修



联想Think-X260笔记本不开机维修



联想Think-X260笔记本不开机维修
