先说结论:FXXXXXXCK狗商家发我的芯片是坏的!导致走了不少弯路。
![关于小新LA-K321P短路,修好后可开机但不亮屏的最终原因 关于小新LA-K321P短路,修好后可开机但不亮屏的最终原因](/article/UploadPic/2024-7/20247279835236.jpg)
上图就是坏的这个芯片,坏的位置是VOUT1,转换出来的电压他么的不是3.3V而是2.2V!我就操了!

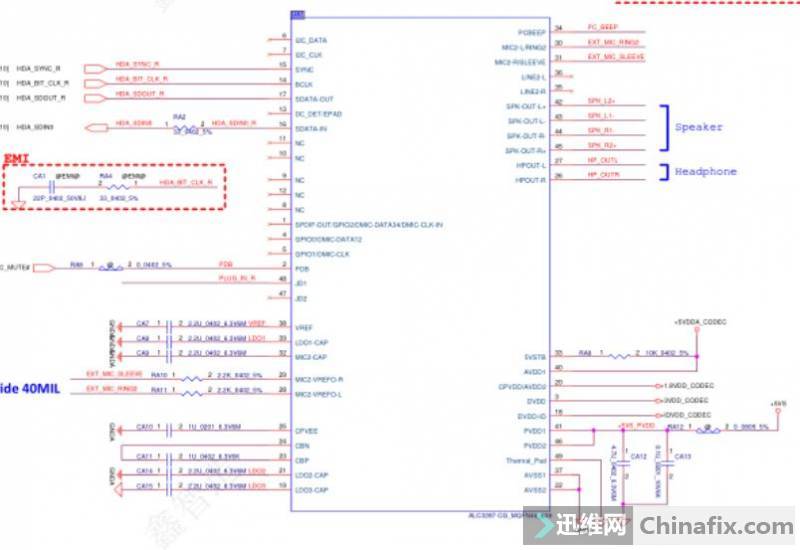

这个芯片转换出的电压为+3VS,而这个+3VS是给屏和HDMI供电的!电压只有2V多导致接了键盘大小写可以亮但是笔记本屏幕不亮,外接显示器也不亮,SPK吱哇乱叫。这一堆稀奇古怪的问题!
还好这个芯片我手里很多料板上都有,找了个别的联想板子拆了个APE8990GN3B换上去,成功代用。
换上去之后,内屏也亮了,HDMI也输出了,喇叭也不鬼叫了,腰也不酸了,腿也不疼了,一夜也可以七八次了。总之就是各种正常了。
总结一下坏的芯片,我这边只贴原理图,避免不懂行用户照猫画虎各种白嫖。记住便宜的就是最贵的。

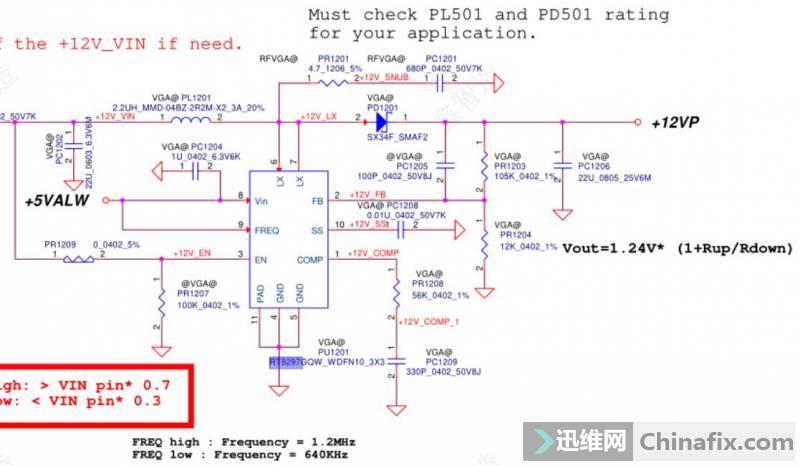

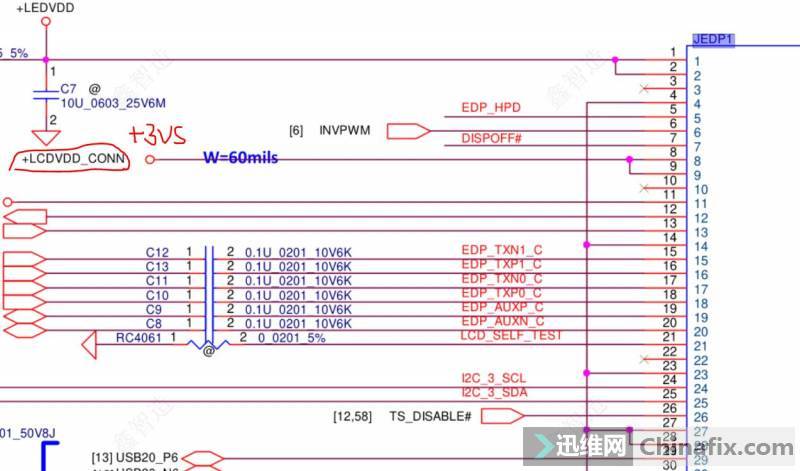

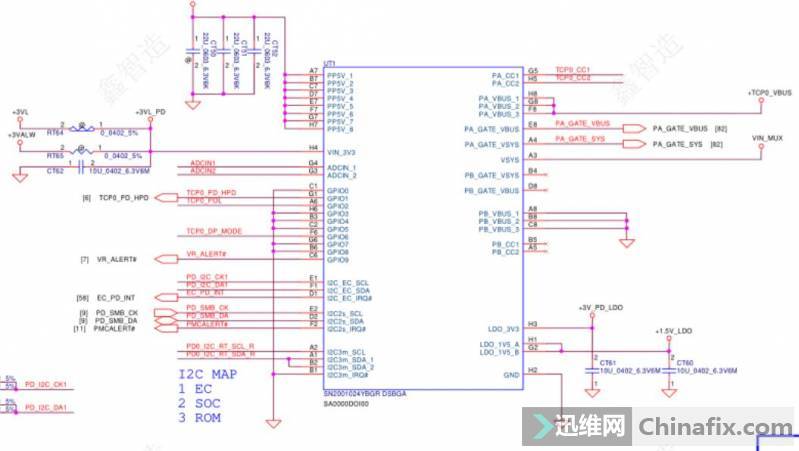

说说思路,一开始是从屏不亮开始入手,期间有发帖子请教大家屏供电的图纸如何看。https://www.chinafix.com/thread-1366446-1-1.html主板拆出来,EC飞线焊接出ON/OFF接开关到地来实现手工触发。触发后量测屏供电的89脚。马上发现问题:电压不是3.3V,只有2.3-2.5V不等跳变。

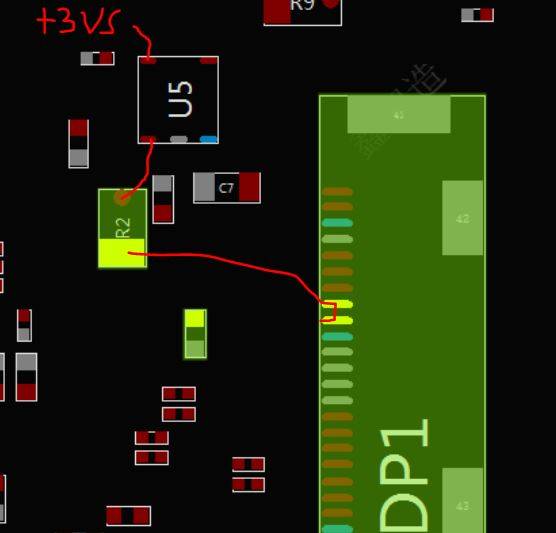

于是顺藤摸瓜。发现信号叫做+3VS

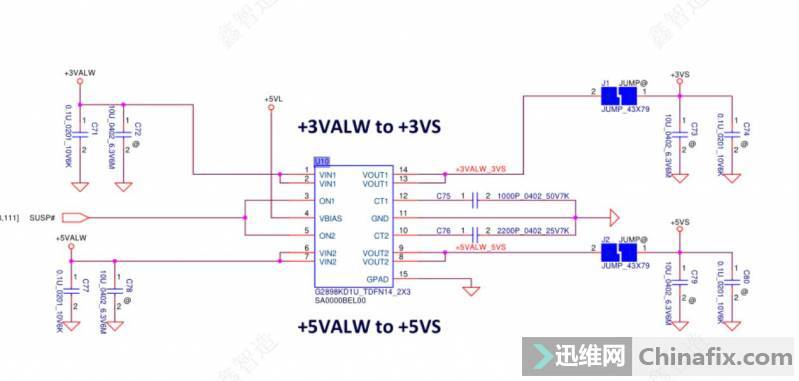

继续摸瓜,发现是U10转换而来。

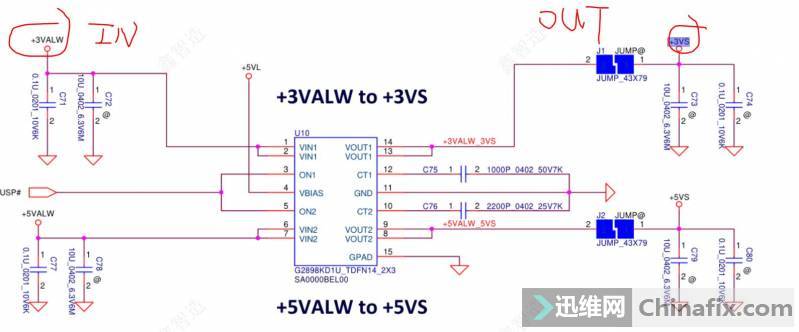

而IN端是3.3V,可见要么是芯片坏,要么是后端拉低。
断开OUT跟后端的连接,量测发现OUT输出2.3V,马上锁定罪魁祸首。就是这个芯片/。

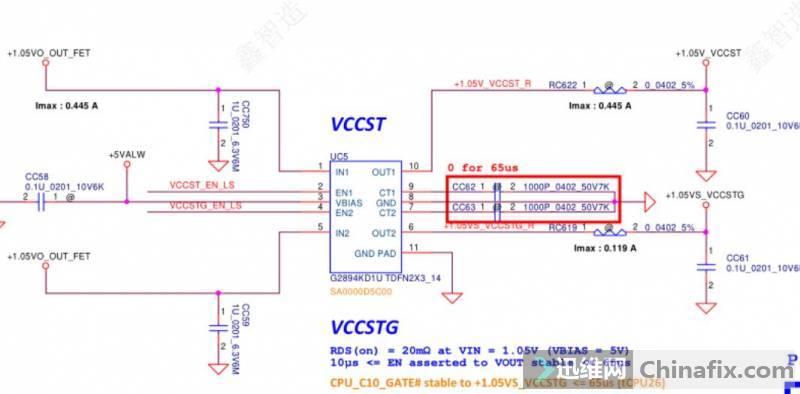

料板上找到一个不同型号但是原理图一样的,直接换掉 ,成功秒杀。/
|
