主板的故障现象是开机不显示
打值没有明显短路的地方
通电测量后发现没有cpu供电
于是查cpu电源管理芯片的工作条件
Vcc 5v
En 3.3v
Svid 1v
Pg 0.7v
还量一些设置脚发现都正常
怀疑可能是cpu电源管理芯片坏了
示波器到了以后
先是测下管g级
发现没有波形，
于是再查驱动芯片的供电，使能信号，自举升压，脉冲输入
发现脉冲输入有2v电压无波形
说明cpu电源管理芯片没输出
那只能再查一下cpu电源管理芯片的工作条件了
测量后发现svid有电压无波形
难道是cpu坏了？
这种情况只能查一下cpu的其他供电和pg信号，看正不正常
测量供电 Vccsa，vccio，vccst均正常
接着测量pg信号
非核心电源好信号procpwrgd正常，但vccst_pwrgd无电压
仔细一看 发现1k的上拉电阻掉了
接着从料板拆了8.2k的电阻补上

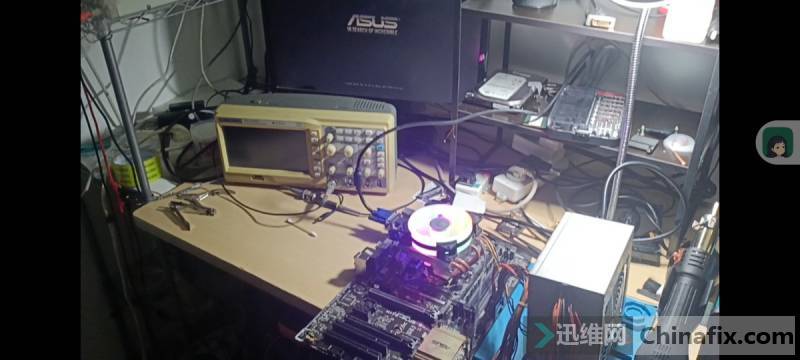

补完后成功点亮
最后分享一下我查cpu供电的一些思路， 仅供参考
观察有无掉件错件
1 打值供电上下管g级对地值，正常是上管高下管低
如发现不正常，依次拆除上管，驱动芯片判断故障点
2 测量上管ds级是否短路（测一相即可）
测量上管dg级是否短路，如短路，更换对应相上下管，驱动芯片（cpu电源管理芯片）
更换芯片后需要再次打值上下管g级，以防虚焊导致烧u
3 无短路通电测量所有下管g级是否有波形
3.1 无波形，
查驱动芯片供电vcc，自举升压vboot，使能信号en，脉冲输入pwm(下降沿触发)
3.1.1 无脉冲输入，
查cpu电源管理芯片的供电vcc，
开启信号en，
电源好信号pg（给南桥，华硕0.7v：二极管的钳位作用），
procpwrgd（南桥给cpu的非核心电源好信号），
svid信号，对地值是否正常，有无电压波形
有电压无波形查cpu的其他供电及pg信号，正常则干U
还有一些设置脚，比如频率设置，软起动设置，过热指示信号，极限电流设置等
这些出问题都会导致cpu电源管理芯片无脉冲输出
3.2 有波形，说明可能是反馈电路出问题，芯片保护了
查驱动芯片自举升压脚
示波器测电感后端的波形是否正常，过压欠压都会导致保护
查电压反馈回路fb，
电流检测回路csp、csn 电感虚焊会导致两端压差变大，从而导致过流保护
反馈补偿comp
|
